MUR20040, وحدة ثنائيات استرداد فائقة السرعة, TECHSEM

200V،235H3

Brand:
تكنولوجيا SEM
Spu:
MUR20040
Appurtenance:

كتيب المنتج:تحميل

  • مقدمة
  • المخطط
  • مخطط الدائرة المكافئة
مقدمة

مقدمة قصيرة

سوبر سريع الاستعادة دايود مو دول, MUR20040 ،مصنوع بواسطة TECHSEM .

VRRM

النوع والمخطط

200 فولت

MUR20040-235H3

الميزات

  • سوبر سريع الاستعادة
  • جهد تقدم منخفض
  • تيار تسرب منخفض
  • حزمة الوحدة الشائعة

نموذجي التطبيقات

  • مصدر طاقة لحام العاكس
  • مصدر طاقة للاتصالات
  • التبديل المختلفة مصدر الطاقة

الرمز

الخصائص

ظروف الاختبار

Tj( )

القيمة

وحدة

دقيقة

نوع

ماكس

IF(AV)

التيار المركزي الأمامي المتوسط الأقصى

تبريد من جانب واحد, TC=100 C لكل وحدة.

150

200

أ

VRRM

الجهد الذروة المتكرر

tp=10ms

25

400

V

إدارة التداول

تيار الذروة المتكرر

VRM=400V

150

500

μA

25

10

μA

إيف إم إم

تيار الذروة الأمامي

لكل دايود ، موجة نصف جيبية 8.3 مللي ثانية

25

1.1

kA

VFM

جهد الذروة الأمامي

لكل دايود @IFM=100A

125

1.1

1.2

V

25

1.2

1.4

V

trr

زمن الاسترداد العكسي

IF=0.5A، IRM=1A، IRR=0.25A

125

60

65

NS

25

80

100

NS

CJ

سعة الاتصال

VR=200V

35

PF

Rth(j-c)

المقاومة الحرارية من الوصلة إلى العلبة

لكل دايود ، تبريد جانب واحد

0.40

/W

تيفي

درجة حرارة الوصلة

-55

150

TSTG

درجة حرارة التخزين

-55

125

فم

عزم ربط الطرف (M6)

5.0

ن·م

عزم التركيب (M6)

5.0

ن·م

و

الوزن

105

g

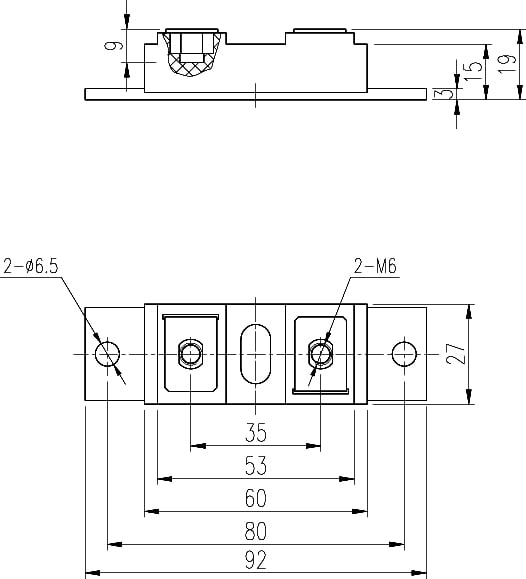

المخطط

235H3

المخطط

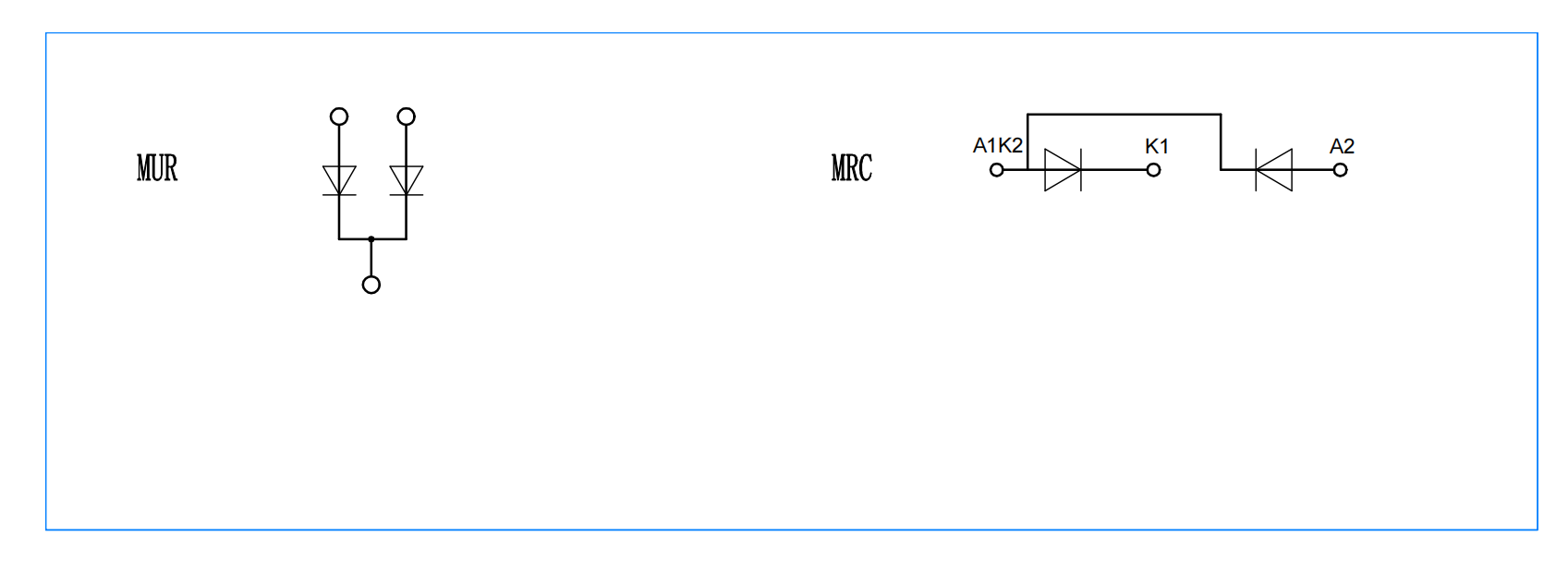

مخطط الدائرة المكافئة
