الديود الحوائجي وحدة ,ر D ج 26,26A ,تبريد الهواء ,تم إنتاجه بواسطة TECHSEM .
VRRM |
النوع والمخطط |
|
600V
800 فولت
1000V
1200 فولت
1400V
1600V
1800V
|
MDC 26-06-229H3
MDC 26-08-229H3
MDC 26-10-229H3
MDC 26-12-229H3
MDC 26-14-229H3
MDC 26-16-229H3
MDC 26-18-229H3
|
المميزات ：
-
قاعدة تركيب معزولة bas e 3000V~
-
لحام مشترك التكنولوجيا مع زيادة دورات الطاقة القدرة
-
توفير المساحة والوزن sa
التطبيقات النموذجية ：
- مقومات متنوعة
- إمداد DC لمحول PWM
|
الرمز
|
الخصائص
|
ظروف الاختبار
|
Tj( ℃) |
القيمة |
وحدة
|
دقيقة |
نوع |
ماكس |
IF(AV) |
متوسط التيار الأمامي |
180°نصف موجة الصين 50 هرتز
تبريد من جانب واحد, TC=100 ℃
|
150 |
|
|
26 |
أ |
IF(RMS) |
التيار الأمامي الجذري |
150 |
|
|
41 |
أ |
إدارة التداول |
تيار الذروة المتكرر |
عند VRRM |
150 |
|
|
8 |
م.أ. |
إيف إم إم |
تيار الذروة الأمامي |
10ms نصف موجة جيبية VR=0.6VRRM |
150
|
|
|
1.7 |
kA |
I2t |
I2t لتنسيق الفيوز |
|
|
14.5 |
أ 2s* 10 3 |
VFO |
الجهد الحدودي |
|
150
|
|
|
0.80 |
الخامس |
rF |
مقاومة الميل الأمامي |
|
|
6.80 |
مΩ |
VFM |
جهد الذروة الأمامي |
IFM=80A |
25 |
|
|
1.35 |
الخامس |
Rth(j-c) |
المقاومة الحرارية من الوصلة إلى العلبة |
تبريد من جانب واحد لكل شريحة |
|
|
|
1.35 |
℃ /W |
Rth(c-h) |
مقاومة حرارية من العلبة إلى المبرد |
تبريد من جانب واحد لكل شريحة |
|
|
|
0.20 |
℃/W |
فيزو |
فولتاج العزل |
50Hz, R.M.S,t=1min, Iiso:1mA(max) |
|
3000 |
|
|
الخامس |
|
فم
|
عزم ربط الطرف (M5) |
|
|
2.5 |
|
4.0 |
ن·م |
عزم التركيب (M6) |
|
|
4.5 |
|
6.0 |
ن·م |
تيفي |
درجة حرارة الوصلة |
|
|
-40 |
|
150 |
℃ |
TSTG |
درجة حرارة التخزين |
|
|
-40 |
|
125 |
℃ |
و |
الوزن |
|
|
|
100 |
|
g |

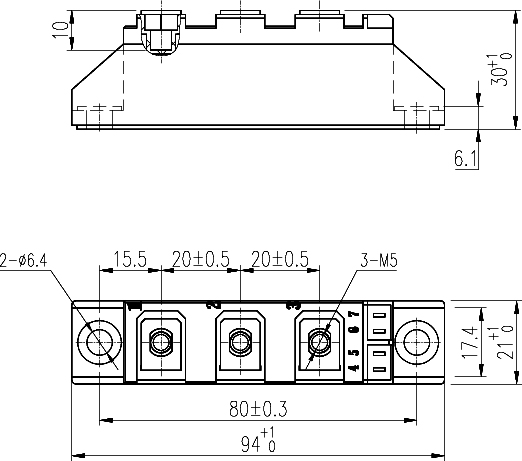

المخطط |
224H3 |
