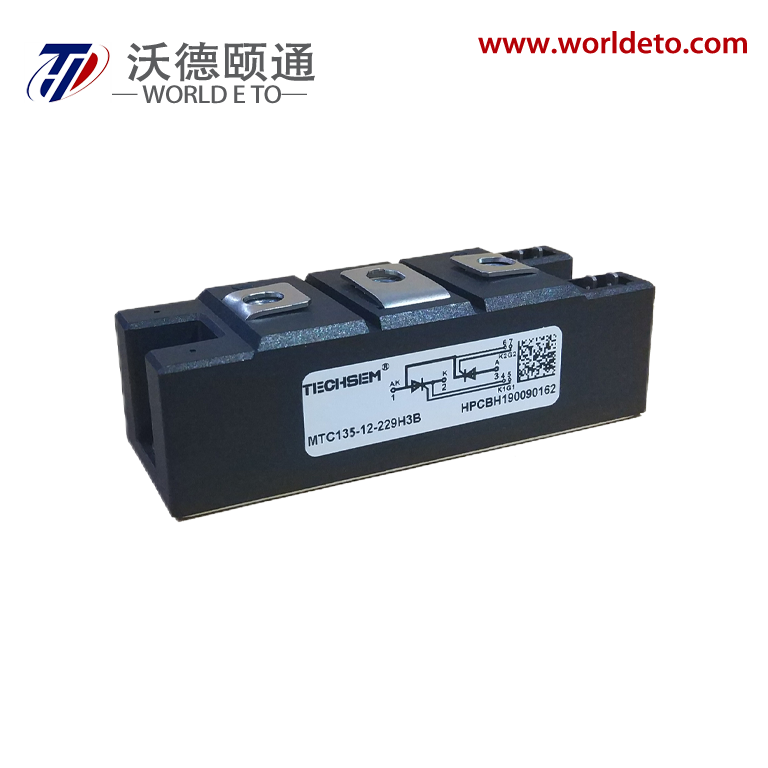

وحدة الثايرستور للحام ,م TC135 ,135A، تبريد الهواء ,تم إنتاجه بواسطة TECHSEM .
VDRM، VRRM |
النوع والمخطط |
600 فولت 800 فولت 1000V 1200 فولت 1400V 1600V 1800V |
MTC135-06-229H3/229H3B MTC135-08-229H3/229H3B MTC135-10-229H3/229H3B MTC135-12-229H3/229H3B MTC135-14-229H3/229H3B MTC135-16-229H3/229H3B MTC135-18-229H3/229H3B |
سمات :
التطبيقات النموذجية :
الرمز |
الخصائص |
ظروف الاختبار |
Tj( ℃ ) |
القيمة |
وحدة |
||
دقيقة |
نوع |
ماكس |
|||||
(IT)) |
متوسط تيار الحالة النشطة |
180درجة نصف موجة جيبية 50Hz تبريد من جانب واحد، Tc=85 ℃ |
125 |
|
|
135 |
أ |
IT ((RMS) |
تيار الحالة RMS |
125 |
|
|
212 |
أ |
|
Idrm Irrm |
تيار الذروة المتكرر |
عند VDRM عند VRRM |
125 |
|
|
35 |
م.أ. |
ITSM |
تيار الحالة النشطة المفاجئ |
10ms نصف موجة جيبية VR=60%VRRM |
125 |
|
|
3.5 |
kA |
I2t |
I2t لتنسيق الفيوز |
|
|
61.3 |
أ 2s*10 3 |
||
VTO |
الجهد الحدودي |
|
125 |
|
|
0.95 |
الخامس |
rT |
مقاومة ميل الحالة النشطة |
|
|
1.50 |
mΩ |
||
VTM |
جهد الذروة في الحالة النشطة |
ITM=410A |
25 |
|
|
1.80 |
الخامس |
dv/dt |
معدل الزيادة الحرجة لجهد الإيقاف |
VDM=67%VDRM |
125 |
|
|
1000 |
V/μs |
di/dt |
معدل الحرج لارتفاع التيار الحالي |
مصدر البوابة 1.5A tr ≤0.5μs متكرر |
125 |
|
|
200 |
A/μs |
إيه جي تي |
تيار تحفيز البوابة |
VA= 12V، IA= 1A |
25 |
30 |
|
200 |
م.أ. |
Vgt |
جهد تحفيز البوابة |
0.6 |
|
2.5 |
الخامس |
||
IH |
تيار الاحتفاظ |
10 |
|
250 |
م.أ. |
||
إيل |
تيار التثبيت |
|
|
1000 |
م.أ. |
||
VGD |
جهد البوابة غير المحفز |
VDM=67%VDRM |
125 |
|
|
0.2 |
الخامس |
Rth(j-c) |
المقاومة الحرارية من الوصلة إلى العلبة |
تبريد من جانب واحد لكل شريحة |
|
|
|
0.18 |
℃ /W |
Rth(c-h) |
مقاومة حرارية من العلبة إلى المبرد |
تبريد من جانب واحد لكل شريحة |
|
|
|
0.08 |
℃ /W |
فيزو |
فولتاج العزل |
50Hz، R.M.S، t= 1min، Iiso:1mA(MA X) |
|
3000 |
|
|
الخامس |
فم |
عزم ربط الطرف (M6) |
|
|
4.5 |
|
6.0 |
ن·م |
عزم التركيب (M6) |
|
|
4.5 |
|
6.0 |
ن·م |
|
تيفي |
درجة حرارة الوصلة |
|
|
-40 |
|
125 |
℃ |
TSTG |
درجة حرارة التخزين |
|
|
-40 |
|
125 |
℃ |
و |
الوزن |
|
|
|
165 |
|
g |

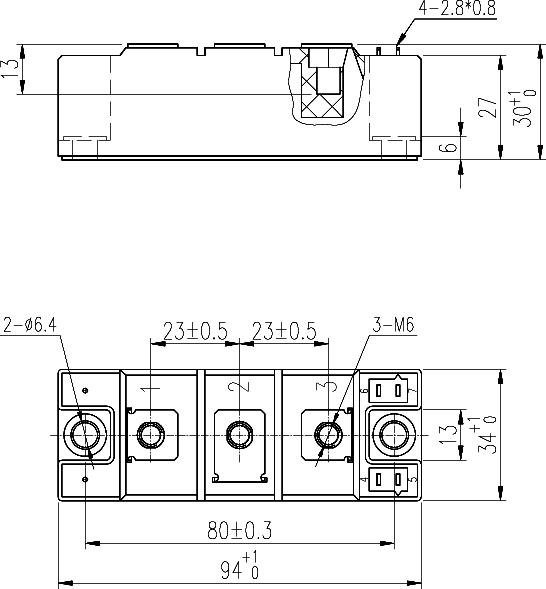

المخطط |
229H3 、229H3B |
