مقدمة قصيرة

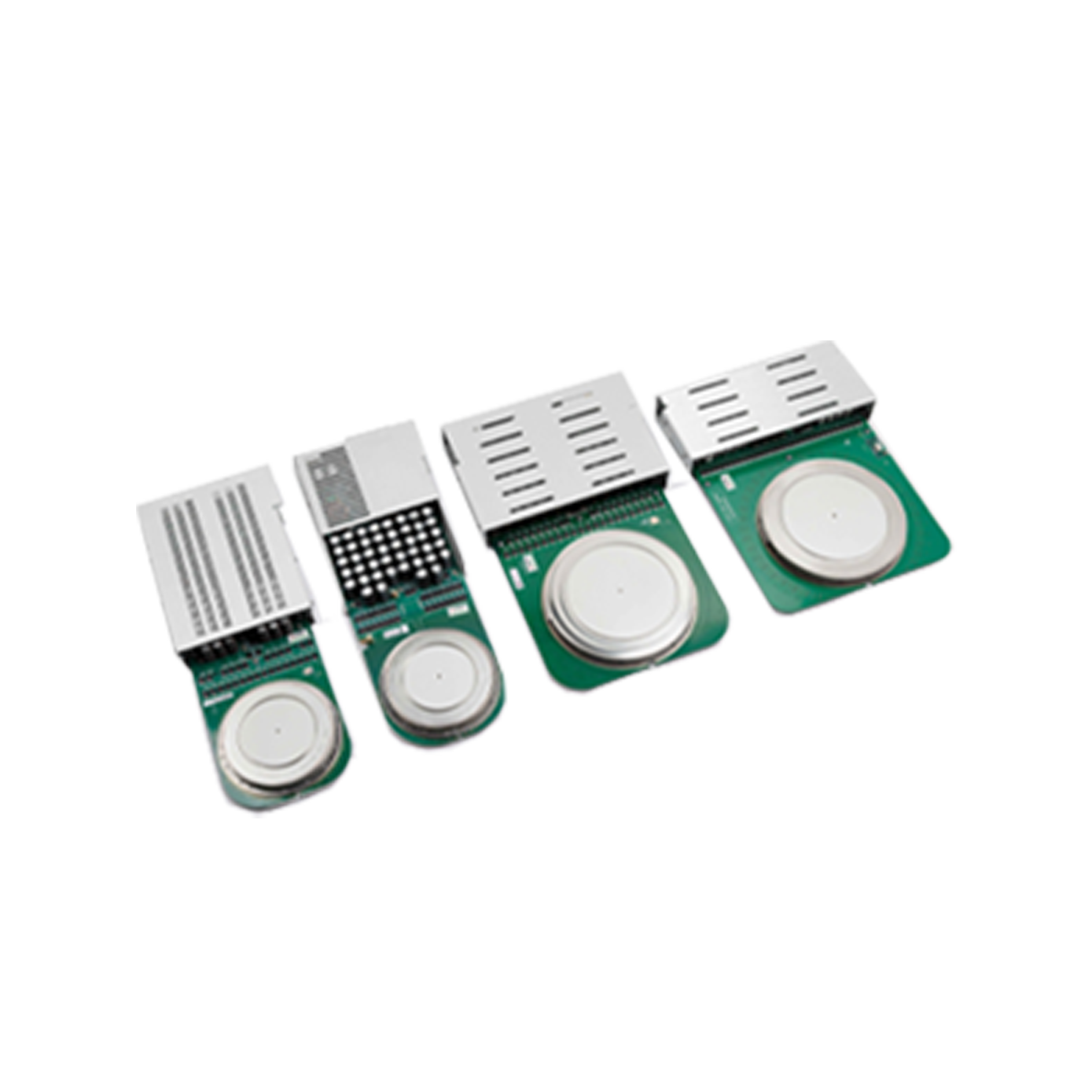

وحدة IGCT ,غير متماثل 4500V/4000A متكامل ثايرستور مُبدل بواسطة البوابة (IGCT) ،
تم إنتاجه بواسطة CRRC. 4500V 4000A.
التطبيقات
محول طاقة عالي
معدات قيادة المحرك
نظام نقل مرن
سمات
مع قدرة الإيقاف الذاتي
خسائر تشغيل منخفضة
يكون مناسبًا ل تطبيق في سلسلة
مفتاح المواصفات
الخامس DRM |
4500 |
الخامس |
أنا TGQM |
4000 |
أ |
أنا TSM |
32 |
kA |
الخامس إلى |
1.40 |
الخامس |
ر ت |
0.325 |
mΩ |
الخامس (DClink) |
2800 |
الخامس |
ميكانيكي البيانات
符号 |
参数名称 |
الحد الأدنى |
النموذجي |
الحد الأقصى |
الوحدة |
ف |
قوة الربط |
36 |
40 |
44 |
كيلو نيوتن |
D p |
قطر السطح |
- |
85 |
- |
مم |
H |
ارتفاع الأنبوب |
- |
26 |
- |
مم |
م |
جودة |
- |
2.8 |
- |
كجم |
D s |
مسافة الزحف |
33 |
- |
- |
مم |
D a |
مسافة التفريغ |
10 |
- |
- |
مم |
أنا |
طول IGCT |
- |
439 |
- |
مم |
h |
ارتفاع IGCT |
- |
41 |
- |
مم |
w |
عرض IGCT |
- |
174 |
- |
مم |
الحجب البيانات
الرمز الرقم |
参数名称 |
السطر القطعة |
الحد الأدنى |
النموذجي |
الحد الأقصى |
الوحدة |
الخامس DRM |
جهد الذروة المتكرر في حالة القطع |
تشغيل وحدة البوابة , ت VJ=125 ℃ , أنا D ≤ أنا DRM، ت p=10ms |
- |
- |
4500 |
الخامس |
أنا DRM |
جهد الذروة المتكرر في حالة القطع |
تشغيل وحدة البوابة , ت VJ=125 ℃ , الخامس د= الخامس DRM، ت p=10ms |
- |
- |
50 |
م.أ. |
الخامس (DClink) |
جهد التيار المستمر الوسيط |
تشغيل وحدة البوابة , 100FIT القيمة المسموح بها من الفشل الوسيط تيار مستمر 压 |
- |
- |
2800 |
الخامس |
الخامس RRM |
جهد عكسي |
/ |
- |
- |
17 |
الخامس |
حالة التشغيل البيانات
حالة التشغيل البيانات
الرمز الرقم |
مرجع العدد الاسم التسمية |
السطر القطعة |
الأكثر صغر |
النموذجي النوع |
الأكثر الكبير |
单 位 |
أنا T(AV) أنا T(RMS) |
متوسط تيار التشغيل تيار الجذر التربيعي المتوسط في حالة التشغيل |
ت ج = 85 ℃ , 正弦半波 , تبريد مزدوج الجوانب |
- - |
- - |
1700 2670 |
أ أ |
أنا TSM أنا 2ت |
تيار الذروة غير المتكرر في حالة التشغيل حاصل ضرب مربع التيار في الزمن |
ت Vj = 125℃ , 正弦半波 10 ثانية الخامس د= الخامس R=0 |
- - |
- - |
32 512 |
kA 104A2s |
الخامس TM |
جهد التشغيل |
ت Vj = 125℃ , أنا ت = 4000A |
- |
- |
2.70 |
الخامس |
الخامس إلى ر ت |
جهد العتبة مقاومة الميل |
ت Vj = 125℃ , أنا ت = 1000...4000A |
- - |
- - |
1.40 0.325 |
الخامس mΩ |
تشغيل البيانات
الرمز الرقم |
مرجع العدد الاسم التسمية |
السطر القطعة |
الأكثر صغر |
النموذجي النوع |
الأكثر الكبير |
单 位 |
d أنا ت /dت |
معدل الزيادة الحرجة لتيار التشغيل |
ت Vj = 125℃ , أنا ت = 4000A, الخامس د = 2800V, ف = 0..500Hz |
- |
- |
1000 |
A/μs |
ت لا تترجم |
开通延迟时间 (فترة تأجيل) |
|
- |
- |
3 |
ميكروثانية |
ت دونف |
زمن تأخير رد الفعل عند التشغيل |
T VJ = 125℃، I T = 4000A، V D = 2800V، di /dt = V D/L i ، C CL = 10μF، R S = 0.4Ω، L i = 3μH، L CL = 0.3μH |
- |
- |
7 |
ميكروثانية |
ت ر |
زمن انخفاض جهد الأنود |
- |
- |
1 |
ميكروثانية |
|
إي تشغيل |
طاقة فتح النبضة الواحدة |
- |
- |
1.5 |
ج |
بيانات الإيقاف
الرمز الرقم |
مرجع العدد الاسم التسمية |
السطر القطعة |
الأكثر صغر |
النموذجي النوع |
الأكثر الكبير |
单 位 |
أنا TGQM |
الحد الأقصى لتيار الإيقاف |
ت VJ = 125 ℃ , الخامس Dm ≤ الخامس DRM، الخامس د = 2800V, ل CL = 0.3μH, ج CL = 10μF, ر س = 0.4Ω |
- |
- |
4000 |
أ |
ت ديف ت doffSF ت ف إي إيقاف |
关断延迟时间 زمن تأخير رد الفعل للإيقاف -تراجع طاقة إيقاف النبضة الواحدة |
ت Vj = 125℃ , أنا TGQ = 4000A, الخامس د = 2800V, الخامس Dm ≤ الخامس DRM، ج CL = 10μF, ر س = 0.4Ω, ل i = 3μH, ل CL = 0.3μH |
- |
- |
7 |
ميكروثانية |
- - |
- - |
7 1 |
ميكروثانية ميكروثانية |
|||
- |
19.5 |
23 |
ج |
حراري البيانات
الرمز الرقم |
参数名称 |
السطر القطعة |
الأكثر صغر |
النموذجي النوع |
الأكثر الكبير |
单 位 |
تيفي |
نطاق درجة حرارة الوصلة |
|
0 |
- |
125 |
℃ |
TSTG |
نطاق درجة حرارة التخزين |
/ |
0 |
- |
60 |
℃ |
TAMB |
نطاق درجة حرارة البيئة |
|
0 |
- |
50 |
℃ |
R thJC |
مقاومة حرارية للوصلات |
تبريد مزدوج الجوانب |
- |
- |
0.0085 |
كيلوغرام |
R thCH |
مقاومة حرارية للتلامس |
|
- |
- |
0.0030 |
كيلوغرام |
البوابة وحدة
الرمز الرقم |
参数名称 |
السطر القطعة |
الأكثر صغر |
النموذجي النوع |
الأكثر الكبير |
单 位 |
الخامس رقم الهاتف RMS فوسفور رقم الهاتف ماكس أنا رقم الهاتف دقيقة أنا رقم الهاتف ماكس X 1 |
جهد إدخال محرك البوابة الحد الأقصى لاستهلاك الطاقة لمحرك البوابة الحد الأدنى لتيار الإدخال لمحرك البوابة حد تيار محرك البوابة واجهة تيار وحدة البوابة |
موجة مربعة DC أو AC (15kHz~100kHz) القيمة، لا يوجد عزل كهربائي في دائرة مصدر الطاقة بعيد / عند تشغيل وحدة القيادة، يتم توفير الحد الأدنى من التيار المتوسط مقيد بواسطة وحدة القيادة، التيار المتوسط بعد الاستقرار / |
28
- 2.1 - |
-
- - - |
40 100 - 8 |
الخامس W أ أ |
AMP:MTA-156 |
التحكم البصري input/outp ut
ت على ((دقيقة) ت خارج ((دقيقة) |
الحد الأدنى لزمن حالة التشغيل الحد الأدنى لزمن حالة الإيقاف |
/ |
40 40 |
- - |
- - |
ميكروثانية ميكروثانية |
فوسفور تشغيل CS |
CS طاقة إدخال الضوء |
|
-15 |
- |
-1 |
dBm |
فوسفور إيقاف CS فوسفور تشغيل SF |
CS طاقة ضوضاء الضوء SF طاقة إخراج الضوء |
مناسب لـ 1 ملم الألياف الضوئية البلاستيكية (POF) |
- -19 |
- - |
-45 -1 |
dBm dBm |
فوسفور إيقاف SF |
SF طاقة ضوضاء الضوء |
|
- |
- |
-50 |
dBm |
ت (غليتش) ت إعادة التجربة |
قيمة الحد الأقصى لعرض النبضة عرض النبضة لإعادة التشغيل الخارجي |
الحد الأقصى لعرض النبضة بدون استجابة |
- 700 |
- - |
400 1100 |
nS nS |
/ | ||||||
CS SF |
جهاز استقبال إشارة التحكم جهاز إرسال تغذية الحالة |
أجيلينت ، النموذج HFBR-2528 |
||||
أجيلينت ، النموذج HFBR-1528 |
بصري ملاحظات
LED1( أخضر ) |
إيقاف تشغيل البوابة |
الضوء مضاء يدل على GCT الإيقاف |
LED2( أصفر ) |
تشغيل البوابة |
الضوء مضاء يدل على GCT تشغيل البوابة |
LED3( أحمر ) |
خطأ عطل |
يشير الضوء إلى أن جهد مجموعة مكثفات وحدة القيادة قد تجاوز الحد، جهد وحدة القيادة لا يتوافق مع إشارة الأمر أو GCT قصر في الكاثود للبوابة |
