مقدمة قصيرة

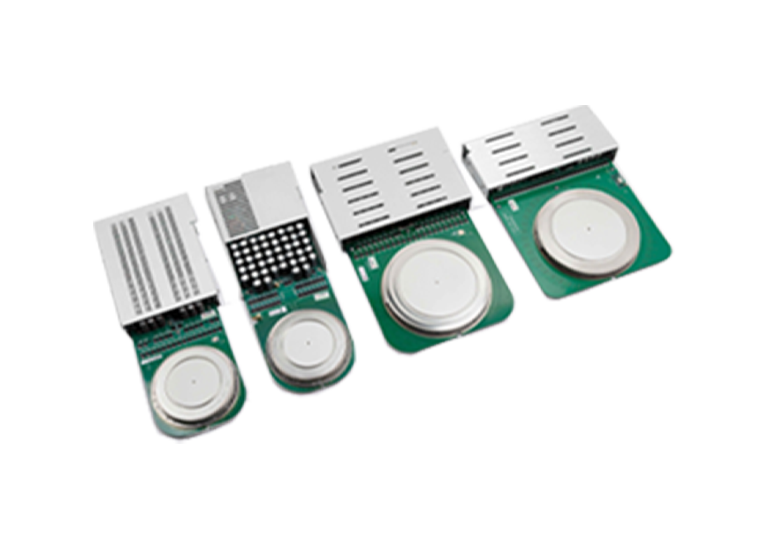

وحدة IGCT ,مدمج غير متماثل 4500V/2200A ثايرستور مُبدل بواسطة البوابة (IGCT) ،
تم إنتاجه بواسطة CRRC. 4500V 2200A.
التطبيقات
محول طاقة عالي
معدات قيادة المحرك
نظام نقل مرن
سمات
مع قدرة الإيقاف الذاتي
خسائر تشغيل منخفضة
مناسب للتطبيق في السلسلة
مفتاح المواصفات
الخامس DRM |
4500 |
الخامس |
أنا TGQM |
2200 |
أ |
أنا TSM |
20 |
kA |
الخامس إلى |
1.31 |
الخامس |
ر ت |
0.373 |
mΩ |
الخامس (DClink) |
2800 |
الخامس |

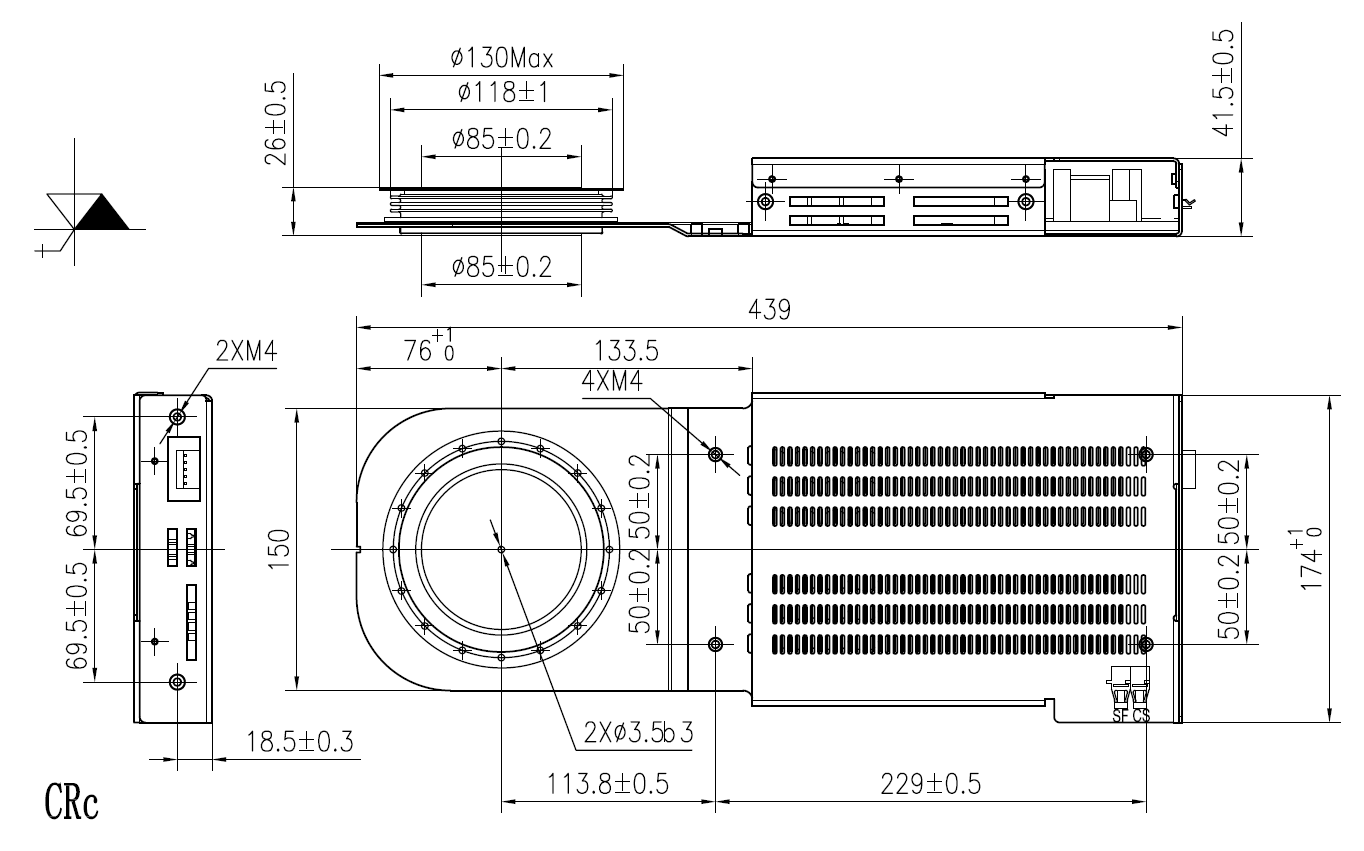

ميكانيكي البيانات
符号 |
参数名称 |
الحد الأدنى |
النموذجي |
الحد الأقصى |
الوحدة |
ف |
قوة الربط |
36 |
40 |
44 |
كيلو نيوتن |
D فوسفور |
قطر السطح |
- |
85 |
- |
مم |
H |
ارتفاع الأنبوب |
- |
26 |
- |
مم |
م |
جودة |
- |
2.8 |
- |
كجم |
D س |
مسافة الزحف |
33 |
- |
- |
مم |
D أ |
مسافة التفريغ |
10 |
- |
- |
مم |
أنا |
IGCT الطول |
- |
439 |
- |
مم |
h |
IGCT الارتفاع |
- |
41 |
- |
مم |
w |
IGCT 宽度 |
- |
174 |
- |
مم |
الحجب البيانات
الرمز الرقم |
مرجع العدد الاسم التسمية |
السطر القطعة |
الأكثر صغر |
النموذجي النوع |
الأكثر الكبير |
单 位 |
الخامس DRM |
جهد الذروة المتكرر في حالة القطع |
تشغيل وحدة البوابة , ت VJ = 125°C, أنا D ≤ أنا DRM، ت p = 10ms |
- |
- |
4500 |
الخامس |
أنا DRM |
جهد الذروة المتكرر في حالة القطع |
تشغيل وحدة البوابة , ت VJ = 125°C, الخامس D = الخامس DRM، ت p = 10ms |
- |
- |
50 |
م.أ. |
الخامس (DClink) |
جهد التيار المستمر الوسيط |
تشغيل وحدة البوابة , 100FIT جهد التيار المستمر الوسيط المسموح به لمعدل الفشل |
- |
- |
2800 |
الخامس |
الخامس RRM |
جهد عكسي |
/ |
- |
- |
17 |
الخامس |
حالة التشغيل البيانات
الرمز الرقم |
مرجع العدد الاسم التسمية |
السطر القطعة |
الأكثر صغر |
النموذجي النوع |
الأكثر الكبير |
单 位 |
|
أنا T(AV) أنا T(RMS) |
متوسط تيار التشغيل تيار الجذر التربيعي المتوسط في حالة التشغيل |
ت C = 85°C, 正弦半波 , تبريد مزدوج الجوانب |
- - |
- - |
1130 1800 |
أ أ |
|
أنا TSM أنا 2ت |
تيار الذروة غير المتكرر في حالة التشغيل حاصل ضرب مربع التيار في الزمن |
ت Vj = |
125°C, 正弦半波 10 ثانية الخامس D = الخامس R = 0 |
- - |
- - |
20 200 |
kA 104A2s |
الخامس TM |
جهد التشغيل |
ت Vj = |
125°C, أنا T = 2200A |
- |
- |
2.24 |
الخامس |
الخامس إلى ر ت |
جهد العتبة مقاومة الميل |
ت Vj = |
125°C, أنا T = 400…3000A |
- - |
- - |
1.31 0.373 |
الخامس mΩ |
تشغيل البيانات
الرمز الرقم |
مرجع العدد الاسم التسمية |
السطر القطعة |
الأكثر صغر |
النموذجي النوع |
الأكثر الكبير |
单 位 |
d أنا ت /dت |
معدل الزيادة الحرجة لتيار التشغيل |
ت Vj = 125°C, أنا T = 2200A, الخامس د = 2800V, ف = 0..500Hz, أنا TM ≤ 2640A, DCL=SF4.FYX 1100-45 |
- |
- |
650 |
A/μs |
ت لا تترجم |
开通延迟时间 (فترة تأجيل) |
|
|
- |
3 |
ميكروثانية |
ت دونف |
زمن تأخير رد الفعل عند التشغيل |
ت Vj = 125°C, أنا T = 2200A, الخامس د = 2800V, CCL = 10μF, d أنا /dت = الخامس D/Li, RS = 0.4Ω, |
- |
- |
7 |
ميكروثانية |
ت ر |
زمن انخفاض جهد الأنود |
ل i = 3μH, ل CL = 0.3μH, DCL = SF4.FYX 1100-45 |
- |
- |
1 |
ميكروثانية |
إي تشغيل |
طاقة فتح النبضة الواحدة |
|
- |
- |
0.9 |
ج |
بيانات الإيقاف
الرمز الرقم |
مرجع العدد الاسم التسمية |
السطر القطعة |
الأكثر صغر |
النموذجي النوع |
الأكثر الكبير |
单 位 |
أنا TGQM |
الحد الأقصى لتيار الإيقاف |
ت VJ = 125°C, الخامس Dm ≤ الخامس DRM، الخامس د = 2800V, ل سي إل ≤ 0.3μH, ج CL = 10μF, ر S = 0.4Ω, DCL = SF4.FYX 1100-45 |
- |
- |
2200 |
أ |
ت ديف |
关断延迟时间 |
|
- |
- |
7 |
ميكروثانية |
ت doffSF |
زمن تأخير رد الفعل للإيقاف |
ت Vj = 125°C, أنا TGQ = 2200A, الخامس د = 2800V, الخامس Dm ≤ الخامس DRM، ج CL = 10μF, ر س = 0.4Ω, |
- |
- |
7 |
ميكروثانية |
ت ف |
-تراجع |
ل i = 3μH, ل CL = 0.3μH, DCL = SF4.FYX 1100-45 |
- |
- |
1 |
ميكروثانية |
إي إيقاف |
طاقة إيقاف النبضة الواحدة |
|
- |
- |
12 |
ج |
حالة التشغيل
الرمز الرقم |
مرجع العدد الاسم التسمية |
السطر القطعة |
الأكثر صغر |
النموذجي النوع |
الأكثر الكبير |
单 位 |
أنا F(AV) أنا ف (RMS ) |
التيار المتوسط الأمامي |
ت ج = 85°C , 正弦半波 |
- |
- |
405 |
أ |
التيار الجذري المتوسط الأمامي |
- |
- |
635 |
أ |
||
أنا FSM أنا 2ت |
浪涌电流 (طريق التيار) حاصل ضرب مربع التيار في الزمن |
ت p = 10ms, ت VJ = 125°C, الخامس R = 0V |
- |
- |
11 |
kA |
- |
- |
60.5 |
104A2s |
|||
الخامس ف |
جهد التشغيل |
أنا F = 2200A, ت VJ = 125°C |
- |
- |
3.93 |
الخامس |
الخامس (F0) ر ف |
جهد العتبة مقاومة الميل |
ت VJ = 125°C, أنا F = 400...3000A |
- |
- |
2.32 |
الخامس |
- |
- |
0.735 |
mΩ |
تشغيل البيانات
الرمز الرقم |
مرجع العدد الاسم التسمية |
السطر القطعة |
الأكثر صغر |
النموذجي النوع |
الأكثر الكبير |
单 位 |
الخامس فر |
جهد الذروة العكسي الأمامي |
d أنا F/d ت = 650A/μs, ت VJ = 125°C |
- |
- |
80 |
الخامس |
بيانات الإيقاف
الرمز الرقم |
مرجع العدد الاسم التسمية |
السطر القطعة |
الأكثر صغر |
النموذجي النوع |
الأكثر الكبير |
单 位 |
دي /dt (كري ) |
معدل انخفاض تيار حالة التشغيل الحرجة |
أنا F = 2200A, ت VJ =125°C, الخامس DCLink = 2800V |
- |
- |
650 |
A/μs |
أنا rr |
تيار الاستعادة العكسية |
ت VJ = 125°C, أنا F = 2200A, الخامس د = 2800V, -d أنا F/d ت = 650A/μs, ج CL = 10μF, ر S = 0.65Ω, ل i = 5μH, ل CL = 0.3μH, DCL = SF4.FYX 1100-45 |
- |
- |
900 |
أ |
ق rr |
شحنة الاستعادة العكسية |
- |
- |
2800 |
ميكروسانتيرول |
|
إي إيقاف |
خسارة الإيقاف |
- |
3.3 |
5 |
ج |
حراري البيانات
الرمز الرقم |
مرجع العدد الاسم التسمية |
السطر القطعة |
الأكثر صغر |
النموذجي النوع |
الأكثر الكبير |
单 位 |
ت Vj |
نطاق درجة حرارة الوصلة |
|
0 |
- |
125 |
℃ |
ت (مادة جنسية) |
نطاق درجة حرارة التخزين |
/ |
0 |
- |
60 |
℃ |
ت أ.م.ب. |
نطاق درجة حرارة البيئة |
|
0 |
- |
50 |
℃ |
GCT ر الـ (ثي جي سي) GCT |
مقاومة حرارية للوصلات مقاومة حرارية للتلامس |
تبريد مزدوج الجوانب |
- - |
- - |
0.0126 0.0042 |
كيلوغرام كيلوغرام |
FRD ر الـ (ثي جي سي) FRD |
مقاومة حرارية للوصلات مقاومة حرارية للتلامس |
تبريد مزدوج الجوانب |
- - |
- - |
0.0260 0.0104 |
كيلوغرام كيلوغرام |
البوابة وحدة
الخامس رقم الهاتف RMS
فوسفور رقم الهاتف ماكس أنا رقم الهاتف دقيقة أنا رقم الهاتف ماكس X 1 |
جهد إدخال محرك البوابة الحد الأقصى لاستهلاك الطاقة لمحرك البوابة الحد الأدنى لتيار الإدخال لمحرك البوابة حد تيار محرك البوابة واجهة تيار وحدة البوابة |
موجة مربعة DC أو AC (15kHz~100kHz) السعة , لا يوجد دائرة مصدر طاقة مشتركة عزل كهربائي / عند تشغيل محرك البوابة , الحد الأدنى للتيار المتوسط المقدم ت VJ = 125°C, أنا F = 400...3000A / |
28
- 2.1
- |
-
-
-
- |
40
100
- 8 |
الخامس
W أ أ |
AMP:MTA-156 |
بصري تحكم الإدخال /الإخراج
ت على ((دقيقة) |
الحد الأدنى لزمن حالة التشغيل |
/ |
40 |
- |
- |
ميكروثانية |
ت خارج ((دقيقة) |
الحد الأدنى لزمن حالة الإيقاف |
|
40 |
- |
- |
ميكروثانية |
فوسفور تشغيل CS |
CS طاقة إدخال الضوء |
|
-15 |
- |
-1 |
dBm |
فوسفور إيقاف CS |
CS طاقة ضوضاء الضوء |
|
- |
- |
-45 |
dBm |
فوسفور تشغيل SF |
SF طاقة إخراج الضوء |
|
-19 |
- |
-1 |
dBm |
فوسفور إيقاف SF |
SF طاقة ضوضاء الضوء |
|
- |
- |
-50 |
dBm |
ت (غليتش) ت إعادة التجربة |
قيمة الحد الأقصى لعرض النبضة عرض النبضة لإعادة التشغيل الخارجي |
الحد الأقصى لعرض النبضة بدون استجابة |
- 700 |
-
- |
400 1100 |
nS nS |
/ | ||||||
CS SF |
جهاز استقبال إشارة التحكم جهاز إرسال تغذية الحالة |
أجيليت، نموذج HFBR-2528 |
||||
أجيليت، نموذج HFBR-1528 |
بصري ملاحظات
LED1( أخضر ) |
إيقاف تشغيل البوابة |
الضوء مضاء يدل على GCT الإيقاف |
LED2( أصفر ) |
تشغيل البوابة |
الضوء مضاء يدل على GCT تشغيل البوابة |
LED3( أحمر ) |
خطأ عطل |
الضوء مضاء يدل على أن جهد مكثف قيادة البوابة يتجاوز الحد، أو أن جهد قيادة البوابة لا يتوافق مع إشارة الأمر أو GCT قصر في الكاثود للبوابة |
LED4( أخضر ) |
مصدر الطاقة طبيعي |
الضوء مضاء يدل على أن جهد مصدر قيادة البوابة ضمن النطاق المحدد |
