Symbol
|
Egenskap
|
Testförhållanden
|
Tj( 。C)
|
Värde |
Enhet
|
Min |
TYP |
Max |
|
IT(AV)
|
Medel påslagsström |
180。halvsinusbölja 50Hz Dubbel sida kyld, |
TC=55 。C |
125
|
|
|
1520
|
A
|
VDRM VRRM |
Upprepande topp avstängningsspänning Upprepande topp omvänd spänning |
tp=10ms |
125 |
1100 |
|
1400 |
V |
Idrm Irrm |
Repetitiv topp avstängd ström Repetitiv topp omvänd ström |
vid VDRM vid VRRM |
125 |
|
|
100 |
mA |
ITSM |
Överspännings påslagsström |
10ms halv sinusvåg VR=0.6VRRM |
125 |
|
|
18 |
kA |
I2t |
I2t för smältkoordination |
|
|
1620 |
A2s*103 |
VTO |
Tröskelspänning |
|
125 |
|
|
1.63 |
V |
rt |
Påslags lutningsmotstånd |
|
|
0.25 |
mΩ |
VTM |
Topp påslags spänning |
ITM=3000A, F=26kN |
25 |
|
|
3.20 |
V |
dv/dt |
Kritisk hastighet av ökning av avstängningsspänning |
VDM=0.67VDRM |
125 |
|
|
1000 |
V/μs |
di/dt |
Kritisk hastighet av ökning av på-lägesström |
VDM= 67% VDRM till 2500A
Gatepuls tr ≤0.5μs IGM= 1.5A
|
125 |
|
|
1500 |
A/μs |
Qrr |
Återställningsladdning |
ITM= 1000A, tp=4000μs, di/dt=-20A/μs, VR= 100V |
125 |
|
105 |
120 |
μC |
tq |
Kretskommuterad avstängningstid |
ITM= 1000A, tp=4000μs, VR= 100V dv/dt=30V/μs, di/dt=-20A/μs |
125 |
12 |
|
28 |
μs |
IGT |
Portutlösningsström |
VA= 12V, IA= 1A
|
25
|
30 |
|
300 |
mA |
Vgt |
Portutlösningsspänning |
0.8 |
|
3.0 |
V |
IH |
Hållström |
20 |
|
400 |
mA |
IL |
Låsningsström |
|
|
1000 |
mA |
VGD |
Icke-utlösningsportspänning |
VDM=67%VDRM |
125 |
|
|
0.3 |
V |
Rth(j-c) |
Termisk resistans från junction till hölje |
Vid 1800 sinus, dubbel sida kyld Klammkraft 26kN |
|
|
|
0.018 |
。C /W
|
Rth(c-h) |
Termisk resistans fall till kylfläns |
|
|
|
0.004 |
FM |
Monteringskraft |
|
|
21 |
|
30 |
kN |
Tvj |
Sammanslagningstemperatur |
|
|
-40 |
|
125 |
。C |
TSTG |
Lagringstemperatur |
|
|
-40 |
|
140 |
。C |
Wt |
Vikt |
|
|
|
590 |
|
g |

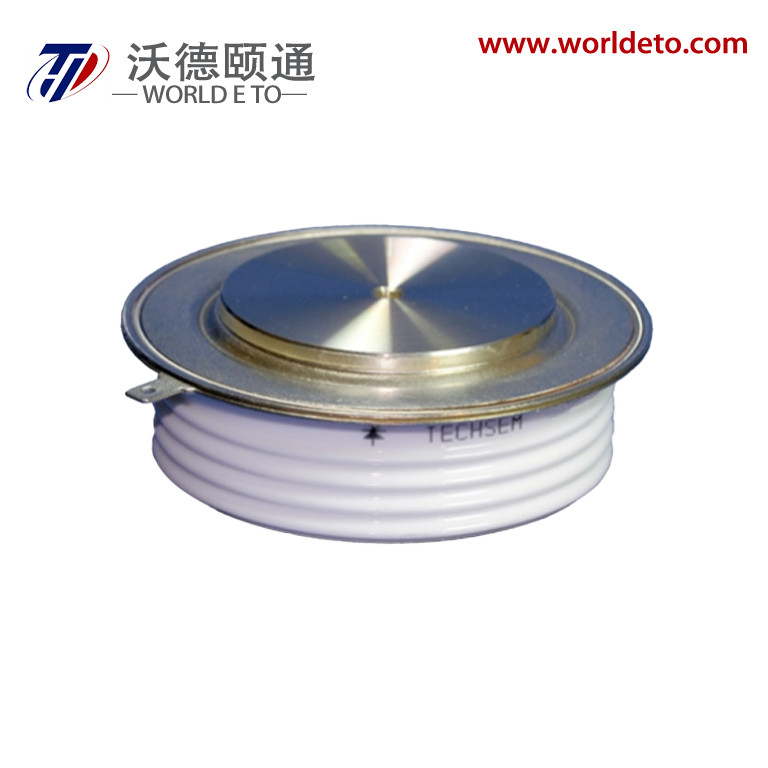

Översikt |
KT54cT |
EN
