Delad kontra integrerad IGCT-anordning: Varför delad design vinner vad gäller underhållbarhet

Vid val av en IGCT (Integrated Gate-Commutated Thyristor) för mediumspänningsdriv- eller kraftomvandlingsapplikationer är ett nyckelbeslut på mekanisk nivå om man ska använda en delad (separerad) IGCT-anordning eller en integrerad (unitiserad) IGCT-anordning. Även om båda använder samma kärnhalvledarteknologi skiljer de sig åt avsevärt när det gäller förpackning, serviceförmåga och total ägarkostnad.

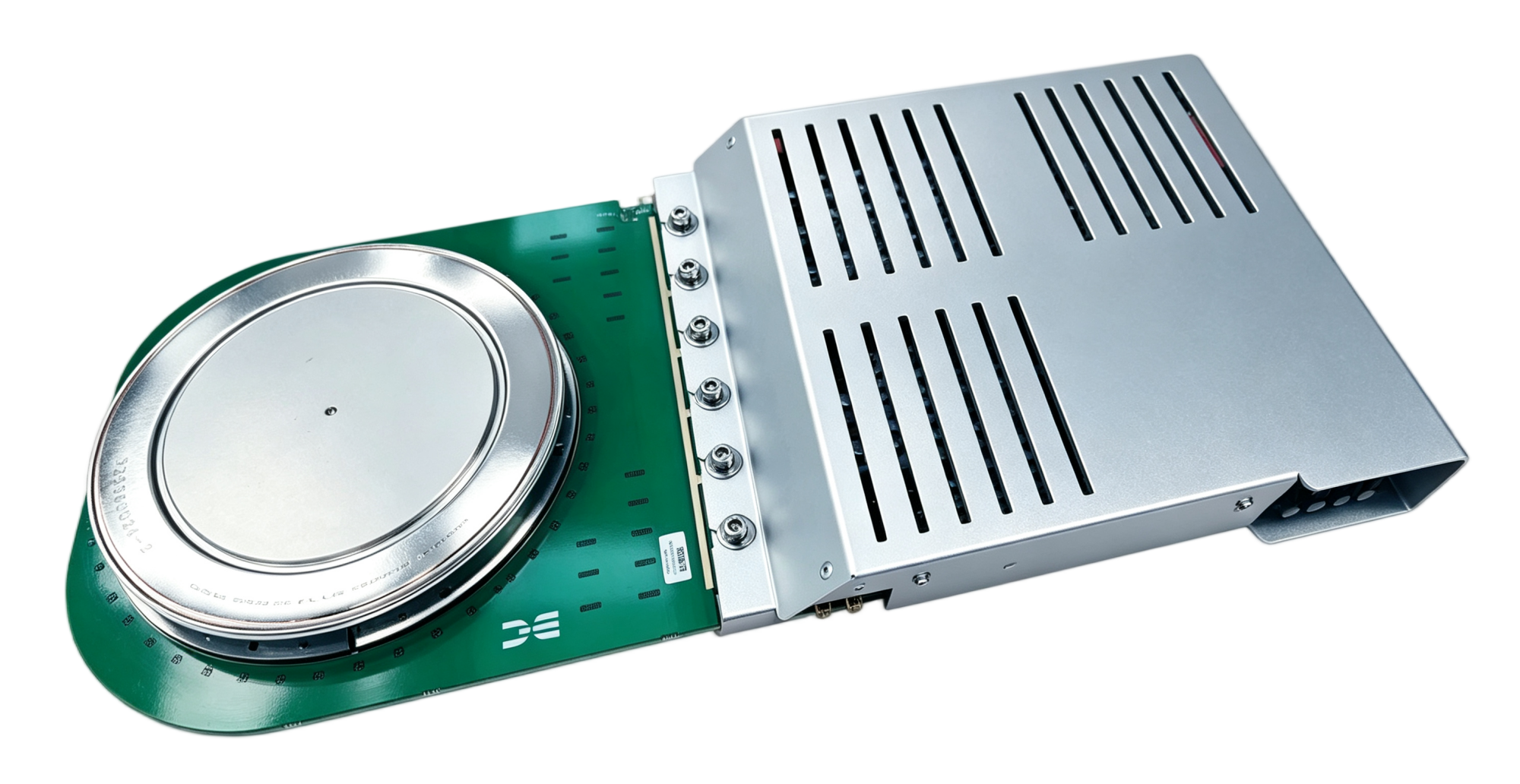

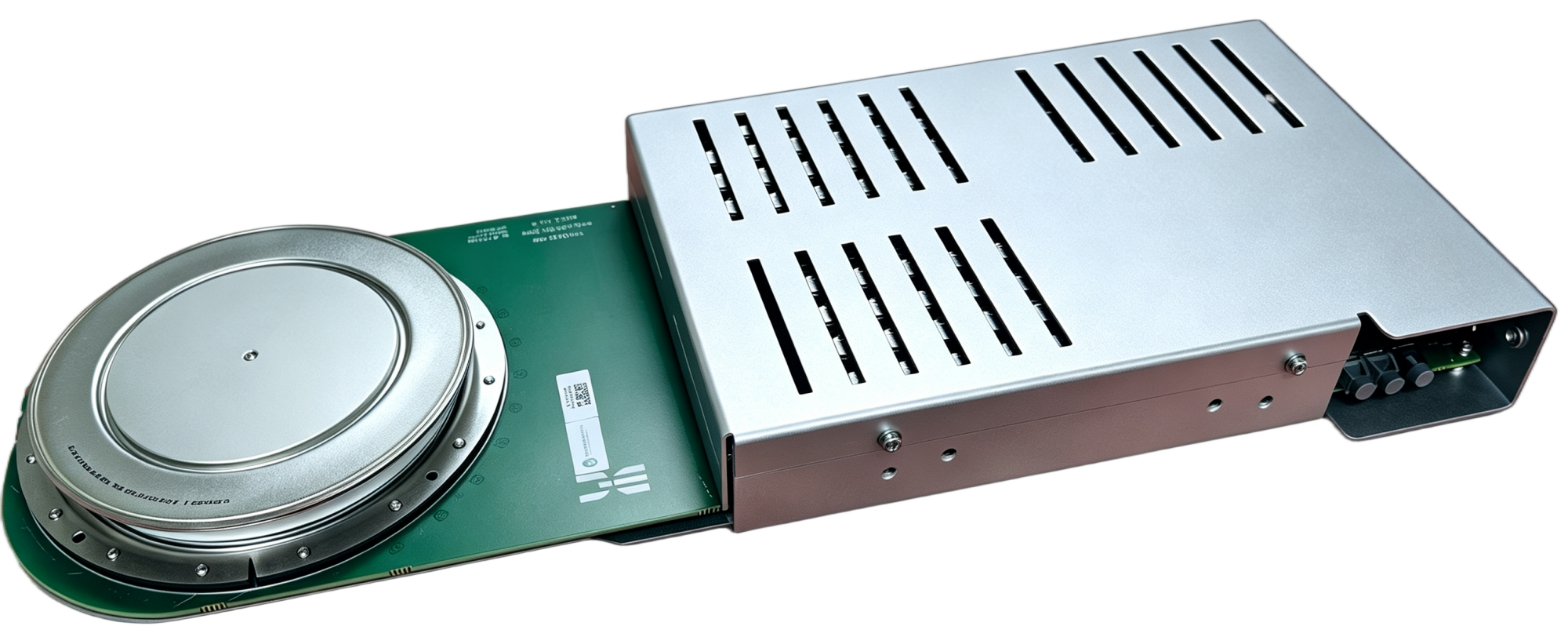

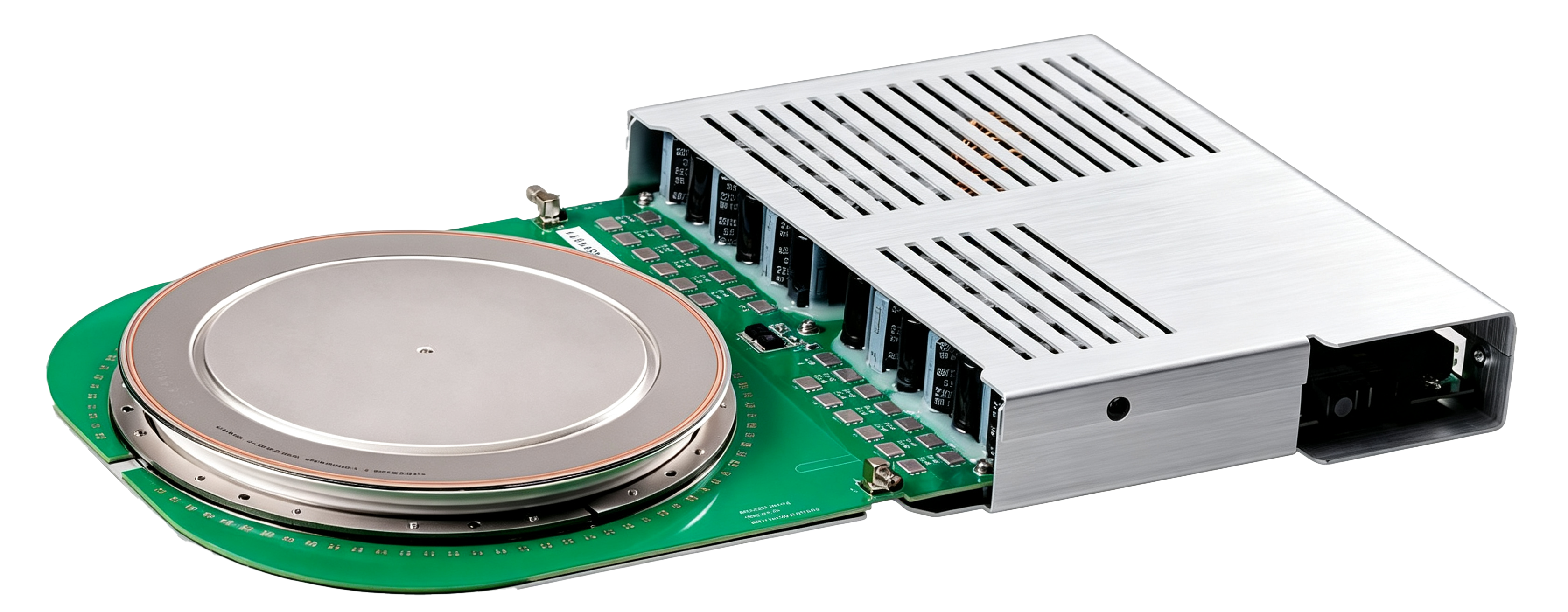

En integrerad IGCT-enhet kombinerar halvledarplattan, grinddrivarkortet och spännmekaniken till en enda fabriksmonterad enhet. Denna konstruktion är kompakt och förenklar den ursprungliga installationen. Om dock någon del av monteringen går sönder – till exempel elektroniken i grinddrivaren – måste hela enheten vanligtvis återlämnas till fabriken eller ersättas som en komplett enhet. Reparation på plats är i allmänhet inte möjlig, och felsökning kan vara mer begränsad eftersom interna komponenter inte är individuellt tillgängliga.

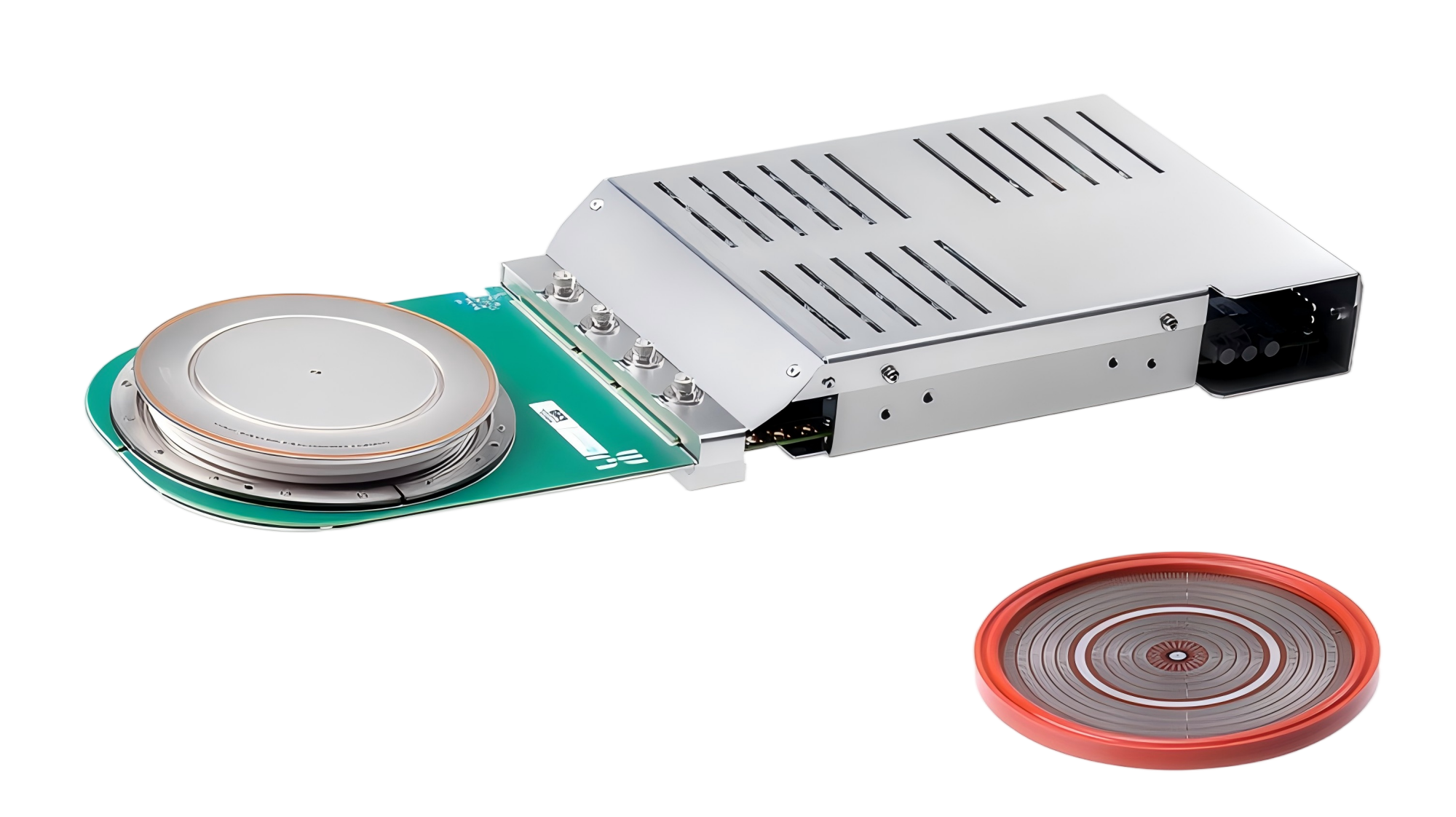

I motsats till detta separerar en uppdelad IGCT-enhet den huvudsakliga halvledarbrytaren (thyristorplattmonteringen) från grinddrivenheten och det mekaniska spännsystemet. Dessa komponenter är individuellt tillgängliga och kan bytas ut på plats. I praktiken innebär detta:

– Lägre underhållskostnader: Om endast grinddrivarkortet är skadat byter du ut det kortet – inte hela kraftsemikonduktormonteringen.
– Minskad driftstoppstid: Reservdelar är mindre, lättare och kan lagras ekonomiskt effektivare. Utbyte kan ofta slutföras under ett normalt underhållsfönster utan att hela enheten behöver återlämnas till tillverkaren.
– Förenklad felsökning: Eftersom grindenheten och kraftskivan är separerade kan underhållslag testa och isolera felet mer direkt.
– Längre livslängd för kostsamma komponenter: Den dyrbara krafthalvledarskivan behöver inte kasseras enbart för att en relativt billigt tillverkad styrenhet har gått sönder.

För användare som prioriterar pålitlighet, underhållsvänlighet och lägre livscykelkostnader – särskilt i anläggningar med begränsade reservdelsbudgetar eller på avlägsna platser – erbjuder den uppdelade IGCT-strukturen ett tydligt praktiskt fördel. Möjligheten att reparera istället för att byta ut, och att endast byta ut den felaktiga delgruppen, gör uppdelade IGCT-enheter till det föredragna valet för många krävande industriella applikationer.
