Техничка и трошковна поређење између ИГБТ и ИГЦТ

0. Апстракт

Овај рад пружа детаљно поређење техничких разлика и трошкова између IGBT и IGCT транзистора у индустријским електроенергетским системима.

У области модерне енергетске електронике, IGBT (изоловани биполарни транзистор са капијом) и IGCT (интегрисани тиристор са комутираном капијом) су кључни полупроводнички уређаји који се користе у системима за конверзију велике снаге. Иако су оба потпуно контролисана уређаја за напајање, њихове различите полупроводничке структуре доводе до значајних разлика у напонском капацитету, струјном капацитету, перформансама прекидача, трошковима система и... примена области.

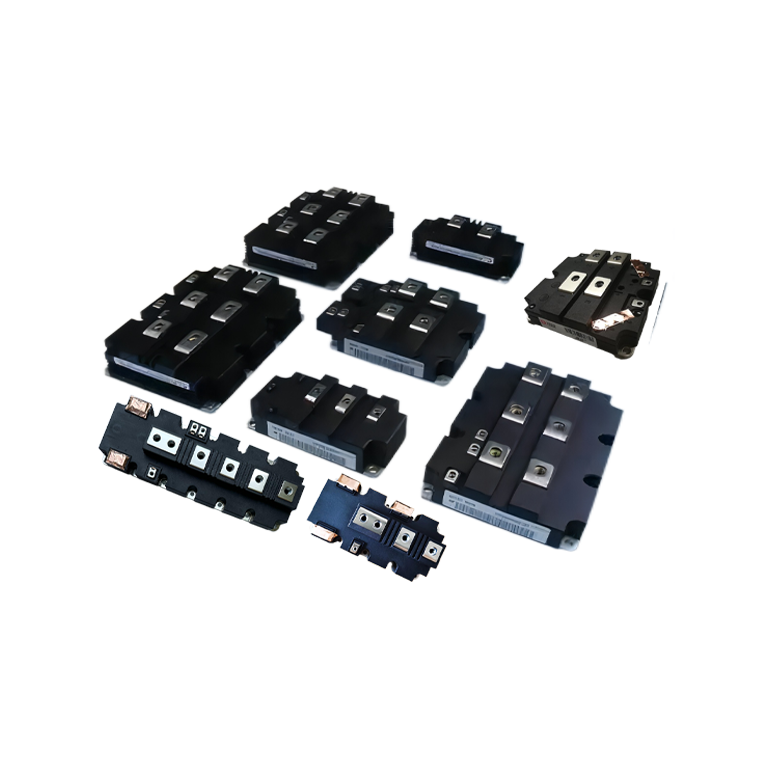

1. Техничке карактеристике IGBT-а

IGBT је тренутно један од најчешће коришћених полупроводничких уређаја за снагу. Комбинује карактеристике брзе пребацивања MOSFET-ова са карактеристикама ниских губитака проводљивости биполарних транзистора. Његове главне предности су једноставно управљање, висока фреквенција пребацивања и флексибилна могућност управљања.

Предности IGBT-а:

1. Висока фреквенција пребацивања

IGBT транзистори могу да раде на релативно високим фреквенцијама прекидања, обично у опсегу од неколико kHz или више. Због тога су погодни за примене које захтевају високу тачност управљања, побољшани квалитет излазног таласног облика и смањену величину филтера.

2. Једноставна технологија погона капије

IGBT користи технологију погона капије контролисану напоном. Потребна снага погона капије је релативно ниска, а дизајн кола за погон је релативно једноставан. Ово смањује сложеност развоја система и олакшава модуларни дизајн опреме.

3. Зрели екосистем производа

Након деценија развоја, IGBT је успоставио комплетан индустријски ланац снабдевања, укључујући чипове, модуле, драјвере и апликативна решења. Широко се користи у обновљивим изворима енергије, индустријским моторним погонима, електричним возилима, железничком транспорту, опреми за заваривање и индустријским напајањима.

Ограничења IGBT-а:

Међутим, IGBT такође има нека ограничења:

• Тренутне могућности једног уређаја су ограничене у апликацијама са ултра-великом снагом;

• Како се напон и снага система повећавају, може бити потребно више уређаја у серијској или паралелној вези, што повећава сложеност система;

• У континуираном раду са високом струјом, губици проводљивости и захтеви за термичко управљање постају значајнији.

2. Техничке карактеристике IGCT-а

IGCT је полупроводнички уређај нове генерације велике снаге развијен помоћу GTO (Gate Turn-Off Thyristor) технологије. Он комбинује карактеристике ниских губитака проводљивости тиристора са могућношћу контролисаног искључивања потпуно контролисаних полупроводничких уређаја.

Главне предности IGCT-а су могућност високог напона, изузетно велика струјна способност, висока поузданост и ниски губици проводљивости.

Предности IGCT-а:

1. Одличне могућности велике снаге

IGCT може да поднесе много веће нивое напона и струје у поређењу са конвенционалним IGBT модулима. У системима за конверзију средњег напона и велике снаге, IGCT може да смањи број потребних полупроводничких уређаја, поједностављујући целокупно коло напајања.

2. Ниски губици проводљивости

Због своје тиристорске структуре, ИГЦТ има веома низак пад напона у стању. У дуготрајном раду са високом струјом, може значајно смањити губитак енергије и побољшати укупну ефикасност система.

3. Уколико је потребно. Висока поузданост система

Пошто је потребно мање полупроводничких уређаја, број електричних веза и потенцијалних тачака неуспеха се могу смањити. Ово пружа предности у системима велике снаге које захтевају дуг живот и високу поузданост.

Ограничења ИГЦТ-а:

ИГЦТ такође има неколико ограничења:

• Његова фреквенција прекидања је нижа од фреквенције IGBT-а, што га чини непогодним за примене које захтевају високофреквентну PWM контролу;

• Систем погона капије је захтевнији и захтева дизајн са ниском индуктивношћу и високим перформансама;

• У поређењу са IGBT-ом, база добављача и екосистем примене су мањи.

3. Поређење трошкова апликације

Приликом поређења IGBT и IGCT транзистора, важно је не узети у обзир само цену једног полупроводничког уређаја. Треба узети у обзир и укупне трошкове система, укључујући сложеност дизајна, ефикасност, захтеве за хлађење и трошкове рада током животног века.

3.1 Примене средње и ниске снаге

За апликације од неколико киловата до неколико мегавата, ИГБТ обично пружа већу ефикасност трошкова због:

• Нижа цена компоненте;

• Проста конструкција покретача капије;

• Зрела контролна технологија;

• Широка доступност и снажна подршка ланца снабдевања.

Стога је IGBT постао главно решење за индустријске инверторе, конверторе обновљивих извора енергије, моторне погоне и многе индустријске енергетске системе.

3.2 Примене велике снаге

Када снага система достигне десетине мегавата или више, IGCT може пружити предности у укупним трошковима система:

• Један IGCT уређај може да поднесе много већу снагу;

• Потребно је мање полупроводничких уређаја;

• Повртач енергије постаје једноставнији;

• Потребе система хлађења могу се смањити;

• Дугорочни оперативни губици могу бити нижи.

Иако је цена јединица ИГЦТ уређаја генерално већа од стандардне ИГБТ модул , IGCT може понудити конкурентске предности када се узму у обзир укупни трошкови животног циклуса (LCC) велике индустријске опреме.

Типичне примене укључују системе исправљача велике снаге, погоне средњег напона, опрему електроенергетске мреже, металургију, електролизу и системе за производњу водоника великих размера.

4. Принципи избора између IGBT и IGCT

IGBT и IGCT нису једноставне алтернативе једна другој. Избор зависи углавном од нивоа снаге, услова рада, захтева за пребацивање и економских разматрања.

5. Појам Закључак

IGBT представља правац развоја високоефикасна, високофреквентна и модуларна технологија енергетске електронике Посебно је погодан за примене средње снаге које захтевају брзо пребацивање и прецизну контролу.

IGCT представља правац развоја технологија конверзије снаге ултра велике снаге, високе поузданости и малих губитака Пружа јединствене предности у апликацијама које захтевају изузетно високу струју, висок напон и континуирани рад.

Не постоји универзални однос замене између IGBT и IGCT транзистора. Оптималан избор зависи од специфичних захтева примене. За произвођаче опреме, избор полупроводника не би требало да се заснива само на куповној цени уређаја, већ би требало да узме у обзир укупну ефикасност система, поузданост, захтеве за одржавање и укупне трошкове животног циклуса.
