Интегралды бақылауыш

JCKZQ-02M Жабық интегралды бақылауыштың параллельді резервтелуін жобалау, жеті әдетте ашық шығыстар

Бұл өнім қорғаныс жабдықтарындағы, ғылыми зерттеулерде және өнеркәсіпті басқару салаларында қуат тарату мен басқару қолданбаларында кеңінен қолданылуы мүмкін, мысалы, әскери оқ-дәрілер мен зымырандарда

Brand:

Spu:

JZC-200MY(T)

Кіріспе

Кіріспе

1.Кіріспе
JCKZQ-02M Герметикалық интегралды бақылауыш көп шығысты герметикалық интегралды бақылауыш болып табылады. Оның шығыс топтары параллельді резервтеу дизайнын пайдаланады, металл қосу дәнекерлеу арқылы герметикалық жабылған және оттегісіз қалайы шығыстары бар. Сапа деңгейі Y ретінде бағаланады.
Бұл өнім қорғаныс жабдықтарындағы, ғылыми зерттеулерде және өнеркәсіпті басқару салаларында қуат тарату мен басқару қолданбаларында кеңінен қолданылуы мүмкін, мысалы, әскери оқ-дәрілер мен зымырандарда

2. Қасиеттер

Трансформаторлық бөлу
Параллельді резервтеу дизайны
Күштік өрістік транзистор шығысы
Жеті қалыпты ашық шығыстар
Қосу дәнекерлеу арқылы герметикалық жабу

3. Негізгі техникалық параметрлер

Техникалық параметр	Ең төменгі мән	Типтік мән	Максималды мән	Бірлік
Шығыс параметрлері
Шығыс жиыны		50	60	Втұрақты ток
Қоректену желісінен құлдырау тогы			1	μA
Өтпелі кернеу	90			Втұрақты ток
Кіріс параметрлері
Кіріс кернеу диапазоны	3.6	5	7	Втұрақты ток
Кері полярлық			7	Vdc.
Кіріс қосу кернеуі			3.6	Втұрақты ток
Кіріс өшіру кернеуі	1.2			Втұрақты ток
Кіріс тогы			15	mА
Қосу уақыты			0.5	ms
Өшіру уақыты			1	ms
Электрлік параметрлер
Изоляция кедергісі	1000			MΩ
Диэлектрлік беріктік кернеуі	1000			Вайнымалы ток
Энергия дыбысы			10	W
Оқшаулау			20	пФ
Жергілік параметрлер
Жұмыс істеу температурасы	-55		105	℃
Сақтау температурасы	-55		125	℃
Шок	14700 м/с², 0,5 мс
Тербеліс	196 м/с², 10 Гц ~ 3000 Гц
Кездейсоқ тербеліс	30(м/с3)²Гц,10Гц~2000Гц
Тұрақты үдеу	49000м/с²

Басқа параметрлер
Жабу	Құбылту жылдамдығы ≤ 5×10⁻³		Pa ·см³/с
Салмағы		350	g
Салмағы		350	g

4.Сым шығыстыру анықтамасыСым шығыстыру анықтамасы

Жоқ.	Аты-жөні	Қызметі
1	-BF	-BF шығысы
2	+B1	+B1 шығысы
3	+B2	+B2 шығысы
4	+B4	+B4 шығысы
5	+B3	+B3 шығысы
6	+D1	+D1 Шығыс
7	+BF	+BF Шығыс
8	-BFK2	-BF Екінші басқару терминалы
9	+BFK2	+BF Екінші басқару терминалы
10	+D1K2	+D1 Екінші басқару терминалы
11	+B3K2	+B3 2-ші басқару терминалы
12	+B2K2	+B2 2-ші басқару терминалы
13	+B1K2	+B1 2-ші басқару терминалы
14	+DK2	+D 2-ші басқару терминалы
15	+5В	Басқару терминалының қуат көзі
16	+DK1	+D 1-ші Басқару Терминалы
17	+B1K1	+B1 1-ші Басқару Терминалы
18	+B2K1	+B2 1-ші Басқару Терминалы
19	+B3K1	+B3 1-ші Басқару Терминалы
20	+D1K1	+D1 1-ші Басқару Терминалы
21	+BFK1	+BF 1-ші басқару терминалы
22	-BFK1	-BF 1-ші басқару терминалы
23	+D	Аккумулятор шинасының кірісі
24	+B	Жерге тұйықтау шинасының кірісі
25	-B	Жер

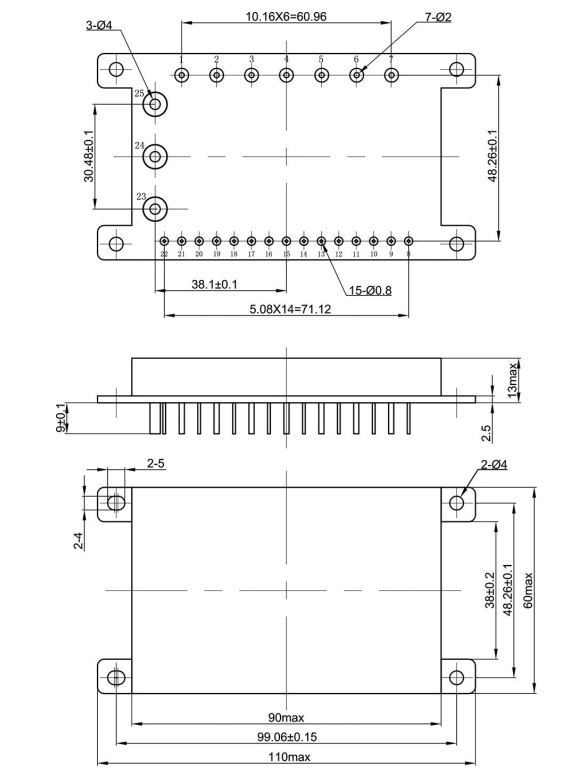

Өлшемдер: 90 мм × 60 мм × 13 мм

Интегралды бақылауыш Тізім

Р/Н	СИПАТТАМА	Суреттер

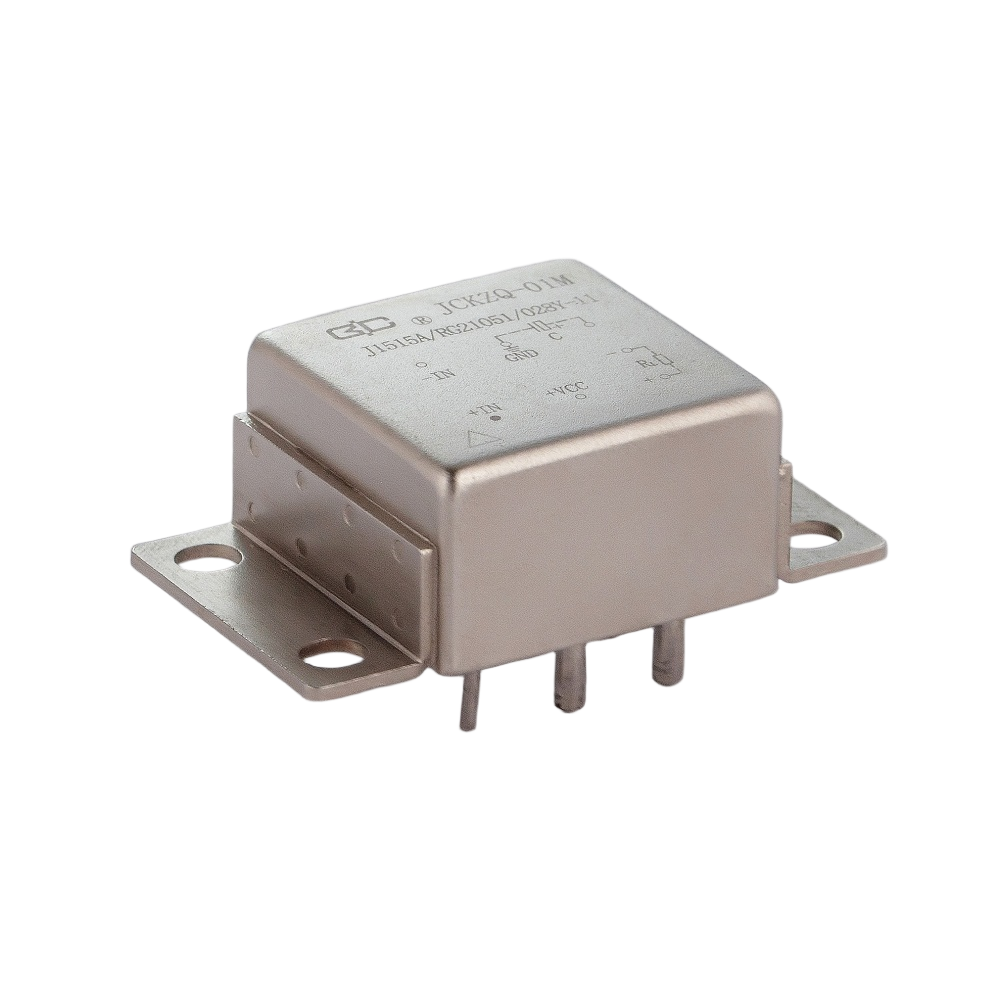

JCKZQ-01M	JCKZQ-01M типті сығылған интегралды бақылау құрылғысы сапа класы QJB(Y)/К болып табылады. Бұл өнім әскери қорғаныс, ғылыми зерттеу және өнеркәсіптік бақылау салаларында кеңінен қолданылуы мүмкін. Отын құрылғыларын іске қосу сияқты қолдануларға сәйкес келеді.
JCKZQ-02M	JCKZQ-02M типті сығылған интегралды бақылау құрылғысы көп шығысты сығылған интегралды бақылау құрылғысы болып табылады. Әрбір шығыс тобы параллельді артық болып есептелетін конструкцияны қабылдайды, металды балқыту арқылы сығылған және оттексіз құрамды шығыс терминалдары бар. Сапа класы Y болып табылады. Бұл өнім әскери қорғаныс, ғылыми зерттеу және өнеркәсіптік бақылау салаларында кеңінен қолданылуы мүмкін. Ол ракеталар, ұшатын қару-жарақтардың тарату бақылауын орындауға сәйкес келеді.
JCKZQ-04MA	JCKZQ-04MA типті сығылған интегралды бақылау құрылғысы, сапа класы Y немесе QJB(Y)/К. Бұл өнім әскери қорғаныс, ғылыми зерттеу және өндірісті басқару салаларында кеңінен қолданылуы мүмкін, сонымен қатар қару-жарақтар мен құралдардың: фейерверктердің, ракеталардың, әскери қондырғылардың жануын уақыт бойынша басқаруға сәйкес келеді.
JCKZQ-04MB	JCKZQ-04MB типті герметикалық тұрақты ток интегралдық басқару құрылғысы, сапа деңгейі Y. Бұл өнім әскери қорғаныс, ғылыми зерттеу және өндірісті басқару салаларында кеңінен қолданылуы мүмкін, сонымен қатар әскери қару-жарақтары мен құралдардың: фейерверктердің, ракеталардың, әскери қондырғылардың жануын уақыт бойынша басқаруға сәйкес келеді.
JCKZQ-06M	JCKZQ-06M - сегіз шығыс каналы бар герметикалық интегралдық басқару құрылғысы. Әрбір кіріс пен шығыс тобын жеке басқаруға немесе басқару үшін біріктіруге болады. Басқару құрылғысы металды балқып жабылатын герметикалық құрылымды пайдаланады және Y деңгейіндегі сапаға ие. Бұл өнім әскери қорғаныс, ғылыми зерттеу және өндірісті басқару салаларында кеңінен қолданылуы мүмкін, сонымен қатар әскери қару жүйелеріндегі логикалық сигналдарды басқару мен басқа да қолдануларға сәйкес келеді.
JCKZQ-07M	JCKZQ-07M төрт каналды шығыс герметикалық интегралды бақылауыш болып табылады. Әрбір кіріс және шығыс топтарын тәуелсіз басқаруға болады. Қосылған кезде қатты түйме функциясына ие. Бақылауыш металды балқып жабыстыру арқылы жасалған герметикалық құрылымды қабылдайды және сапасы Y деңгейінде. Бұл өнім қорғаныс, ғылыми зерттеу және өнеркәсіптік басқару салаларында кеңінен қолданылуы мүмкін, сонымен қатар әскери қару жүйелеріндегі фейерверк құрылғыларын жағу мен тұрақты ток көзін басқару сияқты қолданыстарға сәйкес келеді.
JCKZQ-09M	JCKZQ-09M типті герметикалық интегралды бақылауыштың сапасы Y деңгейінде. Бұл өнім ұлттық қорғаныс, ғылыми зерттеу және өнеркәсіптік басқару салаларында кеңінен қолданылуы мүмкін және ракеталар мен әскери қару-жарақтарының уақыт бойынша басқаруы мен фейерверк құрылғыларын жағуға сәйкес келеді.
JCKZQ-13	JCKZQ-13M төрт каналды шығыс беріктелген интегралды бақылауыш болып табылады. Әрбір кіріс және шығыс каналы жеке басқарылады. Басқаруыш металды балқып жабыстыру арқылы жасалған герметикалық құрылымды қабылдайды және сапасы Y деңгейінде. Бұл өнім әскери қорғаныс, ғылыми зерттеу және өнеркәсіптік басқару салаларында кеңінен қолданылуы мүмкін, сонымен қатар әскери қару жүйелеріндегі жарылыс құрылғыларын іске қосу мен тұрақты ток көздерін басқару сияқты қолдануларға сай келеді.
