パワーコントローラー

GX-5373M ソリッドステートパワーコントローラー 15 A / 270 Vd.c.、1つのノーマルオープン接点

JGX-5373M ソリッドステートパワーコントローラーは、国防、武器システム、科学研究および産業制御分野における電源分配システムで広く使用されています。

Brand:

Spu:

GX-5373M

紹介

紹介

1、紹介
JGX-5373M ソリッドステートパワーコントローラーは、国防、武器システム、科学研究および産業制御分野における電源分配システムで広く使用されています。

2.特徴:

絶縁トランス
パワーフィールド効果トランジスタ（FET）出力
溶接による気密封止
過電流保護

3 、主な技術パラメータ

技術パラメータ	最小値	典型的な値	最大値	ユニット
輸出パラメータ
出力電圧		270	500	Vd.c.
出力電流		15		A
出力電圧降下			1.5	Vd.c.
出力漏れ電流			50	微分数
サージ電圧	600			Vd.c.
トリップ電流（過負荷時は動作必要）	25	25	25	A
非トリップ電流（過負荷時非動作）	20	20	20	A
入力パラメータ
制御電圧	4	5	7	Vd.c.
制御電流		40	60	mA
リバースポラリティ			7	Vd.c.
オン電圧制御			4	Vd.c.
遮断電圧制御	2			Vd.c.
時間パラメータ
起動時間			1	ms
消灯時間			0.5	ms
過電流トリップ時間			10	ms
電気的パラメータ
隔熱抵抗	1000			MΩ
絶縁耐電圧	1000	1000	1000	Vr.m.s.
消費電力			18	W について
分離			25	pF
環境パラメータ
動作温度	-55		105	°C
保管温度	-55		125	°C
ショック	14700 m/s², 0.5 ms
振動	294 m/s², 10 Hz – 3000 Hz
ランダム振動	40 (m/s²)²/Hz, 10 Hz – 2000 Hz
定常加速度	49000 m/s²
その他のパラメータ
封印	リークレート ≤ 5×10⁻³			Pa・cm³/s
静電気放電感受性 (ESD)			4000	V
重量			80	g

Notes:

負荷が誘導性であれば,フライバックダイオードを追加しなければならない.
電力制御器の出力を負荷回路と連続接続するときは,負荷を電源の端の両方に接続できますが,電力制御器の極度が逆転しないようにしてください.
輸出電源の最大電圧は, 500Vdc 極限電圧は,電圧の定数値を超えてはならない. 600Vdc

尺寸: 45 mm × 34 mm × 10.4 mm

パワーコントローラー リスト

P/N	説明	写真
JG-94F	J G-94Fは,CANバス通信機能を持つ高電圧固体電源制御器である. この製品は,CANバス通信,I2t逆時過電源保護,短回路保護,過熱保護,負荷低電圧保護機能,負荷電流,負荷電圧,および内部温度モニタリング機能を有する. 品質レベルはYです本製品は航空・宇宙などにおける兵器・装備品の電源分配システムに使用可能で、分配システムのインテリジェント制御を実現します。
JG-9 9F	J G-9 9Fは高圧ソリッド電源コントローラで、CANバス通信機能を備えています。製品はCANバス通信、I2t逆时限過電流保護、短絡保護、過熱保護、負荷低電圧保護機能を備え、また負荷電流、負荷電圧および内部温度の監視機能も備えています。品質レベルはYです。本製品は航空・宇宙などにおける兵器・装備品の電源分配システムに使用可能で、分配システムのインテリジェント制御を実現します。

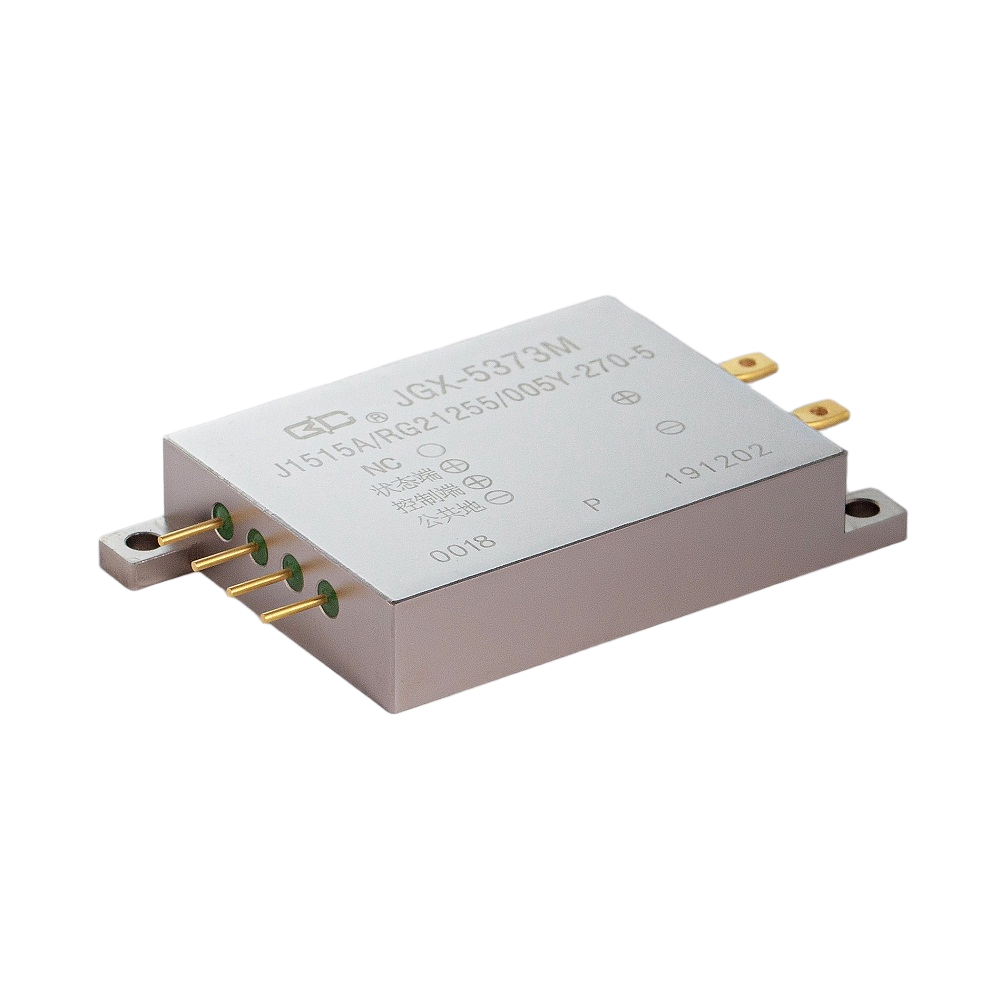

JGX-5373M	J GX-5373M ソリッド電源コントローラで、品質レベルはYです。本製品は防衛、科学研究および産業制御などの分野に広く使用でき、兵器および装備の電力分配システムに適しています。

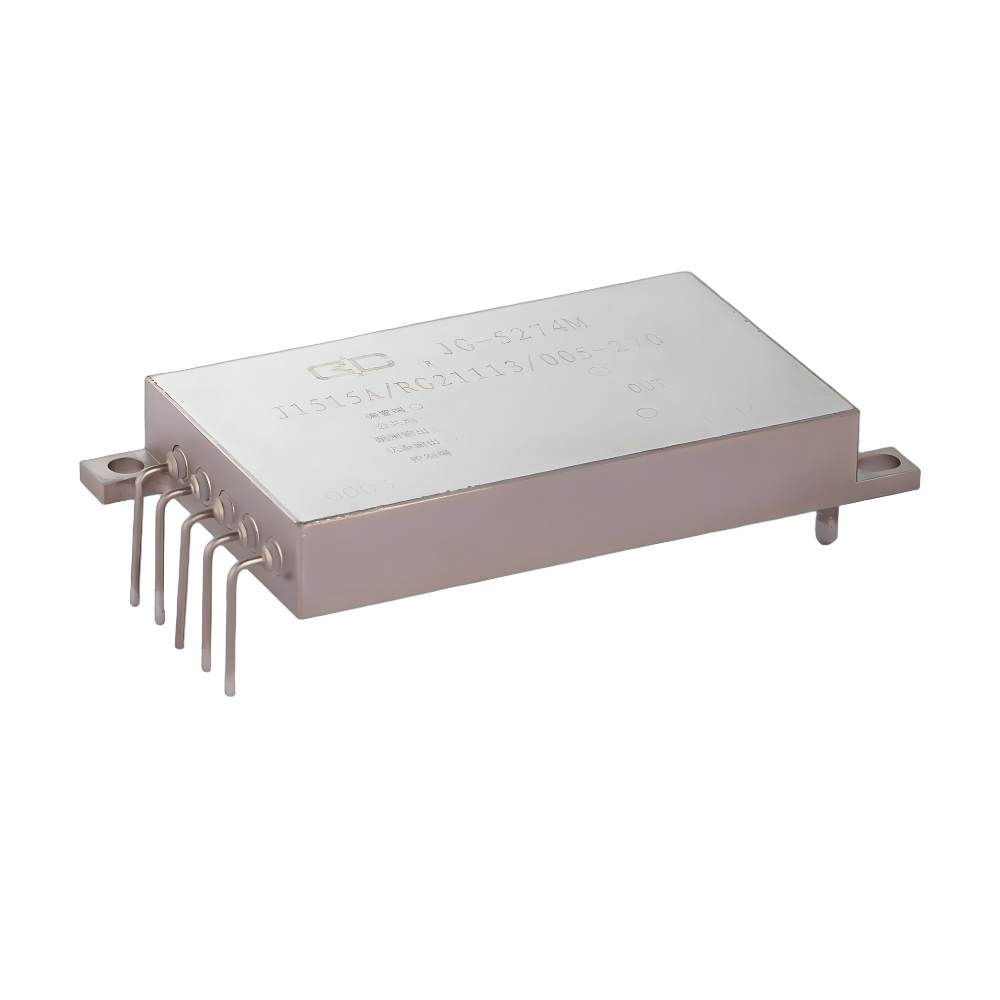

JG-5274M	JG-5274M ソリッド電源コントローラで、品質レベルはYです。本製品は防衛、科学研究および産業制御などの分野に広く使用でき、兵器および装備の電力分配システムに適しています。

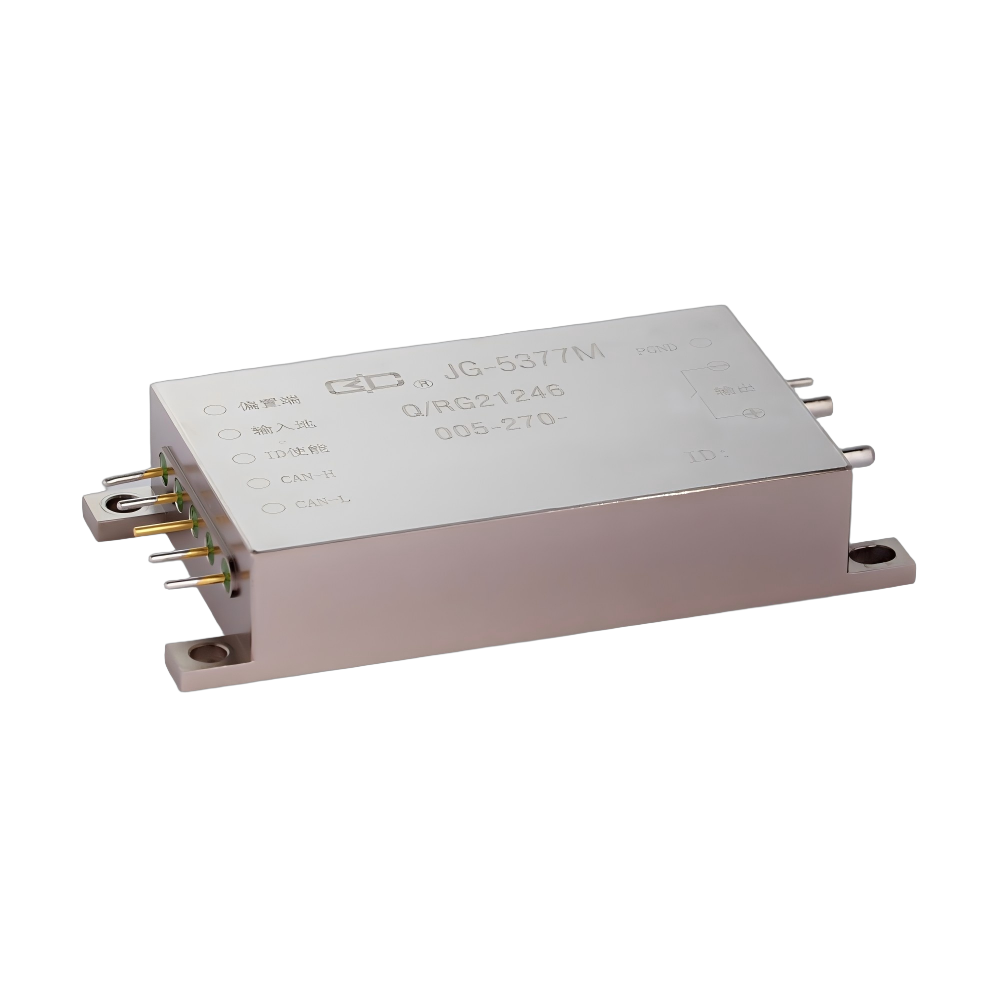

JG-5377M	JG-5377M電源コントローラーは、CANバス通信機能を備えた密封型のソリッドステート電源コントローラーです。ソリッドステート電源制御技術とコンピュータ技術を統合しており、リモート電源制御を実現できます。I2t逆时限過電流保護、CANバス通信、短絡保護、およびスイッチ状態、負荷電流および負荷電圧照会の機能を備えています。この製品は、航空、宇宙など分野における兵器・装備品の電源分配システムに使用できます。

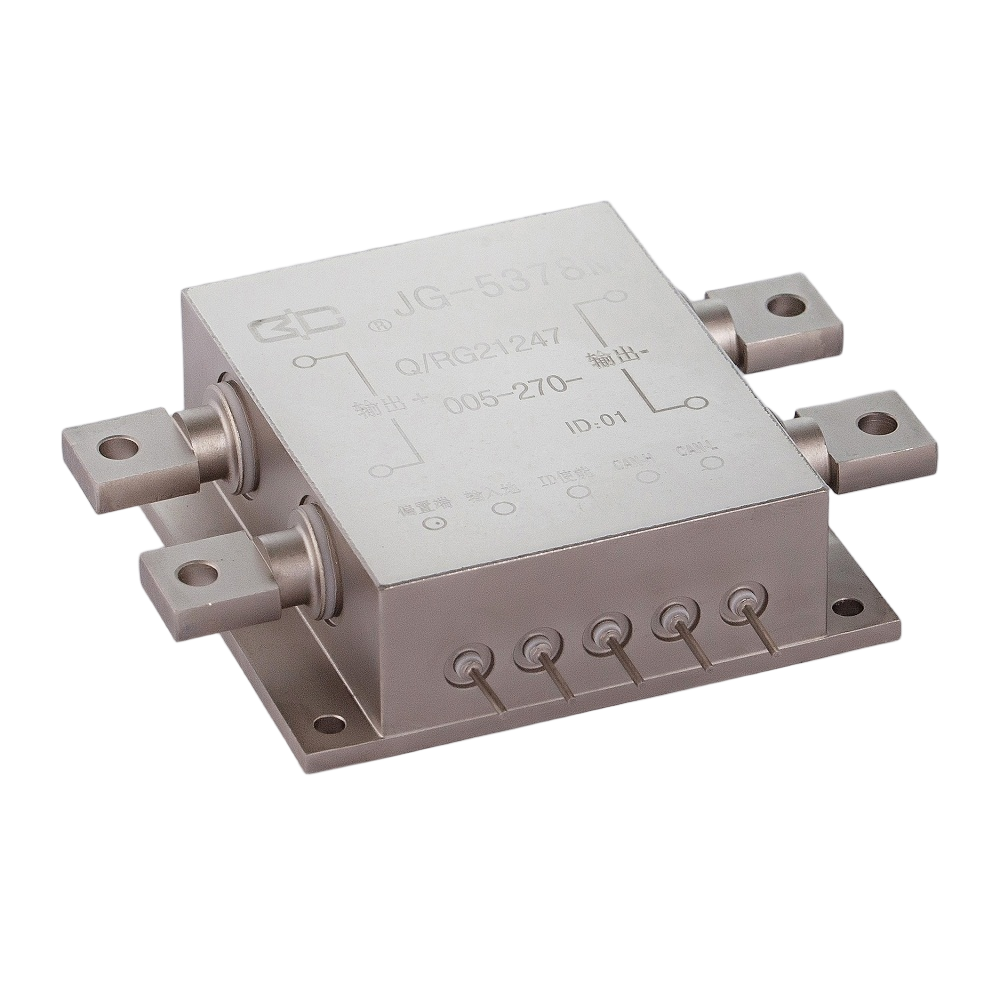

JG-5378M	JG-5378M電源コントローラーは、CANバス通信機能を備えた密封型のソリッドステート電源コントローラーです。ソリッドステート電源制御技術とコンピュータ技術を統合しており、リモート電源制御を実現できます。I2t逆时限過電流保護、CANバス通信、短絡保護、スイッチ状態、負荷電流および負荷電圧照会などの機能を備えています。この製品は、航空、宇宙など分野における兵器・装備品の電源分配システムに使用できます。

*** 製品の詳細については、販売代理店にお問い合わせください。
