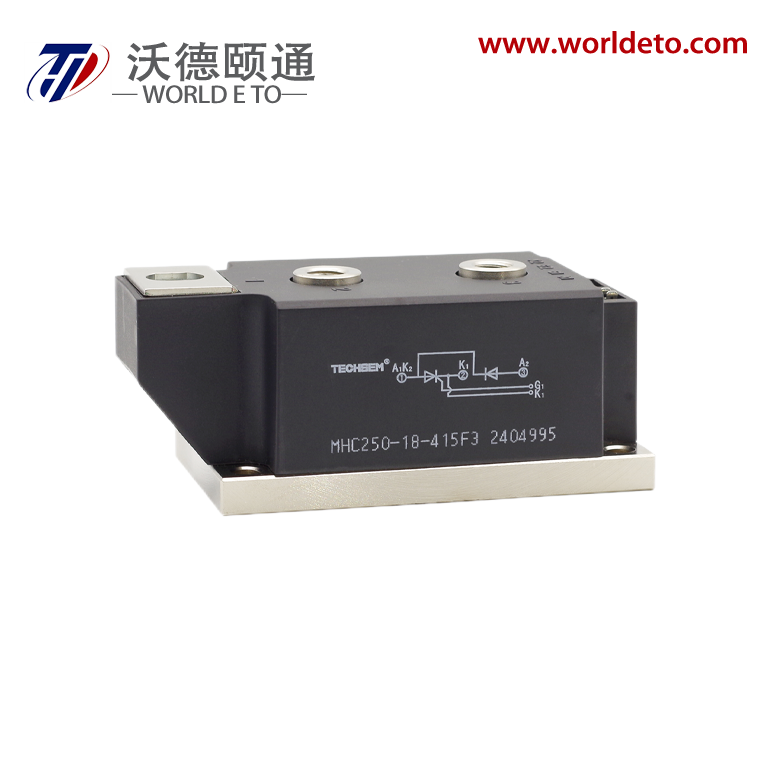

Gyors helyreállítási diódamódulok , MZ x25 0,Légkondicionálás ,a TECHSEM készítette.
VRRM |
Típus és körvonal |
|
600V
800V
1000V
1200V
1400V
1600V
1800V
1800V
|
MZx250-06-415F3
MZx250-08-415F3
MZx250-10-415F3
MZx250-12-415F3
MZx250-14-415F3
MZx250-16-415F3
MZx250-18-415F3
MZ250-18-415F3G
|
Az MZx bármilyen típusú MZC, MZA, MZK
Jellemzők ：
- Izolált rögzítőalap 3000V~
-
Nyomásérintkezős technológia Megnövelt teljesítményciklus képesség
- Hely- és súlymegtakarítás
Tipikus alkalmazások ：
- Inverter
- Induktív fűtés
- Vágó
|
Szimbólum
|
A tulajdonságok
|
A vizsgálati feltételek
|
Tj( ℃ ) |
Érték |
Egység
|
Min. |
Típus |
Max. |
IF(AV) |
Átlagos előre irányuló áram |
180° fél szinuszos hullám 50Hz
Egyoldali hűtés, TC=85 ℃
|
140
|
|
|
250 |
A |
IF (RMS) |
RMS előre irányuló áram |
|
|
392 |
A |
IRRM |
Ismétlődő csúcsáram |
vRRM-nél |
140 |
|
|
70 |
mA |
IFSM |
Túláram Előre Áram |
10ms fél szinuszhullám VR=0.6VRRM |
140
|
|
|
6.2 |
kA |
Én... 2t |
I2t az olvadási koordinációhoz |
|
|
192 |
103A 2s |
VFO |
Küszöbfeszültség |
|
140
|
|
|
1.08 |
V. |
rF |
Előre irányuló lejtési ellenállás |
|
|
0.35 |
férfi |
VFM |
Csúcs előre irányuló feszültség |
IFM=750A |
25 |
|
|
1.55 |
V. |
trr |
Visszafelé Helyreállító Idő |
IFM=300A, tp=4000μs, -di/dt=20A/μs, VR=50V |
140 |
|
4 |
|
μs |
25 |
|
3 |
|
μs |
Rth(j-c) |
Hőellenállás csatlakozótól a házig |
Egyoldali hűtés chipenként |
|
|
|
0.150 |
℃ /W |
Rth(c-h) |
Hőellenállás a háztól a hűtőbordáig |
Egyoldali hűtés chipenként |
|
|
|
0.040 |
℃ /W |
VISO |
Szigetelési feszültség |
50Hz, R.M.S, t= 1min, Iiso:1mA(MAX) |
|
3000 |
|
|
V. |
|
FM
|
Terminál csatlakozási nyomaték (M10) |
|
|
10.0 |
|
12.0 |
N·m |
Rögzítési nyomaték (M6) |
|
|
4.5 |
|
6.0 |
N·m |
Tvj |
Kötési hőmérséklet |
|
|
-40 |
|
140 |
℃ |
TSTG |
Tárolási hőmérséklet |
|
|
-40 |
|
125 |
℃ |
Wt |
Súly |
|
|
|
1260 |
|
g |

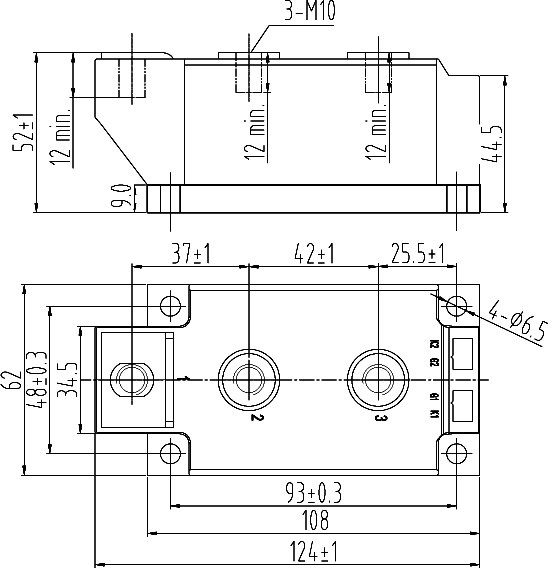

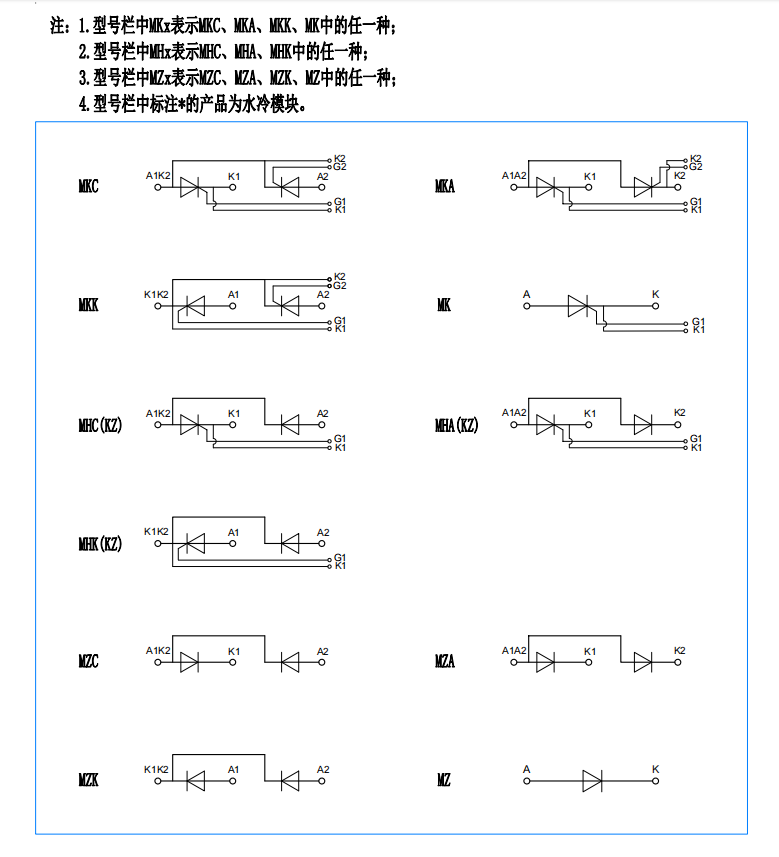

Az ábrázolás |
