MTx1200 MFx1200, Tirisztor/Dióda Modulok, Levegő Hűtés

VRRM,VDRM

Típus és körvonal

600V

MTx1200-06-412F3

MFx1200-06-412F3

800V

MTx1200-08-412F3

MFx1200-08-412F3

1000V

MTx1200-10-412F3

MFx1200-10-412F3

1200V

MTx1200-12-412F3

MFx1200-12-412F3

1400V

MTx1200-14-412F3

MFx1200-14-412F3

1600V

MTx1200-16-412F3

MFx1200-16-412F3

1800V

MTx1200-18-412F3

MFx1200-18-412F3

1800V

MT1200-18-412F3G

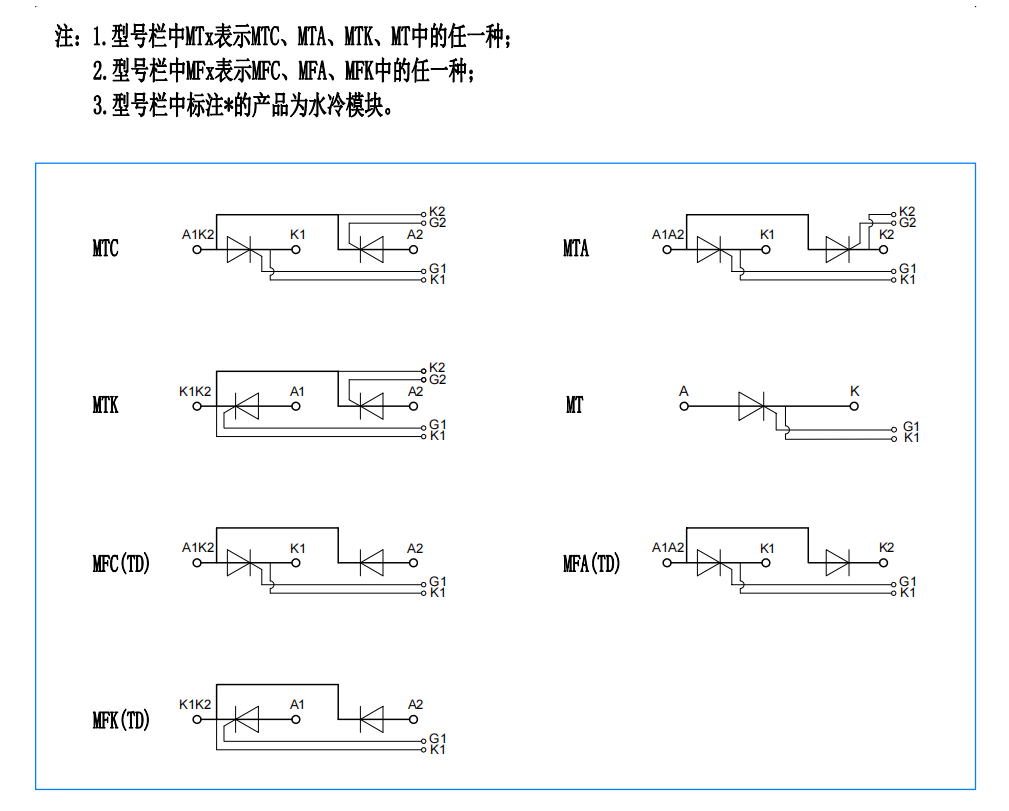

Szimbólum

A tulajdonságok

A vizsgálati feltételek

Tj( ℃ )

Érték

Egység

Min.

Típus

Max.

IT ((AV)

Átlagos bekapcsolt állapotú áram

180° fél szinuszos hullám 50Hz

Egyoldali hűtés, TC=60 ℃

125

1200

A

IT(RMS)

RMS bekapcsolt állapotú áram

1884

A

Idrm Irrm

Ismétlődő csúcsáram

vDRM-nél VRRM-nél

125

55

mA

ITSM

Túlfeszültség bekapcsolt állapotú áram

VR=60%VRRM,,t=10ms félszinusz,

125

26

kA

I2t

I2t az olvadási koordinációhoz

125

3380

10³A ²s

VTO

Küszöbfeszültség

125

0.70

V.

rt

Bekapcsolt állapotú lejtési ellenállás

0.14

mΩ

VTM

Csúcs bekapcsolt állapotú feszültség

ITM=3000A

25

1.96

V.

dv/dt

Kritikus feszültségnövekedési sebesség kikapcsolt állapotban

VDM=67%VDRM

125

1000

V/μs

di/dt

Kritikus emelkedési sebesség a bekapcsolt állapotú áramra

Kapu forrás 1.5A

tr ≤0.5μs Ismétlődő

125

200

A/μs

IGT

Kapu indító áram

VA=12V, IA=1A

25

30

200

mA

Vgt.

Kapu indító feszültség

0.8

3.0

V.

IH

Tartó áram

10

200

mA

A II.

Rögzítő áram

1500

mA

VGD

Nem indító kapu feszültség

VDM=67%VDRM

125

0.20

V.

Rth(j-c)

Hőellenállás csatlakozótól a házig

180-nál ° szinusz. Egyoldalas hűtés chipenként

0.048

℃ /W

Rth(c-h)

Hőellenállás a háztól a hűtőbordáig

180-nál ° szinusz. Egyoldalas hűtés chipenként

0.020

℃ /W

VISO

Szigetelési feszültség

50Hz, R.M.S, t=1min, Iiso: 1mA (max)

3000

V.

FM

A terminál csatlakozási nyomaték ((M12)

12.0

16.0

N·m

A járműveknek a következőkre kell figyelniük:

10.0

12.0

N·m

Tvj

Kötési hőmérséklet

-40

125

℃

TSTG

Tárolási hőmérséklet

-40

125

℃

Wt

Súly

3660

g

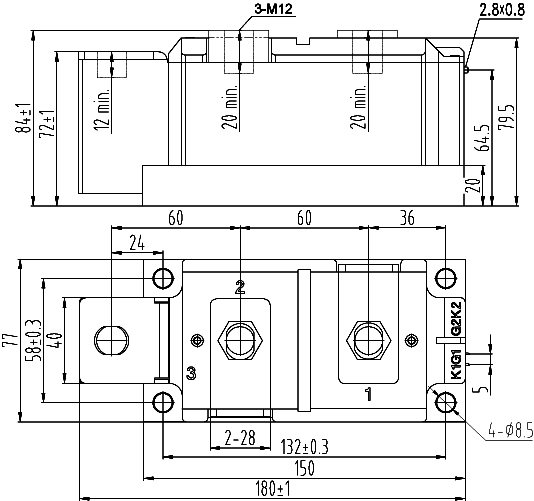

Az ábrázolás

412F3
