Rövid bevezetés

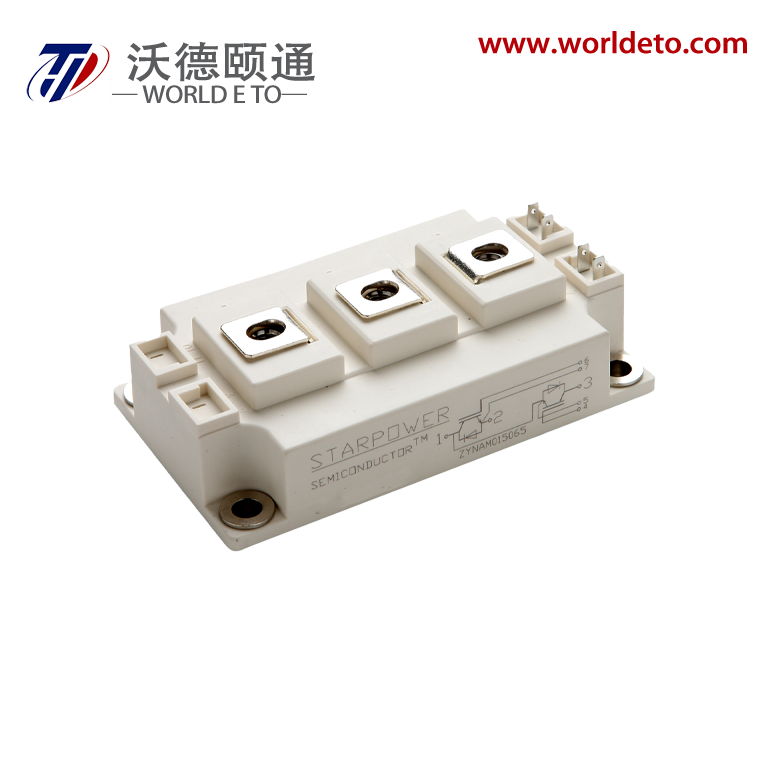

IGBT modul , amelyet a STARPOWER gyártott. 1700V 300A.
Jellemzők
-
Alacsony VCE(sat) Árok IGBT tECHNOLOGIA
- 10 μs rövidzárlat-képesség
-
VCE (szaturány) -val/-vel pozitív hőmérséklet szorzó
- Maximális csomóponti hőmérséklet 175oC
- Alacsony induktancia
- Gyors és puha fordított helyreállítási anti-párhuzamos FWD
- DBC technológiát használó, szigetelt réz alaplemez
Tipikus Alkalmazások
- Inverter motor meghajtáshoz
- AC és DC szervó meghajtó erősítő
- Folyamatlan Ultraszintű Áramellenállás
Abszolút Legfeljebb Szabályozás T C =25 o C kivéve, ha egyébként megjegyzés
IGBT
Szimbólum |
Leírás |
Értékek |
Egység |
V. A CES |
A kollektor-kibocsátó feszültség |
1700 |
V. |
V. GES |
Kapu-kibocsátó feszültség |
±20 |
V. |
Én... C |
Gyűjtőáram @ T C =25 o C
@ T C = 100o C
|
493
300
|
A |
Én... A CM |
Pulzáló gyűjtőáram t p =1 ms |
600 |
A |
P M |
A legnagyobb energiafelosztás T =175 o C |
1829 |
W |
Diódák
Szimbólum |
Leírás |
Értékek |
Egység |
V. RRM |
Ismétlődő csúcs visszafelé feszültség |
1700 |
V. |
Én... F |
Diódák folyamatos előrehajtás bérleti díj |
300 |
A |
Én... FM |
Dióda maximális előre irányuló áram t p =1 ms |
600 |
A |
Modul
Szimbólum |
Leírás |
Értékek |
Egység |
T jmax |
A csatlakozás maximális hőmérséklete |
175 |
o C |
T jopp |
A csatlakozó üzemfoka hőmérséklete |
-40 és +150 között |
o C |
T STG |
Tárolási hőmérséklet Hatótávolság |
-40 és +125 között |
o C |
V. ISO-k |
A szigetelési feszültség RMS,f=50Hz,t=1 min. |
4000 |
V. |
IGBT A tulajdonságok T C =25 o C kivéve, ha egyébként megjegyzés
Szimbólum |
Paraméter |
A vizsgálati feltételek |
Min. |
- Tipikus. |
- Max, kérlek! |
Egység |
|
V. CE (szombat)
|
A gyűjtő a kibocsátóhoz
Telítettség
|
Én... C =300A,V Általános energia =15V, T j =25 o C |
|
1.85 |
2.20 |
V.
|
Én... C =300A,V Általános energia =15V, T j = 125 o C |
|
2.25 |
|
Én... C =300A,V Általános energia =15V, T j =150 o C |
|
2.35 |
|
V. Általános energia (a ) |
A kapcsoló-kibocsátó küszöbértéke Feszültség |
Én... C = 12.0mA,V CE =V Általános energia , T j =25 o C |
5.6 |
6.2 |
6.8 |
V. |
Én... A CES |
Gyűjtő Vágás -Ki van kapcsolva.
A jelenlegi
|
V. CE = V. A CES ,V. Általános energia =0V,
T j =25 o C
|
|
|
1.0 |
mA |
Én... GES |
A kapuk kibocsátójának szivárgása A jelenlegi |
V. Általános energia = V. GES ,V. CE =0V, T j =25 o C |
|
|
400 |
nA |
R Gint |
Belső kapu ellenállás a |
|
|
2.5 |
|
ó |
C a) |
Bevezető kapacitás |
V. CE = 25V, f=1Mhz,
V. Általános energia =0V
|
|
36.1 |
|
nF |
C res |
Visszafordítás
A kapacitás
|
|
0.88 |
|
nF |
Q G |
Kapu díj |
V. Általános energia =- 15…+15V |
|
2.83 |
|
μC |
t m (a ) |
Beállítási késleltetési idő |
V. CC =900V,I C =300A, R G =2.4Ω,
V. Általános energia =±15V, T j =25 o C
|
|
204 |
|
cs |
t r |
Felemelkedési idő |
|
48 |
|
cs |
t m (ki van kapcsolva. ) |
Kiállás Késésítési idő |
|
595 |
|
cs |
t f |
Őszidő |
|
100 |
|
cs |
E a |
Beállítva Átváltás
Veszély
|
|
69.3 |
|
mJ |
E ki van kapcsolva. |
Kiállító kapcsoló
Veszély
|
|
63.3 |
|
mJ |
t m (a ) |
Beállítási késleltetési idő |
V. CC =900V,I C =300A, R G =2.4Ω
v. Általános energia =±15V, T j = 125o C
|
|
224 |
|
cs |
t r |
Felemelkedési idő |
|
55 |
|
cs |
t m (ki van kapcsolva. ) |
Kiállás Késésítési idő |
|
611 |
|
cs |
t f |
Őszidő |
|
159 |
|
cs |
E a |
Beállítva Átváltás
Veszély
|
|
96.8 |
|
mJ |
E ki van kapcsolva. |
Kiállító kapcsoló
Veszély
|
|
99.0 |
|
mJ |
t m (a ) |
Beállítási késleltetési idő |
V. CC =900V,I C =300A, R G =2.4Ω
v. Általános energia =±15V, T j = 150o C
|
|
240 |
|
cs |
t r |
Felemelkedési idő |
|
55 |
|
cs |
t m (ki van kapcsolva. ) |
Kiállás Késésítési idő |
|
624 |
|
cs |
t f |
Őszidő |
|
180 |
|
cs |
E a |
Beállítva Átváltás
Veszély
|
|
107 |
|
mJ |
E ki van kapcsolva. |
Kiállító kapcsoló
Veszély
|
|
105 |
|
mJ |
|
Én... A sz.
|
SC-adatok
|
t P ≤ 10 μs,V Általános energia =15V,
T j =150 o C,V CC = 1000V, V. A CEM ≤1700V
|
|
1200
|
|
A
|
Diódák A tulajdonságok T C =25 o C kivéve, ha egyébként megjegyzés
Szimbólum |
Paraméter |
A vizsgálati feltételek |
Min. |
- Tipikus. |
- Max, kérlek! |
Egyedülálló egységek |
|
V. F
|
Előrehajtó diódák
Feszültség
|
Én... F =300A,V Általános energia =0V,T j =25 o C |
|
1.80 |
2.25 |
V.
|
Én... F =300A,V Általános energia =0V,T j = 125o C |
|
1.90 |
|
Én... F =300A,V Általános energia =0V,T j = 150o C |
|
1.95 |
|
Q r |
Helyreállított töltés |
V. R =900V,I F =300A,
-di/dt=5400A/μs,V Általános energia =- 15V T j =25 o C
|
|
55 |
|
μC |
Én... RM |
A csúcs fordított
Visszanyerési áram
|
|
297 |
|
A |
E a felvétel |
Visszafordított helyreállítás Energia |
|
32.2 |
|
mJ |
Q r |
Helyreállított töltés |
V. R =900V,I F =300A,
-di/dt=5400A/μs,V Általános energia =- 15V T j = 125 o C
|
|
116 |
|
μC |
Én... RM |
A csúcs fordított
Visszanyerési áram
|
|
357 |
|
A |
E a felvétel |
Visszafordított helyreállítás Energia |
|
68.2 |
|
mJ |
Q r |
Helyreállított töltés |
V. R =900V,I F =300A,
-di/dt=5400A/μs,V Általános energia =- 15V T j =150 o C
|
|
396 |
|
μC |
Én... RM |
A csúcs fordított
Visszanyerési áram
|
|
120 |
|
A |
E a felvétel |
Visszafordított helyreállítás Energia |
|
81.6 |
|
mJ |
Modul A tulajdonságok T C =25 o C kivéve, ha egyébként megjegyzés
Szimbólum |
Paraméter |
Min. |
- Tipikus. |
- Max, kérlek! |
Egység |
L CE |
Sétáló induktancia |
|
|
20 |
nH |
R CC+EE |
Modul ólomállás nce, Terminal a Chiphez |
|
0.35 |
|
mΩ |
R thJC |
A "Case-to-Case" (IGB-onként) T)
Keresztmetszet és ház (per Di ód)
|
|
|
0.082
0.129
|
K/W |
|
R thCH
|
Case-to-Heatsink (per IGBT)
A hőszink (p) er dióda)
Case-to-Heatsink (per Modul)
|
|
0.033
0.051
0.010
|
|
K/W |
Férfi |
Terminál csatlakozási nyomaték, Függöny M6 Szerelési nyomaték, Függöny M6 |
2.5
3.0
|
|
5.0
5.0
|
N.m. |
G |
Súly a Modul |
|
300 |
|
g |
