Application des CAN haute précision et faible consommation (CM1103/CM1106) dans l'automatisation industrielle

1. Introduction

Schéma d'architecture

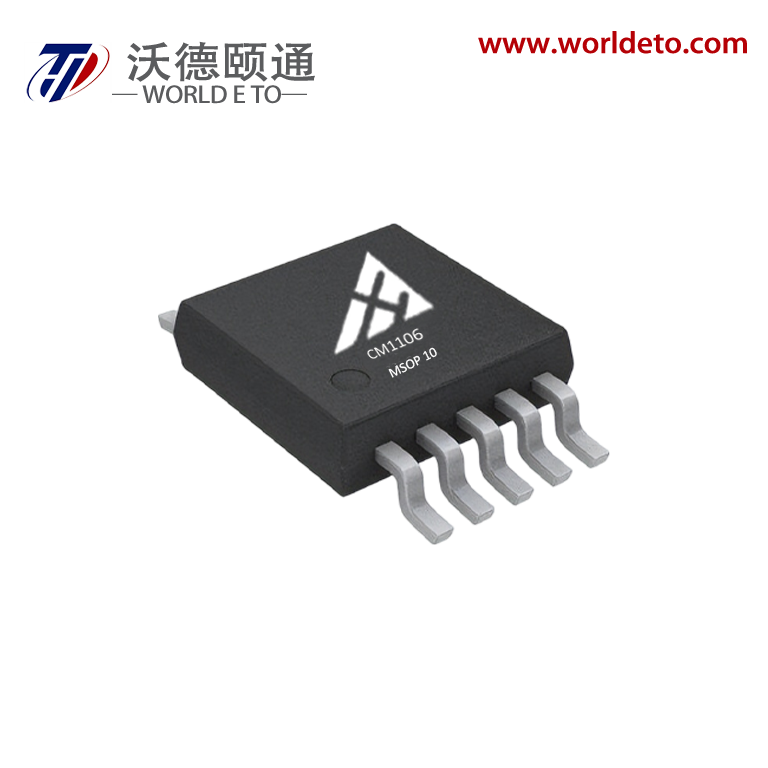

Les CM1103/CM1106 sont des ADC hautement intégrés, haute précision, à faible consommation et à faible coût, introduits par Simu Microelectronics. Avec une résolution d'échantillonnage allant jusqu'à 7 µV, ils peuvent satisfaire les exigences de la plupart des applications d'échantillonnage de capteurs de température. Leur impédance d'entrée, atteignant plusieurs mégaohms, permet de connecter directement les ADC à la plupart des capteurs résistifs sans dégrader la précision du capteur.

La famille CM110x offre des interfaces I²C et SPI, facilitant l'interfaçage des clients avec différents processeurs. En outre, le CM1106 intègre un capteur de température interne haute précision, qui peut être utilisé directement pour la mesure de température embarquée et la compensation de soudure froide des thermocouples.

2. Caractéristiques de la famille CM110x

• Fonctionnement à simple alimentation : 2,5 V à 5,5 V

• Consommation ultra-faible : 270 µA (mode de conversion continue)

• Courant en mode veille : 2 µA

• Taux de données de sortie programmable : 6,25 SPS à 2 kSPS

• Référence de tension haute précision intégrée : 10 ppm/°C

• Plages d'entrée analogique programmables : ±0,256 V à ±6,144 V

• Capteur de température interne haute précision (CM1106)

• Comparateur interne programmable (CM1103)

• 4 entrées simples / 2 canaux d'entrée différentiels



3. Aperçu de la solution

Avec le développement rapide de l'automatisation industrielle et le niveau croissant d'intelligence des usines, les instruments d'automatisation industrielle ont ces dernières années commencé à passer des systèmes analogiques aux systèmes numériques. Avec l'adoption de microcontrôleurs et de application circuits intégrés spécifiques, les dispositifs d'automatisation industrielle produits évoluent progressivement vers des équipements intelligents.

La température est un paramètre critique dans la production industrielle, et les capteurs de température jouent un rôle essentiel dans tout le domaine de l'automatisation industrielle. Selon différentes technologies de détection, une grande variété de capteurs de température est disponible, y compris des capteurs de température infrarouges, des détecteurs de température à résistance (RTD), des thermistances et des thermocouples. Ces applications de mesure de température conviennent particulièrement bien au conditionnement de signal et à l'acquisition de données à l'aide de la famille CM110x.

Au-delà de la détection de température, les avantages intrinsèques des dispositifs CM110x les rendent également idéaux pour un large éventail d'applications de capteurs industriels, telles que les capteurs de niveau résistifs, les capteurs de gaz résistifs, l'analyse de la qualité de l'eau et les turbidimètres. Ces capteurs présentent généralement une impédance de sortie élevée et une sensibilité relativement faible, nécessitant souvent des amplificateurs opérationnels de haute précision pour le conditionnement et l'amplification du signal.

4. Avantages du produit
