الجزء رقم Y76KAD(D) -KT73cT
كتيب المنتج:حمل
نبذة مختصرة عن المنتج:

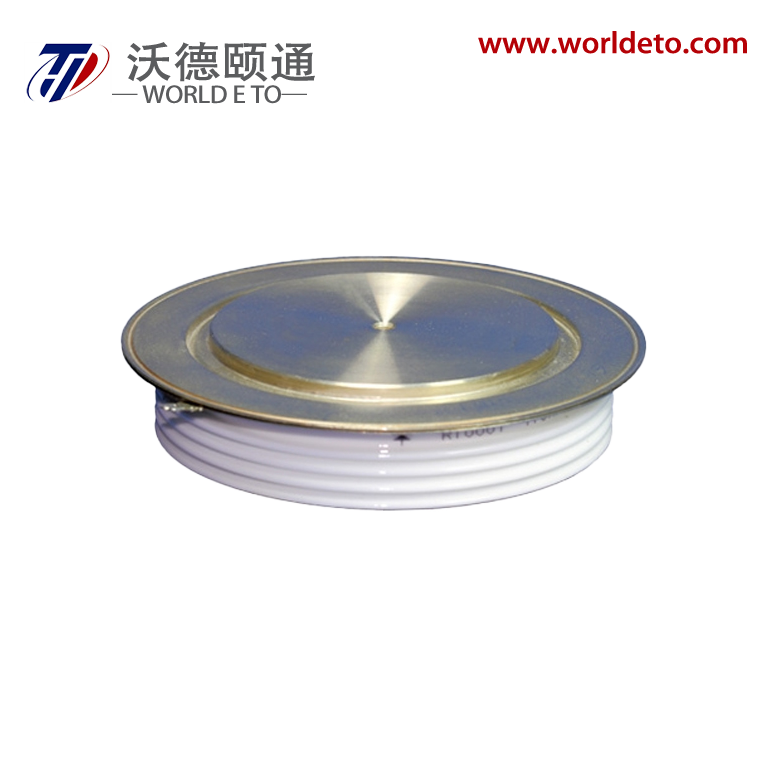

Y76KAD، من إنتاج TECHSEM، وهو مصنّع مشهور للترانزيستورات في الصين.
2600A، 1400V، tq 10~25µs. تُستخدم هذه المنتجات على نطاق واسع في تسخين الحث عالي التيار، لحام الإلكترونيات، المحولات ذاتية التحويل، التحكم في سرعة المحرك التيار المتردد.
التطبيقات الصناعية على نطاق واسع أكدت بشكل كامل على موثوقيته. المنتج يتمتع بجودة مستقرة وموثوقية عالية. حظي بإشادة كبيرة من المستخدمين.
أنا T(AV) |
2600أ |
الخامس DRM الخامس RRM |
1200V 1400V |
ت ق |
10~ 25μs |
المميزات ：
التطبيقات النموذجية
|
الرمز |
الخصائص |
ظروف الاختبار |
Tj( 。C) |
القيمة |
وحدة |
|||
دقيقة |
نوع |
ماكس |
||||||
(IT)) |
متوسط تيار الحالة النشطة |
180。نصف موجة الصين 50 هرتز بطء الجانبين |
TC=55 。ج |
125 |
|
|
2600 |
أ |
TC=70 。ج |
125 |
|
|
2200 |
أ |
|||
IDRM إدارة التداول |
ذروة متكررة تيار |
عند VDRM tp= 10 مللي ثانية عند VRRM tp= 10 مللي ثانية |
125 |
|
|
300 |
م.أ. |
|
ITSM |
تيار الحالة النشطة المفاجئ |
10 مللي ثانية نصف موجة جيبية VR=0.6VRRM |
125 |
|
|
35 |
kA |
|
أنا 2ت |
أنا 2t لتنسيق الانصهار |
|
|
6125 |
103أ 2س |
|||
VTO |
الجهد الحدودي |
|
125 |
|
|
1.38 |
الخامس |
|
rT |
مقاومة ميل الحالة النشطة |
|
|
0.20 |
mΩ |
|||
VTM |
جهد الذروة في الحالة النشطة |
ITM=4000A، F=40kN |
25 |
|
|
2.50 |
الخامس |
|
dv/dt |
معدل الزيادة الحرجة في حالة الإيقاف الجهد |
VDM=67%VDR |
125 |
|
|
1000 |
V/μs |
|
di/dt |
معدل الزيادة الحرجة أكسجين f في حالة تيار |
VDM=67%VDRM، نبضة البوابة tr ≤0.5μs IGM= 1.5A |
125 |
|
|
1500 |
A/μs |
|
قصر |
رسوم الاسترداد |
ITM=2000A، tp=4000μs، di/dt=-20A/μs،VR=50V |
125 |
|
60 |
|
ميكروسانتيرول |
|
tq |
الدوائر المتحولة t وقت إغلاق |
ITM=2000A،tp=4000μs، VR=50V dv/dt=30V/μs ، di/dt=-20A/μs |
125 |
10 |
|
25 |
μs |
|
إيه جي تي |
تيار تحفيز البوابة |
VA= 12V، IA= 1 أمبير |
25 |
40 |
|
300 |
م.أ. |
|
Vgt |
جهد تحفيز البوابة |
0.8 |
|
3.0 |
الخامس |
|||
أنا H |
تيار الاحتفاظ |
20 |
|
1000 |
م.أ. |
|||
VGD |
جهد البوابة غير المحفز |
VDM=67%VDRM |
125 |
|
|
0.3 |
الخامس |
|
Rth(j-c) |
المقاومة الحرارية الوصلة إلى العلبة |
بطء الجانبين قوة التشنج 40kN |
|
|
|
0.010 |
。ج /W |
|
Rth(c-h) |
المقاومة الحرارية حالة إلى مبدد الحرارة |
|
|
|
0.003 |
|||
فم |
قوة التركيب |
|
|
35 |
|
47 |
كيلو نيوتن |
|
تيفي |
درجة حرارة الوصلة |
|
|
-40 |
|
125 |
。ج |
|
TSTG |
درجة حرارة التخزين |
|
|
-40 |
|
140 |
。ج |
|
و |
الوزن |
|
|
|
1100 |
|
g |
|
المخطط |
KT73cT |
|||||||
المخطط
مختبر مجهز جيدًا
لدينا مختبر مجهز جيدًا لإجراء الاختبارات والتحكم الصارم في جودة منتجاتنا المنتجات .وهذا يضمن وصول نسبة منتجاتنا المؤهلة التي نسلمها للعملاء إلى 100%
مصنع حديث آلي
تُسهم المصنع الآلي الحديث في ضمان توافق عالٍ لجميع مؤشرات الأداء الخاصة بمنتجاتنا، مع تقليل الفروق في مواصفات كل منتج قدر الإمكان. ويساهم هذا ليس فقط في ضمان موثوقية وثبات منتجاتنا، بل يُعد أيضًا ضمانًا مهمًا لتشغيل معدات العملاء بشكل آمن وموثوق.
سعة إنتاجية كافية
تضمن قوة المصنّع وسعة إنتاجه الكبيرة التسليم في الوقت المحدد لكل طلبية.
حالة التطبيق
وحدة ديود التردد العالي 2000 هرتز للحام الدقيق
1. القيمة الجوهرية
حل التحديات الحرجة في اللحام:
نقطة الألم ：
--عدم استقرار القوس
--تناثر (8%)
--احتراق الصفائح الرقيقة
حلنا:
--موجة تيار متردد 2000 هرتز
--يُلغي **انحراف القوس** في المواد المغناطيسية
--التحكم الإجباري في القطرات **<3% تناثر** (معتمد وفقًا لمعايير ISO 5826)
**قدرة لحام** الفولاذ المقاوم للصدأ بسمك 0.1 مم
--دقة حرارية ±5%
2. المواصفات الفنية
--التكرار: 2000 هرتز ±2% (قابل للتعديل)
--سعة التيار: 200-1500 أمبير (وحدة متعددة الطبقات قابلة للتكديس)
