مقدمة موجزة

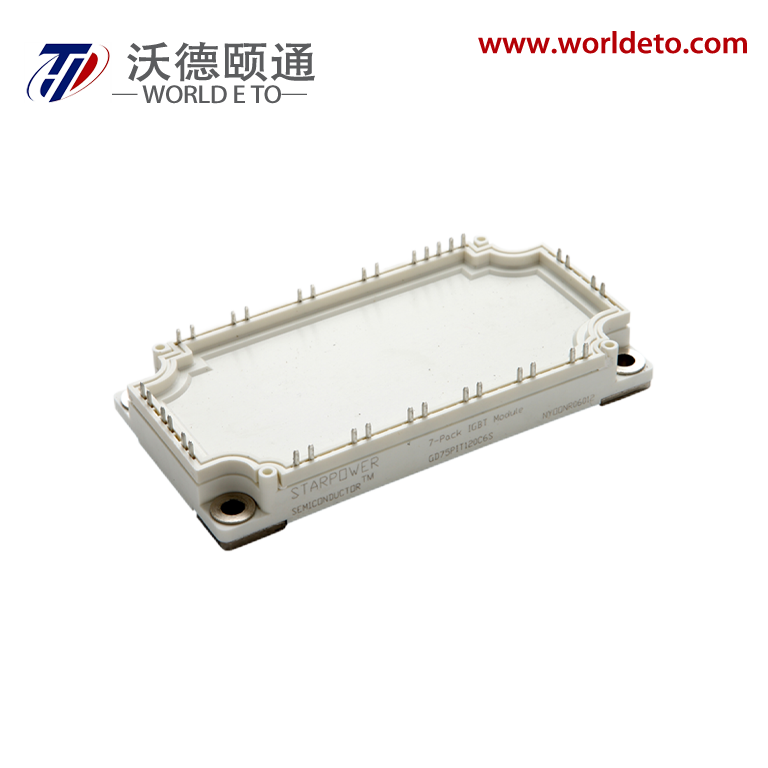

وحدة IGBT ,من إنتاج القوة النجمية . 1700V 150أ.
المزايا
- تكنولوجيا IGBT خندق VCE(sat) المنخفضة
- قدرة على الاختصار في 10μs
- VCE(sat) مع معامل درجة حرارة إيجابي
- درجة حرارة التقاطع القصوى 175 درجة مئوية
- حالة الحثية المنخفضة
- الوصول العكسي السريع والنعم ضد FWD الموازية
- لوحات النحاس المعزولة باستخدام تقنية DBC
التطبيقات النموذجية
- عاكس للدفع بالسيارة
- مكبرات محركات التيار المتردد و المتردد
- مورد تزويد الطاقة بدون انقطاع
مطلقة الحد الأقصى التصنيفات T ف =25أو ج ما لم خلاف ذلك ملاحظ
عاكس IGBT
الرمز |
الوصف |
القيم |
الوحدة |
V CES |
الجهد الكليّ - الإصدار |
1700 |
V |
V GES |
فولتاج جهاز البوابة |
±20 |
V |
تُستخدَم ج |
تيار المجمع @ T ج =25أو ج @ T ج =95أو ج |
232
150
|
أ |
تُستخدَم سم |
تيار المجمع النبضي t فوسفور =1ms |
300 |
أ |
فوسفور د |
الحد الأقصى لتفريغ الطاقة @ T ج =175أو ج |
828 |
و |
محولات الديود
الرمز |
الوصف |
القيم |
الوحدة |
V RRM |
فولت عكسية الذروة المتكررة العمر |
1700 |
V |
تُستخدَم ف |
الديود المستمر للأمام Cu تيار |
150 |
أ |
تُستخدَم فم |
التيار الأمامي الأقصى للديود t فوسفور =1ms |
300 |
أ |
دايود-مستطير
الرمز |
الوصف |
القيمة |
الوحدة |
V RRM |
فولت عكسية الذروة المتكررة العمر |
1800 |
V |
تُستخدَم أو |
تيار الإخراج المتوسط 5 0Hz/60Hz، موجة جيبية |
150 |
أ |
تُستخدَم FSM |
التيار المفاجئ للأمام الحالي t فوسفور =10ms @ T ج =25أو ج @ T ج =150أو ج |
1600
1400
|
أ |
تُستخدَم 2t |
تُستخدَم 2t-value،t فوسفور =10ms @ T ج =25أو ج @ T ج =150أو ج |
13000
9800
|
أ 2س |
وحدة
الرمز |
الوصف |
القيمة |
الوحدة |
T jmax |
درجة حرارة الاتصال القصوى (مغير التردد) درجة حرارة الاتصال القصوى (المستطير) |
175
150
|
أو ج |
T جوب |
درجة حرارة نقطة التقاطع |
-40 إلى +150 |
أو ج |
T (مادة جنسية) |
نطاق درجة حرارة التخزين |
-40 إلى +125 |
أو ج |
V ISO |
جهد العزل RMS,f=50Hz,t =1دقيقة |
4000 |
V |
IGBT -عاكس الخصائص T ج =25أو ج ما لم خلاف ذلك ملاحظ
الرمز |
المواصفات الفنية |
ظروف الاختبار |
الحد الأدنى |
-أجل |
الأعلى. |
الوحدة |
|
V (مجلس)
|
من المجمع إلى المصدر فولتاج التشبع
|
تُستخدَم ج =150A,V جنرال =15 فولت T ج =25أو ج |
|
1.85 |
2.20 |
V
|
تُستخدَم ج =150A,V جنرال =15 فولت T ج =125أو ج |
|
2.25 |
|
تُستخدَم ج =150A,V جنرال =15 فولت T ج =150أو ج |
|
2.35 |
|
V جنرال (th) |
عتبة البوابة الإصدارية الجهد الكهربائي |
تُستخدَم ج =6.00م.أ. ,V CE =V جنرال , T ج =25أو ج |
5.6 |
6.2 |
6.8 |
V |
تُستخدَم CES |
جمعية قطع -إيقاف حالي |
V CE =V CES ,V جنرال =0V، T ج =25أو ج |
|
|
5.0 |
م.أ. |
تُستخدَم GES |
تسرب في الناقل حالي |
V جنرال =V GES ,V CE =0V، T ج =25أو ج |
|
|
400 |
غير متوفر |
القضيب غينت |
المقاومة الداخلية للبوابة أنس |
|
|
4.3 |
|
ω |
ج يس |
سعة الدخول |
V CE =25 فولت,f=1 ميغا هرتز, V جنرال =0V |
|
18.1 |
|
الـ NF |
ج ريس |
نقل عكسي السعة |
|
0.44 |
|
الـ NF |
س ج |
رسوم البوابة |
V جنرال =-15 …+15V |
|
1.41 |
|
ميكروسانتيرول |
t د (على ) |
وقت تأخير التشغيل |
V سي سي =900فولت،I ج =150A, القضيب ج =4.7Ω,V جنرال =±15 فولت م س =46nH ,T ج =25أو ج
|
|
292 |
|
nS |
t القضيب |
وقت الارتفاع |
|
55 |
|
nS |
t (أطفأ) |
إيقاف التشغيل وقت التأخير |
|
458 |
|
nS |
t ف |
وقت الخريف |
|
392 |
|
nS |
هـ على |
تشغيل التبديل خسارة |
|
33.6 |
|
ملي جول |
هـ إيقاف |
إيقاف التبديل خسارة |
|
26.3 |
|
ملي جول |
t د (على ) |
وقت تأخير التشغيل |
V سي سي =900فولت،I ج =150A, القضيب ج =4.7Ω,V جنرال =±15 فولت م س =46nH ,T ج =125أو ج
|
|
342 |
|
nS |
t القضيب |
وقت الارتفاع |
|
67 |
|
nS |
t (أطفأ) |
إيقاف التشغيل وقت التأخير |
|
520 |
|
nS |
t ف |
وقت الخريف |
|
568 |
|
nS |
هـ على |
تشغيل التبديل خسارة |
|
50.5 |
|
ملي جول |
هـ إيقاف |
إيقاف التبديل خسارة |
|
35.7 |
|
ملي جول |
t د (على ) |
وقت تأخير التشغيل |
V سي سي =900فولت،I ج =150A, القضيب ج =4.7Ω,V جنرال =±15 فولت م س =46nH ,T ج =150أو ج
|
|
352 |
|
nS |
t القضيب |
وقت الارتفاع |
|
68 |
|
nS |
t (أطفأ) |
إيقاف التشغيل وقت التأخير |
|
535 |
|
nS |
t ف |
وقت الخريف |
|
589 |
|
nS |
هـ على |
تشغيل التبديل خسارة |
|
53.3 |
|
ملي جول |
هـ إيقاف |
إيقاف التبديل خسارة |
|
36.3 |
|
ملي جول |
|
تُستخدَم SC
|
بيانات SC
|
t فوسفور ≤10 ميكروثانية، V جنرال =15 فولت
T ج =150أو C,V سي سي =1000V, V الميزانية ≤1700 فولت
|
|
600
|
|
أ
|
الديود -عاكس الخصائص T ج =25أو ج ما لم خلاف ذلك ملاحظ
الرمز |
المواصفات الفنية |
ظروف الاختبار |
الحد الأدنى |
-أجل |
الأعلى. |
الوحدة |
|
V ف
|
الديود الأمامي الجهد الكهربائي |
تُستخدَم ف =150A,V جنرال =0V،T ج =25أو ج |
|
1.80 |
2.25 |
V
|
تُستخدَم ف =150A,V جنرال =0V،T ج =125أو ج |
|
1.90 |
|
تُستخدَم ف =150A,V جنرال =0V،T ج =150أو ج |
|
1.95 |
|
س القضيب |
الرسوم المستردة |
V القضيب =900فولت،I ف =150A,
-di/dt=2340A/μs، V جنرال = 15 فولت م س =46nH ,T ج =25أو ج
|
|
21.3 |
|
ميكروسانتيرول |
تُستخدَم RM |
العكس
تيار الاسترداد
|
|
183 |
|
أ |
هـ ريك |
التعافي العكسي الطاقة |
|
20.4 |
|
ملي جول |
س القضيب |
الرسوم المستردة |
V القضيب =900فولت،I ف =150A,
-di/dt=2000A/μs، V جنرال = 15 فولت م س =46nH ,T ج =125أو ج
|
|
36.2 |
|
ميكروسانتيرول |
تُستخدَم RM |
العكس
تيار الاسترداد
|
|
196 |
|
أ |
هـ ريك |
التعافي العكسي الطاقة |
|
33.9 |
|
ملي جول |
س القضيب |
الرسوم المستردة |
V القضيب =900فولت،I ف =150A,
-di/dt=1830A/μs، V جنرال = 15 فولت م س =46nH ,T ج =150أو ج
|
|
41.2 |
|
ميكروسانتيرول |
تُستخدَم RM |
العكس
تيار الاسترداد
|
|
199 |
|
أ |
هـ ريك |
التعافي العكسي الطاقة |
|
36.3 |
|
ملي جول |
الديود -مُستقيم الخصائص T ج =25أو ج ما لم خلاف ذلك ملاحظ
الرمز |
المواصفات الفنية |
ظروف الاختبار |
الحد الأدنى |
-أجل |
الأعلى. |
الوحدة |
V ف |
الديود الأمامي الجهد الكهربائي |
تُستخدَم ج =150A, T ج =150أو ج |
|
0.90 |
|
V |
تُستخدَم القضيب |
التيار العكسي |
T ج =150أو C,V القضيب =1800V |
|
|
3.0 |
م.أ. |
NTC الخصائص T ج =25أو ج ما لم خلاف ذلك ملاحظ
الرمز |
المواصفات الفنية |
ظروف الاختبار |
الحد الأدنى |
-أجل |
الأعلى. |
الوحدة |
القضيب 25 |
المقاومة المقدرة |
|
|
5.0 |
|
kΩ |
∆R/R |
انحراف من القضيب 100 |
T ج =100 أو ج ,R 100=493.3Ω |
-5 |
|
5 |
% |
فوسفور 25 |
الطاقة
تبدد
|
|
|
|
20.0 |
ميلي واط |
ب 25/50 |
قيمة B |
القضيب 2=R 25خبرة [B 25/50(1/T 2- 1/(298.15K))] |
|
3375 |
|
ك |
ب 25/80 |
قيمة B |
القضيب 2=R 25خبرة [B 25/80(1/T 2- 1/(298.15K))] |
|
3411 |
|
ك |
ب 25/100 |
قيمة B |
القضيب 2=R 25خبرة [B 25/100(1/T 2- 1/(298.15K))] |
|
3433 |
|
ك |
وحدة الخصائص T ج =25أو ج ما لم خلاف ذلك ملاحظ
الرمز |
المواصفات الفنية |
الحد الأدنى |
-أجل |
الأعلى. |
الوحدة |
القضيب الـ (ثي جي سي) |
تقاطع -إلى -حالة دراسية (بيري إيه جي بي تي -عاكس ) الوصلة إلى الغلاف (لكل DIODE-مقلوب ر) الاتصال بالحالة (لكل دايود-مستطير ) |
|
|
0.181 0.300 0.289 |
كيلوغرام |
|
القضيب thCH
|
حالة دراسية -إلى -مبدد الحرارة (بيري إيه جي بي تي -عاكس )الحالة إلى المبرد (لكل دايود- متحول) حالة-إلى مذيب الحرارة (لكل دايود- مُستقيم) الحالة إلى غسالة الحرارة (في وحدة) |
|
0.092 0.152 0.146 0.009 |
|
كيلوغرام
|
م |
عزم تشغيل المسمار:M5 |
3.0 |
|
6.0 |
نيوتن متر |
ج |
الوزن من وحدة |
|
300 |
|
ج |
