وحدات ثنائيات الاسترداد السريع , MZ250 ,2800V~3000V,تبريد هوائي ,تم إنتاجه بواسطة TECHSEM .
VRRM |
النوع والمخطط |
|
2000 فولت
2200 فولت
2500 فولت
2800 فولت
3000 فولت
|
MZ250-20-417F2
MZ250-22-417F2
MZ250-25-417F2
MZ250-28-417F2
MZ250-30-417F2
|
المميزات ：
-
قاعدة تركيب معزولة 3000V~
-
تقنية الاتصال بالضغط مع زيادة قدرة دورة الطاقة
- توفير المساحة والوزن
التطبيقات النموذجية ：
- عاكس
- التدفئة بالتحكم
- ساطور
|
الرمز
|
CHARAC TERISTIC
|
ظروف الاختبار
|
Tj(°C)
|
القيمة |
وحدة
|
دقيقة |
نوع |
ماكس |
IF(AV) |
متوسط التيار الأمامي |
180° نصف موجة جيبية 50Hz
تبريد من جانب واحد, TC=85°C
|
140
|
|
|
250 |
أ |
IF(RMS) |
التيار الأمامي الجذري |
|
|
392 |
أ |
إدارة التداول |
تيار الذروة المتكرر |
عند VRRM |
140 |
|
|
50 |
م.أ. |
إيف إم إم |
تيار الذروة الأمامي |
10ms نصف موجة جيبية VR=0.6VRRM |
140
|
|
|
8 |
kA |
أنا 2ت |
أنا 2t لتنسيق الانصهار |
|
|
320 |
103أ 2س |
VFO |
الجهد الحدودي |
|
140
|
|
|
1.85 |
الخامس |
rF |
مقاومة الميل الأمامي |
|
|
0.50 |
mΩ |
VFM |
جهد الذروة الأمامي |
IFM=750A |
25 |
|
|
2.67 |
الخامس |
trr |
زمن الاسترداد العكسي |
IFM=300A, tp=4000μs, -di/dt=20A/μs, VR= 100V |
140 |
|
4 |
|
ميكروثانية |
Rth(j-c) |
المقاومة الحرارية من الوصلة إلى العلبة |
تبريد من جانب واحد لكل شريحة |
|
|
|
0.065 |
°C /W |
Rth(c-h) |
مقاومة حرارية من العلبة إلى المبرد |
تبريد من جانب واحد لكل شريحة |
|
|
|
0.030 |
°C /W |
فيزو |
فولتاج العزل |
50Hz,R.M.S,t= 1min,Iiso:1mA(MAX) |
|
3000 |
|
|
الخامس |
|
فم
|
عزم ربط الطرف (M10) |
|
|
10 |
|
12 |
ن·م |
عزم التركيب (M6) |
|
|
4.5 |
|
6.0 |
ن·م |
تيفي |
درجة حرارة الوصلة |
|
|
-40 |
|
140 |
°C |
TSTG |
درجة حرارة التخزين |
|
|
-40 |
|
125 |
°C |
و |
الوزن |
|
|
|
770 |
|
g |

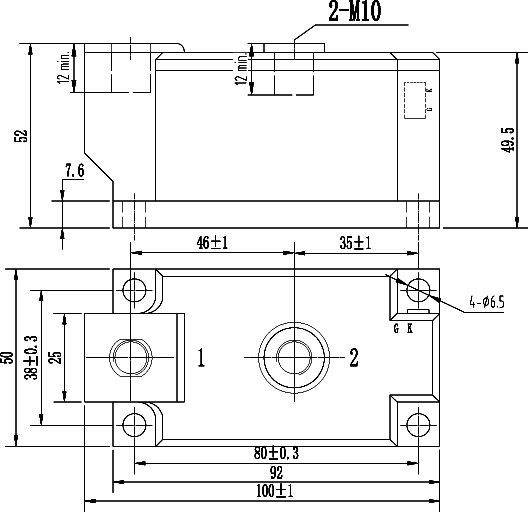

المخطط |
417F2 |
