مُضخِّم أداء عالي قابل للبرمجة، من نوع ثنائي القطب، يمكنه قمع التداخل العريض النطاق والتوافقيات.

نظرة عامة

يُعد CM4221 مُضخِّم أداء عالي قابل للضبط من حيث الكسب، ويُقدِّم أفضل نسبة رفض للإشارات المشتركة (CMRR) في المجال الصناعي على مدى واسع من الترددات. بينما تتأثر نسبة رفض الإشارات المشتركة (CMRR) لمضخمات الأداء التقليدية عادةً عند بضع مئات الهيرتز، يحافظ CM4221 على نسبة رفض عالية تزيد عن 80 ديسيبل عند ترددات تصل إلى 10 كيلوهرتز مع كسب يساوي 1. وتتيح هذه الأداء الممتاز لنسبة رفض الإشارات المشتركة لجهاز CM4221 رفض التداخل العريض النطاق والتوافقيات، مما يبسّط متطلبات المرشحات بشكل كبير.

إن جهد الانحراف المنخفض، وانجراف الانحراف المنخفض، وانجراف الكسب المنخفض، ودقة الكسب العالية، ونسبة رفض الإشارات المشتركة (CMRR) العالية تجعل هذا الجهاز خيارًا ممتازًا للتطبيقات التي تتطلب أداءً تيارًا مستمرًا متفوقًا، مثل تنظيم إشارة الجسر.

يوفر الكسب القابل للبرمجة مرونة في التصميم. ويمكن ضبط الكسب من 1 إلى 1000 عبر مقاومة خارجية واحدة فقط. ويعمل جهاز CM4221 من مصادر طاقة فردية أو مزدوجة، وهو مناسب للتطبيقات ذات جهود دخل ±10 فولت.

يتوفر الطراز CM4221 في حِزم SOP8 وMSOP8. ومدى درجة حرارة التشغيل المحدد له هو من -40°م إلى +85°م. ويظل الجهاز يعمل بكامل طاقته من 85°م إلى 125°م مع تدهور طفيف فقط في الأداء.

المميزات

• مدى جهد التغذية الواسع: ±2.3 فولت إلى ±18 فولت
• جهد انحراف المدخلات: 40 ميكرو فولت (الحد الأقصى)
• انجراف جهد انحراف المدخلات: 0.3 ميكرو فولت/درجة مئوية (الحد الأقصى)
• تيار إزاحة المدخلات: 0.5 نانو أمبير (الحد الأقصى)
• ضجيج منخفض لجهد المدخلات: 7 نانو فولت/جذر الهيرتز (الحد الأقصى)
• الضجيج المكافئ على المدخلات: 0.2 ميكرو فولت علامة-علامة (نوعي) (من 0.1 هيرتز إلى 10 هيرتز)
• نسبة رفض الوضع المشترك (CMRR): 80 ديسيبل (تيار مستمر) / 80 ديسيبل (10 كيلو هيرتز) (G = 1)
• عرض النطاق الترددي للإشارة الصغيرة عند -3 ديسيبل: 1000 كيلوهرتز (G = 1)
• معدل الارتفاع (Slew rate): 2.4 فولت/مايكرو ثانية
• مجموعة كسب مع مقاومة خارجية واحدة (G = 1 إلى 1000)

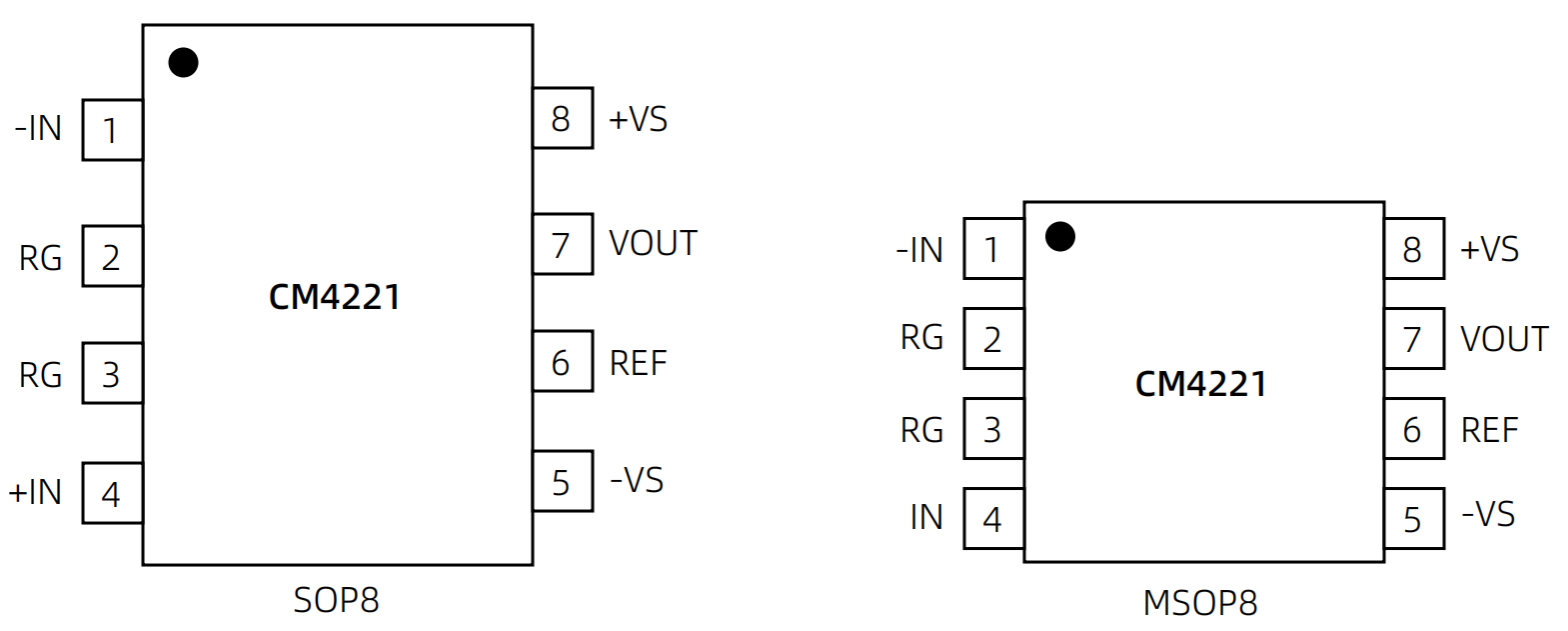

• عبوات SOP8 (4.9 مم × 3.9 مم) وMSOP8 (3 مم × 3 مم)

التطبيقات

• أدوات القياس
• دوائر تنظيم إشارة المستشعر
• أنظمة جمع البيانات
• أجهزة قياس التدفق الكهرومغناطيسية
• الأدوات الطبية

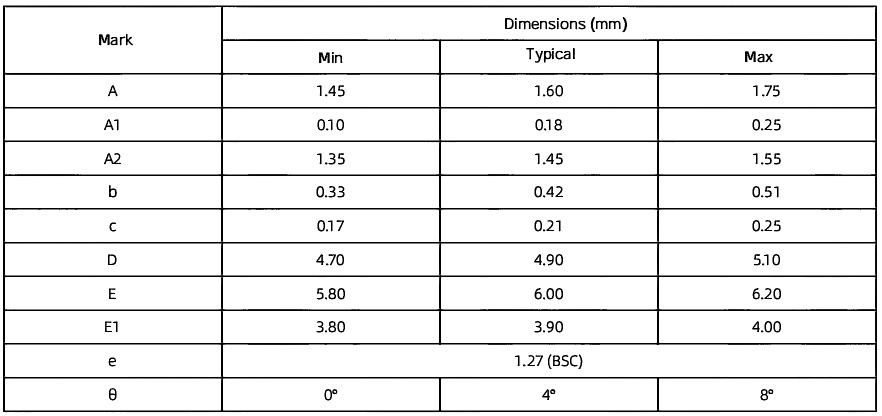

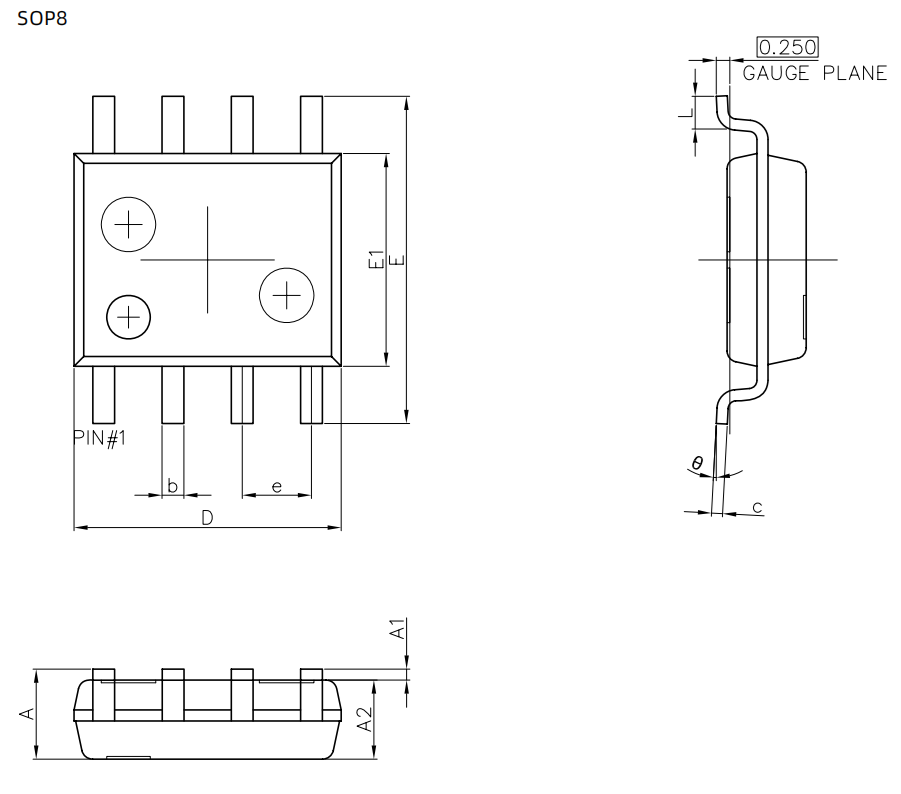

SOP8

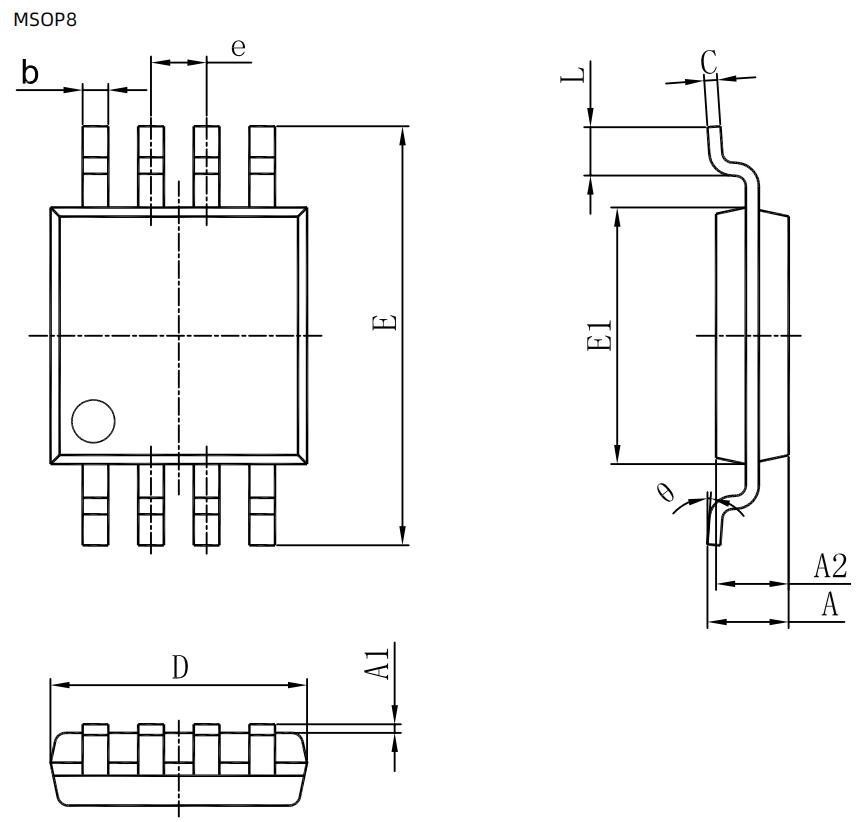

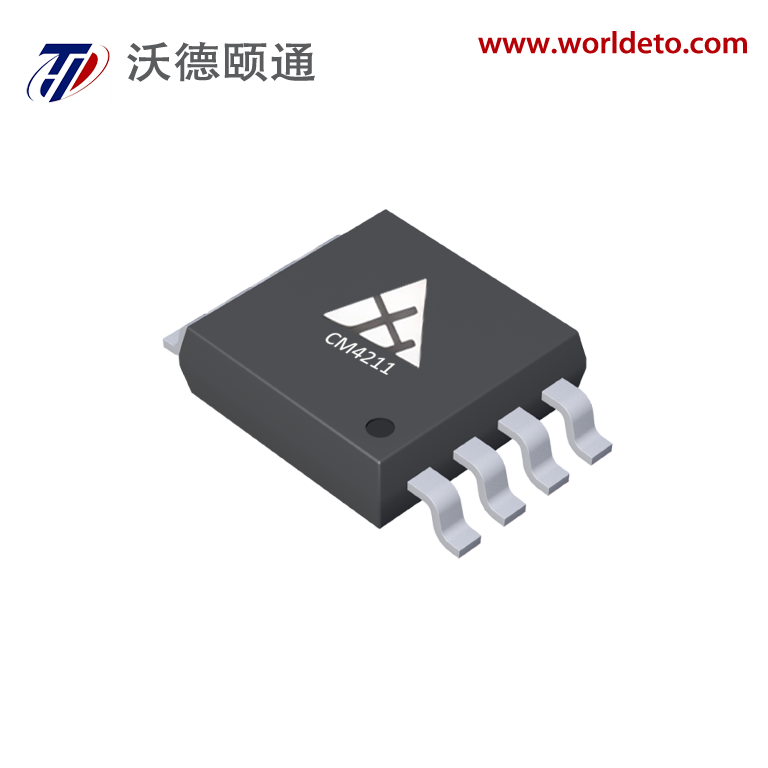

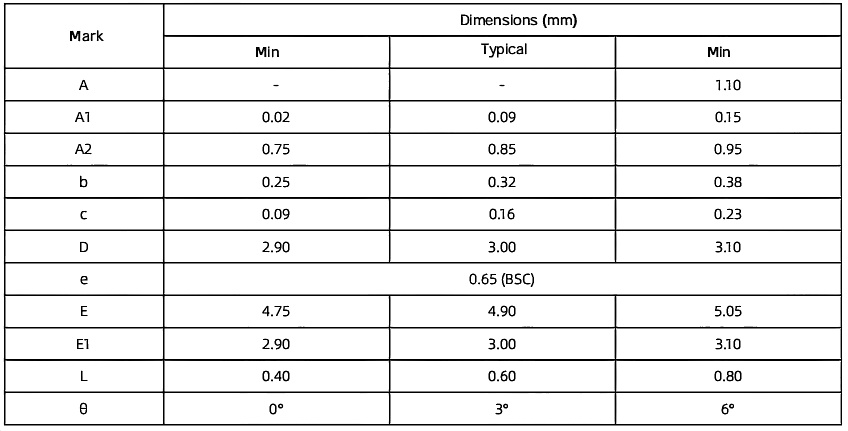

MSPO8
