وحدات التايريستور ((نوع غير معزول) ,MT 300,تم إنتاجه بواسطة TECHSEM .
الخامس DRM ، V RRM |
النوع المخطط |
|
800 فولت
1000V
1200 فولت
1400V
1600V
1800V
|
MT300-08-407F2NA MT300-10-407F2NA MT300-12-407F2NA MT300-14-407F2NA MT300-16-407F2NA MT300-18-407F2NA |
MT300-08-407F2NK MT300-10-407F2NK MT300-12-407F2NK MT300-14-407F2NK MT300-16-407F2NK MT300-18-407F2NK |
المميزات ：
-
غير معزول التركيب أساس محطة الأندود أو السنثود
-
تقنية الاتصال بالضغط مع زيادة دورات الطاقة القدرة
-
الجهد المنخفض في حالة التشغيل d الحبل
التطبيقات النموذجية ：
- مصدر طاقة اللحام
- مصادر الطاقة المستمرة المتنوعة
- إمدادات التيار المباشر لتحويل PWM
|
الرمز
|
الخصائص
|
ظروف الاختبار
|
Tj( ℃) |
القيمة |
وحدة
|
دقيقة |
نوع |
ماكس |
(IT)) |
متوسط تيار الحالة النشطة |
180°نصف موجة الصين 50 هرتز طرف واحد مبرد، Tc = 90 ℃ |
125 |
|
|
300 |
أ |
IT ((RMS) |
تيار الحالة RMS |
125 |
|
|
471 |
أ |
Idrm Irrm |
تيار الذروة المتكرر |
عند VDRM عند VRRM |
125 |
|
|
15 |
م.أ. |
ITSM |
تيار الحالة النشطة المفاجئ |
10ms نصف موجة جيبية VR=60%VRRM |
125
|
|
|
8.3 |
kA |
I2t |
I2t لتنسيق الفيوز |
|
|
344 |
أ 2s*10 3 |
VTO |
الجهد الحدودي |
|
125
|
|
|
0.80 |
الخامس |
rT |
مقاومة ميل الحالة النشطة |
|
|
0.72 |
mΩ |
VTM |
جهد الذروة في الحالة النشطة |
ITM=900A |
25 |
|
|
1.58 |
الخامس |
dv/dt |
معدل الزيادة الحرجة لجهد الإيقاف |
VDM=67%VDRM |
125 |
|
|
800 |
V/μs |
di/dt |
معدل الحرج لارتفاع التيار الحالي |
مصدر البوابة 1.5A
tr ≤0.5μs متكرر
|
125 |
|
|
100 |
A/μs |
إيه جي تي |
تيار تحفيز البوابة |
VA=12V، IA=1A
|
25
|
30 |
|
150 |
م.أ. |
Vgt |
جهد تحفيز البوابة |
0.8 |
|
2.5 |
الخامس |
IH |
تيار الاحتفاظ |
20 |
|
120 |
م.أ. |
إيل |
تيار التثبيت |
|
|
1000 |
م.أ. |
VGD |
جهد البوابة غير المحفز |
عند 67%VDRM |
125 |
|
|
0.2 |
الخامس |
Rth(j-c) |
المقاومة الحرارية من الوصلة إلى العلبة |
سائل من جانب واحد |
|
|
|
0.08 |
℃/W |
Rth(c-h) |
مقاومة حرارية من العلبة إلى المبرد |
سائل من جانب واحد |
|
|
|
0.04 |
℃/W |
|
فم
|
عزم ربط الطرف (M10) |
|
|
10.0 |
|
12.0 |
ن·م |
عزم التركيب (M6) |
|
|
4.5 |
|
6.0 |
ن·م |
تيفي |
درجة حرارة الوصلة |
|
|
-40 |
|
125 |
℃ |
TSTG |
درجة حرارة التخزين |
|
|
-40 |
|
125 |
℃ |
و |
الوزن |
|
|
|
330 |
|
g |

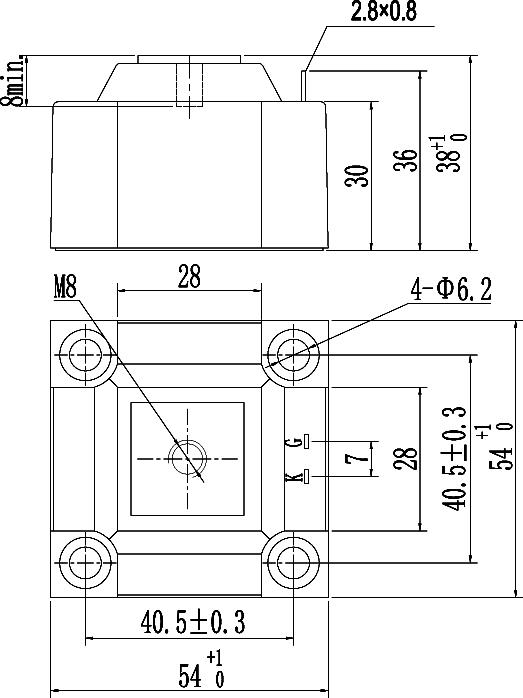

المخطط |
407F2 |
EN
