مقدمة موجزة
دايود استرداد سريع وحدة,MRC300-12,منتجة بواسطة TECHSEM .
VRRM |
النوع والمخطط |
1200 فولت |
MRC300-12-229H3 |
الميزات ：
- وقت استعادة عكسي فائق السرعة
- خصائص استعادة عكسية ناعمة
- خسارة استعادة عكسية منخفضة
- جهد تقدم منخفض
- قدرة عالية على تيار الذروة
- حزمة ذات حث منخفض
التطبيقات النموذجية
- جهاز لحام بالعكس
- مصدر تزويد الطاقة بدون انقطاع
- ساطور
|
الرمز
|
Ch الخصائص
|
ظروف الاختبار
|
Tj( ℃ ) |
القيمة |
وحدة
|
دقيقة |
النوع |
الحد الأقصى |
IF(AV) |
متوسط التيار الأمامي |
TC= 110 ℃,لكل دايود |
150
|
|
|
300 |
أ |
IF(RMS) |
التيار الأمامي الجذري |
|
|
471 |
أ |
IF(AV) |
متوسط التيار الأمامي |
TC= 120 ℃,20KHz, لكل وحدة |
150 |
|
|
200 |
أ |
إدارة التداول |
تيار الذروة المتكرر |
عند VRRM |
125 |
|
|
10 |
م.أ. |
إيف إم إم |
تيار الذروة الأمامي |
10 ميس نصف موجة الصين |
45
|
|
|
2.7 |
kA |
أنا 2ت |
أنا 2t لتنسيق الانصهار |
|
|
36.45 |
103أ 2أ |
|
VFM
|
جهد الذروة الأمامي |
IFM=300A
|
25 |
|
2.8 |
3.1 |
الخامس |
125 |
|
2.1 |
2.4 |
الخامس |
trr |
زمن الاسترداد العكسي |
IF= 1A, VR=30V, diF/dt=-200A/μs |
|
|
65 |
|
nS |
trr |
زمن الاسترداد العكسي |
IFM=300A,-di/dt=200A/μs, VR=600V |
25 |
|
135 |
|
nS |
125 |
|
385 |
|
nS |
Rth(j-c) |
المقاومة الحرارية من الوصلة إلى العلبة |
سائل من جانب واحد |
|
|
|
0.14 |
℃ /W |
|
فم
|
عزم ربط الطرف (M6) |
|
|
4.5 |
|
6.0 |
ن·م |
عزم التركيب (M6) |
|
|
4.5 |
|
6.0 |
ن·م |
فيزو |
فولتاج العزل |
50Hz,R.M.S,t= 1min,Iiso:1mA(MAX) |
|
3000 |
|
|
الخامس |
تيفي |
درجة حرارة الوصلة |
|
|
-40 |
|
150 |
℃ |
TSTG |
درجة حرارة التخزين |
|
|
-40 |
|
125 |
℃ |
و |
الوزن |
|
|
|
165 |
|
g |

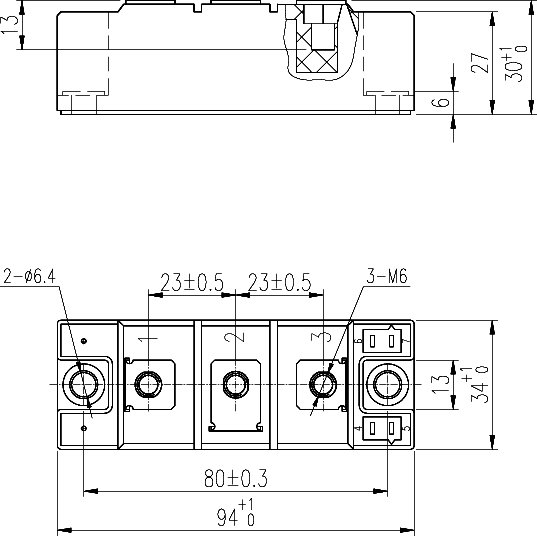

المخطط |
229H3 |
