مقدمة موجزة
وحدات جسر التسخيم ثلاثي الأطوار ,MDS 250,تم إنتاجه بواسطة TECHSEM .
VRRM |
النوع والمخطط |
|
800 فولت
1000V
1200 فولت
1400V
1600V
1800V
|
ام دي اس 250-08-234H5
ام دي اس 250-10-234H5
ام دي اس 250-12-234H5
ام دي اس 250-14-234H5
ام دي اس 250-16-234H5
ام دي اس 250-18-234H5
|
المميزات ：
- قاعدة تركيب معزولة 2500V~
-
تقنية اللحام باللحام مع زيادة قدرة دورة الطاقة
- توفير المساحة والوزن
التطبيقات النموذجية
- عاكس
- التدفئة بالتحكم
- ساطور
|
الرمز
|
الخصائص
|
ظروف الاختبار
|
Tj( ℃) |
القيمة |
وحدة
|
دقيقة |
نوع |
ماكس |
إي أو |
تيار الخروج المتردد |
دائرة تقويم الموجة الكاملة ثلاثية الطور، TC=100°C |
150 |
|
|
250 |
أ |
إدارة التداول |
تيار الذروة المتكرر |
عند VRRM |
150 |
|
|
12 |
م.أ. |
|
إيف إم إم
|
تيار الذروة الأمامي |
10 ملم نصف موجة الصينوس VR=0
|
150 |
|
|
2.0 |
kA |
45 |
|
|
2.4 |
kA |
I2t |
I2t لتنسيق الفيوز |
150 |
|
|
20 |
103أ 2س |
45 |
|
|
28.8 |
103أ 2س |
VFO |
الجهد الحدودي |
|
150
|
|
|
0.72 |
الخامس |
rF |
مقاومة الميل الأمامي |
|
|
1.8 |
mΩ |
VFM |
جهد الذروة الأمامي |
IFM=250A |
25 |
|
|
1.50 |
الخامس |
Rth(j-c) |
المقاومة الحرارية من الوصلة إلى العلبة |
البرد من جانب واحد، في المجموع |
|
|
|
0.07 |
℃ /W |
Rth(c-h) |
مقاومة حرارية من العلبة إلى المبرد |
البرد من جانب واحد، في المجموع |
|
|
|
0.07 |
℃ /W |
فيزو |
فولتاج العزل |
50Hz، R.M.S، t=1min، Iiso:1mA (كحد أقصى) |
|
2500 |
|
|
الخامس |
|
فم
|
عزم ربط الطرف (M6) |
|
|
4.5 |
|
6.0 |
ن·م |
عزم التركيب (M6) |
|
|
4.5 |
|
6.0 |
ن·م |
تيفي |
درجة حرارة الوصلة |
|
|
-40 |
|
150 |
℃ |
TSTG |
درجة حرارة التخزين |
|
|
-40 |
|
125 |
℃ |
و |
الوزن |
|
|
|
240 |
|
g |

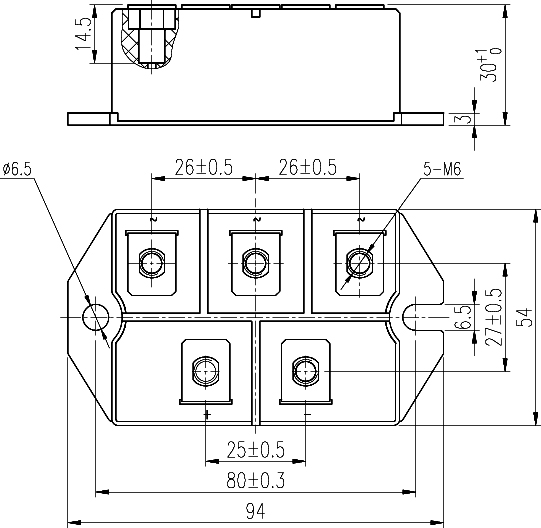

المخطط |
234H5 |
