مقدمة موجزة
وحدات جسر التسخيم ثلاثي الأطوار ,MDS 240,تم إنتاجه بواسطة TECHSEM .
VRSM |
VRRM |
النوع والمخطط |
1700 فولت |
1600V |
MDS240-16-256H5 |
1900V |
1800V |
MDS240-18-256H5 |
2100V |
2000 فولت |
MDS240-20-256H5 |
2300V |
2200 فولت |
MDS240-22-256H5 |
المميزات ：
- قاعدة تركيب معزولة 3400V~
- تقنية اللحام باللحام مع
- زيادة قدرة دورة الطاقة
- توفير المساحة والوزن
التطبيقات النموذجية
- عاكس
- إمدادات لتجهيزات الطاقة المستمرة
- تغذية الحقول للمحركات المستمرة
|
الرمز
|
الخصائص
|
ظروف الاختبار
|
Tj( ℃)
|
القيمة |
وحدة
|
دقيقة |
نوع |
ماكس |
إي أو |
تيار الخروج المتردد |
دارة التصحيح الكامل ثلاثي الطور، TC= 100°C |
150 |
|
|
240 |
أ |
IF |
التيار الأمامي للديود |
TC= 100°C |
150 |
|
|
100 |
أ |
إدارة التداول |
تيار الذروة المتكرر |
عند VRRM |
150 |
|
2 |
8 |
م.أ. |
إيف إم إم |
تيار الذروة الأمامي |
10 ملم نصف موجة الصينوس VR=0 |
125 |
|
|
1.3 |
kA |
I2t |
I2t لتنسيق الفيوز |
|
|
8.45 |
A2s*103 |
|
VFM
|
جهد الذروة الأمامي |
IFM=200A
|
150 |
|
|
1.45 |
الخامس |
25 |
|
|
1.50 |
الخامس |
Rth(j-c) |
المقاومة الحرارية من الوصلة إلى العلبة |
تبريد من جانب واحد، لكل شريحة |
|
|
|
0.32 |
℃ /W |
Rth(c-h) |
مقاومة حرارية من العلبة إلى المبرد |
تبريد من جانب واحد، إجمالي |
|
|
|
0.05 |
℃ /W |
فيزو |
فولتاج العزل |
50Hz، R.M.S، t= 1min |
|
3400 |
|
|
الخامس |
فم |
عزم الدوران التثبيت ((M5) |
|
|
|
4.0 |
|
ن·م |
TSTG |
درجة حرارة التخزين |
|
|
-40 |
|
125 |
℃ |
و |
الوزن |
|
|
|
170 |
|
g |

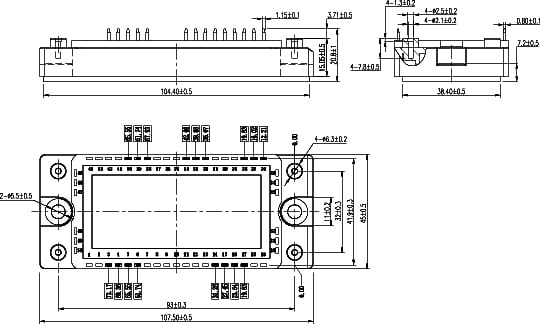

المخطط |
256H5 |
