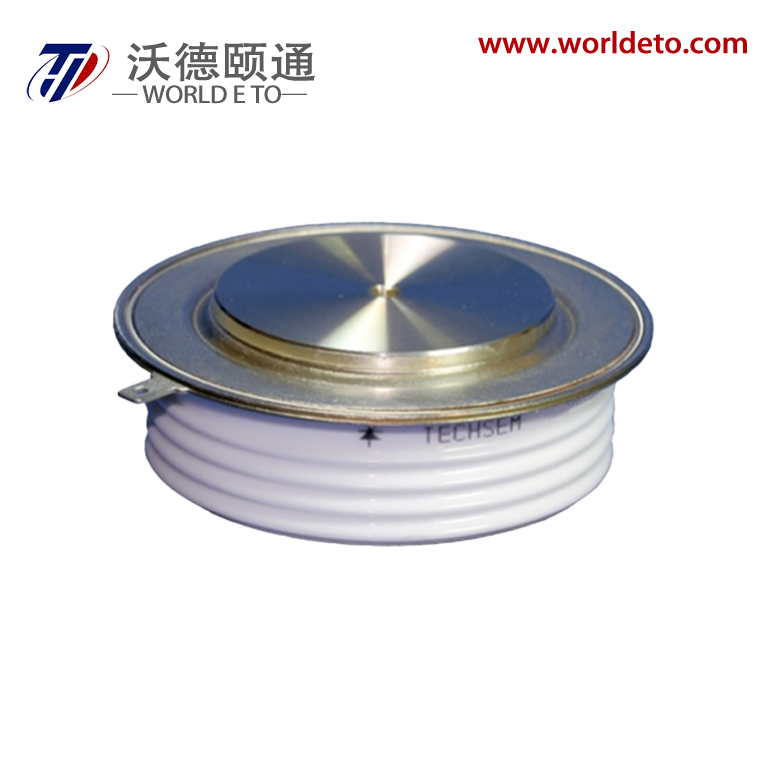

H100KFM، ثايرستور سريع الإيقاف غير المتماثل

رقم الجزء H100KFM-KT100cT

Brand:
تكنولوجيا SEM
Spu:
H100KFM-KT100cT
Appurtenance:

كتيب المنتج:تحميل

  • مقدمة
  • المخطط
مقدمة

أنا T(AV)

4500A

V DRM

4000V~45 00V

V RRM

1000V~3000V

ت ق

60~200µs

الميزات

  • خصائص ديناميكية ممتازة
  • تشغيل سريع و di/dt عالي
  • خسائر تبديل منخفضة

التطبيقات النموذجية

  • تصميم لتغذية العاكس التطبيق

الرمز

الخصائص

ظروف الاختبار

Tj(°C )

القيمة

وحدة

دقيقة

نوع

ماكس

(IT))

متوسط تيار الحالة النشطة

180نصف موجة جيبية 50Hz تبريد مزدوج الجوانب،

TC=55°C

125

4500

أ

TC=70°C

125

3800

أ

VDRM

جهد الذروة المتكرر في حالة الإيقاف

tp=10ms

125

4000

4500

V

VRRM

التوتر العكسي المتكرر

125

1000

3000

V

Idrm Irrm

تيار الذروة المتكرر

عند VDRM عند VRRM

125

500

م.أ.

ITSM

تيار الحالة النشطة المفاجئ

10ms نصف موجة جيبية VR=0.6VRRM

125

50

kA

I2t

I2t لتنسيق الفيوز

12500

103A2s

VTO

الجهد الحدودي

125

1.58

V

rT

مقاومة ميل الحالة النشطة

0.15

VTM

جهد الذروة في الحالة النشطة

ITM=5000A، F=70kN

60

25

2.60

V

101

25

2.00

dv/dt

معدل الزيادة الحرجة لجهد الإيقاف

VDM=0.67VDRM

125

1000

V/μs

di/dt

معدل الحرج لارتفاع التيار الحالي

VDM= 67%VDRM إلى 4000A

نبضة البوابة tr ≤0.5μs IGM= 1.5A

125

1200

A/μs

قصر

رسوم الاسترداد

ITM=2000A، tp=4000µs، di/dt=-5A/µs، VR=100V

125

2500

4000

ميكروسانتيرول

Tq

زمن إيقاف الدائرة المحولة

ITM=2000A، tp=4000µs، VR= 100V dv/dt=30V/µs، di/dt=-5A/µs

125

60

100

200

μs

إيه جي تي

تيار تحفيز البوابة

VA= 12V، IA= 1A

25

50

300

م.أ.

Vgt

جهد تحفيز البوابة

0.8

3.5

V

IH

تيار الاحتفاظ

20

1000

م.أ.

إيل

تيار التثبيت

1500

م.أ.

VGD

جهد البوابة غير المحفز

VDM=67%VDRM

125

0.25

V

Rth(j-c)

المقاومة الحرارية من الوصلة إلى العلبة

تبريد من الجانبين قوة الفك 40 كيلونيوتن

0.005

/W

Rth(c-h)

مقاومة حرارية من العلبة إلى المبرد

0.0015

فم

قوة التركيب

81

108

كيلو نيوتن

تيفي

درجة حرارة الوصلة

-40

125

TSTG

درجة حرارة التخزين

-40

140

و

الوزن

1880

g

المخطط

KT100cT

المخطط
