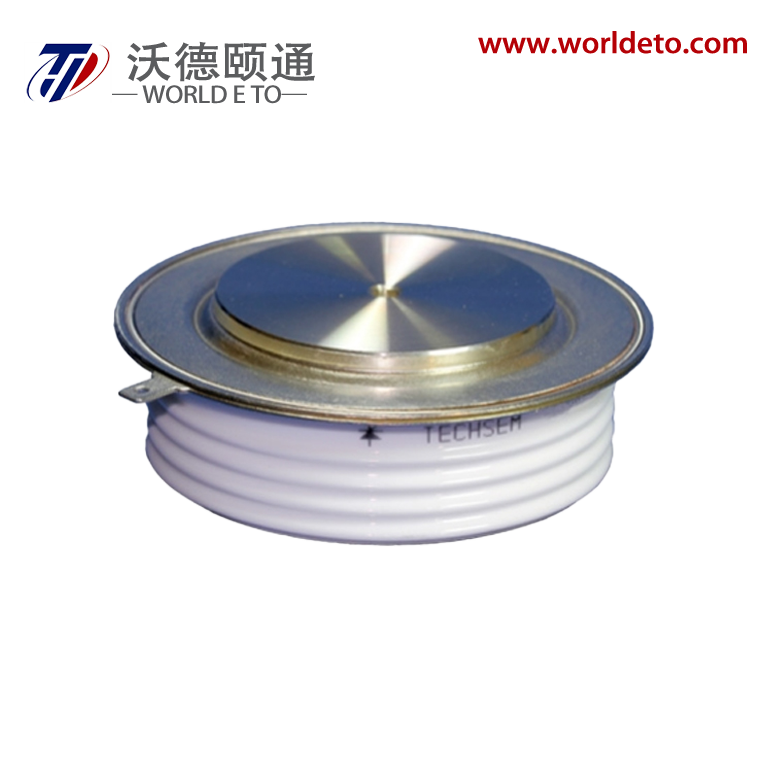

Y50ZYB، ثنائي الانسحاب الناعم

رقم الجزء Y50ZYB-ZT50cT

Brand:
تكنولوجيا SEM
Spu:
Y50ZYB-ZT50cT
Appurtenance:

كتيب المنتج:تحميل

  • مقدمة
  • المخطط
مقدمة

أنا T(AV)

180٠أ

V RRM

800V 1000V

1200V 1400V

الميزات

  • انخفاض جهد الأمام المنخفض
  • استرداد ناعم
  • علب معدنية محكمة مع عوازل سيراميكية العوازل

التطبيقات النموذجية

  • العاكسات والمفاتيح
  • التحكم في المحرك
  • دايودات الحماية ودايودات الدوران الحر

الرمز

الخصائص

ظروف الاختبار

Tj( )

القيمة

وحدة

دقيقة

نوع

ماكس

IF(AV)

متوسط التيار الأمامي

180نصف موجة جيبية 50Hz تبريد مزدوج الجوانب،

Tsink=55

125

1800

أ

إدارة التداول

تيار الذروة المتكرر

عند VRRM

125

100

م.أ.

إيف إم إم

تيار الذروة الأمامي

10ms نصف موجة جيبية VR=0.6VRRM

125

25

kA

I2t

I2t لتنسيق الفيوز

3125

أ 2s*10 3

VFO

الجهد الحدودي

125

1.150

V

rF

مقاومة الميل الأمامي

0.138

مΩ

VFM

جهد الذروة الأمامي

@ IFM=3000A

F=24kN

25

1.70

V

@ IFM=4500A

125

1.77

VFRM

أقصى جهد استرداد أمامي

di/dt=1000A/µs

125

14

V

25

10

V

IRM

تيار الاسترداد العكسي

IFM=1000A، tp=4000µs، -di/dt=60A/µs، VR=50V

125

50

أ

trr

زمن الاسترداد العكسي

3.0

μs

قصر

رسوم الاسترداد

150

ميكروسانتيرول

Rth(j-c)

المقاومة الحرارية من الوصلة إلى العلبة

عند 180 درجة قوة القيود المضادة للضغط

0.021

/W

Rth(c-h)

مقاومة حرارية من العلبة إلى المبرد

0.005

فم

قوة التركيب

19

26

كيلو نيوتن

(تجوب)

نطاق درجة حرارة التشغيل

-40

125

TSTG

درجة حرارة التخزين

-40

150

و

الوزن

440

g

المخطط

ZT50cT

المخطط
