مقدمة موجزة

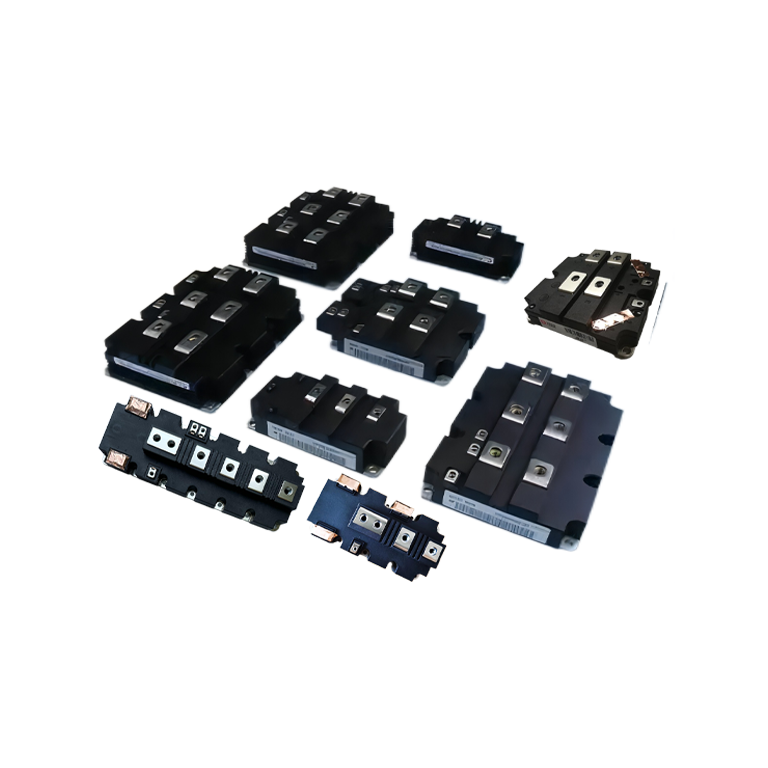

وحدة IGBT ,مصنوعة بواسطة STARPOWER. 1 700V 1200أ ,A3 .
المميزات
- تكنولوجيا IGBT خندق VCE(sat) المنخفضة
- قدرة على الاختصار في 10μs
- VCE(sat) مع معامل درجة حرارة إيجابي
- درجة حرارة التقاطع القصوى 175 درجة مئوية
- حالة الحثية المنخفضة
- الوصول العكسي السريع والنعم ضد FWD الموازية
- لوحات النحاس المعزولة باستخدام تقنية DBC
التطبيقات النموذجية
- محولات الطاقة العالية
- محركات الموتور
- توربينات الرياح
مطلقة أقصى التصنيفات ت ج =25أكسجين ج ما لم خلاف ذلك ملاحظ
IGBT
الرمز |
الوصف |
القيمة |
وحدة |
الخامس CES |
الجهد الكليّ - الإصدار |
1700 |
الخامس |
الخامس GES |
فولتاج جهاز البوابة |
±20 |
الخامس |
أنا ج |
تيار المجمع @ T ج =25أكسجين ج @ ت ج =100أكسجين ج |
1965
1200
|
أ |
أنا سم |
تيار المجمع النبضي t p =1ms |
2400 |
أ |
P D |
الحد الأقصى لتفريغ الطاقة @ T vj =175أكسجين ج |
6.55 |
كيلو واط |
الديود
الرمز |
الوصف |
القيمة |
وحدة |
الخامس RRM |
فولت عكسية الذروة المتكررة العمر |
1700 |
الخامس |
أنا م |
الديود المستمر للأمام Cu تيار |
1200 |
أ |
أنا فم |
التيار الأمامي الأقصى للديود t p =1ms |
2400 |
أ |
وحدة
الرمز |
الوصف |
القيمة |
وحدة |
ت vjmax |
الحرارة القصوى للقطاع |
175 |
أكسجين ج |
ت vjop |
درجة حرارة نقطة التقاطع |
-40 إلى +150 |
أكسجين ج |
ت (مادة جنسية) |
نطاق درجة حرارة التخزين |
-40 إلى +125 |
أكسجين ج |
الخامس إيزو |
جهد العزل RMS,f=50Hz,t =1دقيقة |
4000 |
الخامس |
IGBT الخصائص ت ج =25أكسجين ج ما لم خلاف ذلك ملاحظ
الرمز |
المعلمات |
ظروف الاختبار |
الحد الأدنى |
-أجل |
الأعلى. |
وحدة |
|
الخامس (مجلس)
|
من المجمع إلى المصدر فولتاج التشبع
|
أنا ج =1200A,V جنرال =15 فولت ت vj =25أكسجين ج |
|
1.85 |
2.30 |
الخامس
|
أنا ج =1200A,V جنرال =15 فولت ت vj =125أكسجين ج |
|
2.25 |
|
أنا ج =1200A,V جنرال =15 فولت ت vj =150أكسجين ج |
|
2.35 |
|
الخامس جنرال (ذ ) |
عتبة البوابة الإصدارية الجهد الكهربائي |
أنا ج =48.0م.أ. ,الخامس CE =الخامس جنرال , ت vj =25أكسجين ج |
5.6 |
6.2 |
6.8 |
الخامس |
أنا CES |
جمعية قطع -إيقاف تيار |
الخامس CE =الخامس CES ,الخامس جنرال =0V، ت vj =25أكسجين ج |
|
|
5.0 |
م.أ. |
أنا GES |
تسرب في الناقل تيار |
الخامس جنرال =الخامس GES ,الخامس CE =0V، ت vj =25أكسجين ج |
|
|
400 |
غير متوفر |
ر غينت |
المقاومة الداخلية للبوابة أنس |
|
|
1.6 |
|
ω |
ج يس |
سعة الدخول |
الخامس CE = 25 فولت,f=100 كيلو هرتز, الخامس جنرال =0V |
|
142 |
|
الـ NF |
ج ريس |
نقل عكسي السعة |
|
3.57 |
|
الـ NF |
ق G |
رسوم البوابة |
الخامس جنرال =-15 …+15V |
|
11.8 |
|
ميكروسانتيرول |
ت d (تشغيل ) |
وقت تأخير التشغيل |
الخامس سي سي =900فولت،I ج =1200A, ر (جون) = 1.5Ω، ر (جوف) =3.3Ω, الخامس جنرال =-10/+15V,
L س =110nH,T vj =25أكسجين ج
|
|
700 |
|
nS |
ت ر |
وقت الارتفاع |
|
420 |
|
nS |
ت (أطفأ) |
إيقاف التشغيل وقت التأخير |
|
1620 |
|
nS |
ت م |
وقت الخريف |
|
231 |
|
nS |
ز تشغيل |
تشغيل التبديل خسارة |
|
616 |
|
ملي جول |
ز إيقاف |
إيقاف التبديل خسارة |
|
419 |
|
ملي جول |
ت d (تشغيل ) |
وقت تأخير التشغيل |
الخامس سي سي =900فولت،I ج =1200A, ر (جون) = 1.5Ω، ر (جوف) =3.3Ω, الخامس جنرال =-10/+15V,
L س =110nH,T vj =125أكسجين ج
|
|
869 |
|
nS |
ت ر |
وقت الارتفاع |
|
495 |
|
nS |
ت (أطفأ) |
إيقاف التشغيل وقت التأخير |
|
1976 |
|
nS |
ت م |
وقت الخريف |
|
298 |
|
nS |
ز تشغيل |
تشغيل التبديل خسارة |
|
898 |
|
ملي جول |
ز إيقاف |
إيقاف التبديل خسارة |
|
530 |
|
ملي جول |
ت d (تشغيل ) |
وقت تأخير التشغيل |
الخامس سي سي =900فولت،I ج =1200A, ر (جون) = 1.5Ω، ر (جوف) =3.3Ω, الخامس جنرال =-10/+15V,
L س =110nH,T vj =150أكسجين ج
|
|
941 |
|
nS |
ت ر |
وقت الارتفاع |
|
508 |
|
nS |
ت (أطفأ) |
إيقاف التشغيل وقت التأخير |
|
2128 |
|
nS |
ت م |
وقت الخريف |
|
321 |
|
nS |
ز تشغيل |
تشغيل التبديل خسارة |
|
981 |
|
ملي جول |
ز إيقاف |
إيقاف التبديل خسارة |
|
557 |
|
ملي جول |
|
أنا SC
|
بيانات SC
|
ت P ≤10 ميكروثانية، الخامس جنرال =15 فولت
ت vj =150أكسجين ج ,الخامس سي سي =1000V,
الخامس الميزانية ≤1700 فولت
|
|
4800
|
|
أ
|
الديود الخصائص ت ج =25أكسجين ج ما لم خلاف ذلك ملاحظ
الرمز |
المعلمات |
ظروف الاختبار |
الحد الأدنى |
-أجل |
الأعلى. |
وحدة |
|
الخامس م
|
الديود الأمامي الجهد الكهربائي |
أنا م =1200A,V جنرال =0V،T vj =25أكسجين ج |
|
1.80 |
2.25 |
الخامس
|
أنا م =1200A,V جنرال =0V،T vj =125أكسجين ج |
|
1.90 |
|
أنا م =1200A,V جنرال =0V،T vj =150أكسجين ج |
|
1.95 |
|
ق ر |
الرسوم المستردة |
الخامس ر =900فولت،I م =1200A,
-di/dt=2430A/μs,V جنرال =-10V, L س =110nH,T vj =25أكسجين ج
|
|
217 |
|
ميكروسانتيرول |
أنا RM |
العكس
تيار الاسترداد
|
|
490 |
|
أ |
ز ريك |
التعافي العكسي الطاقة |
|
108 |
|
ملي جول |
ق ر |
الرسوم المستردة |
الخامس ر =900فولت،I م =1200A,
-di/dt=2070A/μs,V جنرال =-10V, L س =110nH,T vj =125أكسجين ج
|
|
359 |
|
ميكروسانتيرول |
أنا RM |
العكس
تيار الاسترداد
|
|
550 |
|
أ |
ز ريك |
التعافي العكسي الطاقة |
|
165 |
|
ملي جول |
ق ر |
الرسوم المستردة |
الخامس ر =900فولت،I م =1200A,
-di/dt=1970A/μs,V جنرال =-10V, L س =110nH,T vj =150أكسجين ج
|
|
423 |
|
ميكروسانتيرول |
أنا RM |
العكس
تيار الاسترداد
|
|
570 |
|
أ |
ز ريك |
التعافي العكسي الطاقة |
|
200 |
|
ملي جول |
وحدة الخصائص ت ج =25أكسجين ج ما لم خلاف ذلك ملاحظ
الرمز |
المعلمات |
الحد الأدنى |
-أجل |
الأعلى. |
وحدة |
L CE |
الحثية الضالة |
|
20 |
|
nH |
ر CC+EE |
وحدة مقاومة الرصاص المحطة إلى الشريحة |
|
0.37 |
|
mΩ |
ر الـ (ثي جي سي) |
تقاطع -إلى -حالة (بيري إيه جي بي تي ) التقاطع مع القضية (في دي) (أود) |
|
|
22.9 44.2 |
كيلوواط |
|
ر thCH
|
الحالة إلى غسالة الحرارة (في IGBT) الحافظة إلى غسالة الحرارة (pe) (ديود) الحافظة إلى غسالة الحرارة (في M (أودول) |
|
18.2 35.2 6.0 |
|
كيلوواط |
|
ر
|
عزم الدوران للاتصال بالجهاز برغي M4 عزم الدوران للاتصال بالجهاز برغي M8 عزم تشغيل مسدس M6 |
1.8 8.0 4.25 |
|
2.1
10
5.75
|
نيوتن متر |
G |
الوزن من وحدة |
|
1500 |
|
g |
