1.Вступ
Цей пристрій має дві групи перемикаючих контактів, які можуть комутувати резистивні навантаження від слабких сигналів до 2А, 28 В пост. струму, і широко використовується в застосунках комутації електричних кіл у авіаційно-космічних галузях.
2. Кліматичні умови
Товар |
Параметр |
Рівень імовірності відмов |
Рівень L |
Діапазон температур (°C) |
-65 до 125 |
Відносна вологість |
98% при 40°C |
Тиск нижче атмосферного (кПа) |
4.4 |
Синусоїдальна вібрація （Гц ） |
10～ 3000 |
Синусоїдальна вібрація （м/с2 ） |
294 |
Випадкова вібрація |
20(m/с2)2Гц ，169,1 m/с2 |
Удар (м/с²) |
980 |
Стала акселерація （м/с2 ） |
980 |
Герметичність (Па·см3/с) |
Швидкість витоку ≤1×10-3 |
3. Технічні характеристики
Товар |
Параметр |
Форма зв'язку |
2Z (два комплекти переключення) |
Опір контакту (Ом) |
≤0.05 |
Час спрацьовування або відпускання (мс) |
≤2 |
Тривалість імпульсу (мс) |
≥ 6 |
Опір ізоляції （МΩ) |
≥5000 |
Витримувана напруга Vr.m.s. (50 Гц ） |
500 |
Навантаження та термін служби контактів |
Резистивне: 2 А, 28 В пост. струму, 1×10⁵ операцій;
Малий рівень: 10 мкА–50 мкА, 10 мВ–50 мВ, 1×10⁵ операцій
|
Розміри （мм ） |
20,5×10,5×10,5 |
Споживана потужність котушки (Вт) |
прибл. 0.73 |
Вага ((G) |
≤ 14,2 |
4. Таблиця специфікацій (Vd.c.)
Ні, не можна. |
Напруга котушки |
Опір котушки (Ω) ±10% |
25 ℃ |
Повний температурний діапазон |
Номінальне значення |
Макс. значення |
Напруга спрацьовування або відпускання, макс. |
Напруга спрацьовування або відпускання, макс. |
Загальний рівень |
Рівень L |
Загальний рівень |
Рівень L |
006 |
6 |
7.2 |
63 |
3.3 |
3.6 |
4.5 |
4.5 |
009 |
9 |
10.8 |
140 |
5 |
5.4 |
6.8 |
6.8 |
012 |
12 |
15 |
254 |
6.6 |
7.2 |
9.0 |
9.0 |
018 |
18 |
21.6 |
580 |
10 |
10.8 |
13.6 |
13.5 |
027 |
27（28） |
32 |
1000±15% |
13.2 |
16.2 |
18 |
20.3 |
048 |
48 |
57.6 |
1350±15% |
26.4 |
28.8 |
37 |
36 |
Примітка: додаткові технічні характеристики можуть бути надані відповідно до вимог замовника.
Метод встановлення
Електромагнітний реле Список
Номер деталі |
Опис |
Зображення |
JMC-260M |
Цей продукт має два контактні виводи типу C (перемикання), здатні комутувати слабкі сигнали та резистивні навантаження до 2А при 28В пост. струму. Він широко використовується для комутації електричних кіл в авіаційно-космічній галузі, авіації та інших критичних системах.
|
|
|
JMC-1010M
|
Цей продукт є магнітолачним реле з балансною силою, що має один контакт типу C (перемикання). Він здатний комутувати резистивні навантаження до 10А при 28В пост. струму, відрізняється низьким нагріванням котушки та високою ефективністю використання енергії. Завдяки високій стійкості до зовнішніх умов, це реле ідеально підходить для комутації електричних кіл в різноманітному військовому обладнанні та переносних електронних пристроях |
|
JMW-2MA |
Цей продукт має два контакти типу С (перемикання), які можуть комутувати сигнали низького рівня та резистивні навантаження до 1А при 28В постійного струму. Він широко використовується для комутації електричних кіл в авіації, аерокосмічній галузі та суміжних галузях. |
|

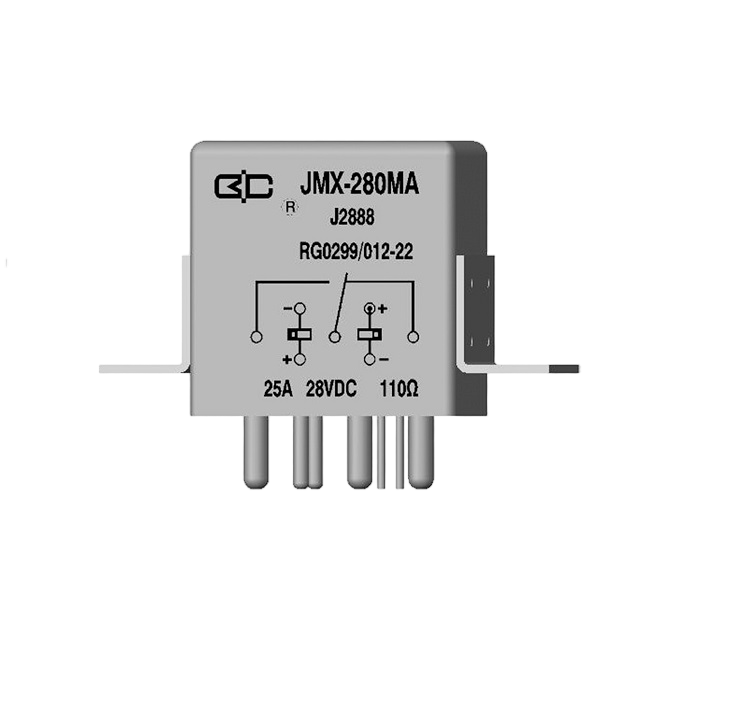

JMX-280MA |
Цей продукт є магнітним реле з балансною силою та фіксацією, об'ємом 1/2 кубічного дюйма (in³), оснащеним одним контактом типу С (перемикання). Воно може комутувати резистивні навантаження до 25А при 28В постійного струму й відрізняється високою стійкістю до впливу навколишнього середовища. Реле широко використовується для комутації електричних кіл у військовій техніці та переносних електронних пристроях. |
|
JMX-3025M |
Цей продукт є магнітним реле з балансною силою та фіксацією, об'ємом 1 кубічний дюйм (1 in³), оснащеним трьома контактами типу С (перемикання). Воно може комутувати резистивні навантаження до 25А при 28В постійного струму й відрізняється високою стійкістю до впливу навколишнього середовища. Він широко використовується для комутації електричних кіл в таких галузях, як авіація, аерокосмічна галузь, озброєння та морські системи. |
|
JMX-33M |
Цей продукт — це магнітне реле з балансною силою та одним контактним блоком типу С (перемикаючий) об'ємом 1/2 кубічного дюйма (½ дюйм³). Воно може комутувати резистивні навантаження до 40 А при 28 В постійного струму, відрізняється компактністю, високою стійкістю до навантажень і чудовою стійкістю до зовнішніх впливів. Це реле широко використовується для комутації електричних кіл у таких галузях, як авіація, аерокосмічна техніка, морські системи та електроніка. |
|
JMX-401 5MA |
Цей продукт — це магнітне реле з балансною силою та двома керуючими обмотками і чотирма контактними блоками типу С (перемикаючий) об'ємом 1 кубічний дюйм (1 дюйм³). Воно може комутувати резистивні навантаження до 15 А при 28 В постійного струму і відрізняється чудовою стійкістю до зовнішніх впливів. Це реле широко використовується для комутації електричних кіл у високонадійних застосуваннях, таких як авіація та аерокосмічна техніка. |
|
JMX-6005M |
Цей продукт є реле з балансною силою та магнітним зачепленням, оснащене двома котушками керування і шістьма контактами типу С (перемикаючими). Воно здатне комутувати резистивні навантаження до 5А при 28В постійного струму, а також відрізняється компактним розміром і відмінною стійкістю до екологічних впливів. Це реле широко використовується для комутації електричних кіл в таких галузях, як авіація, космічна техніка та судноплавство. |
|
