Kratki opis proizvoda:
Y100KKG，4890A, Напон може да достиже 3000V. Произведено од стране TECHSEM, познатog произвођача тиристора у Кини. Овај производ се широко користи у областима као што су индукционо загревање, заваривачки машини, инвертори итд. Велике индустријске примене овог производа у различитим областима потврдиле су његову поузданост. Производ има стабилну квалитет и високу поузданост. Високо оцењен од стране корисника.
кључни параметар
Број дела Y100KKG-KT100cT |
|
Ја сам Т(АВ)
V ДРМ , V РРМ
т к
|
4890А
2000В 2200В
2500В 2800В
3000В
40 ~ 130μs
|
Особности
- Уског димензије
- Брзо укључивање и висока ди/дт
-
Ниске лине при комутацији с
Типичне примене
- Ја сам induktivno грејање
- Електронски заваривачи
- Самокоммутирани инвер уртс
|
Симбол
|
Карактеристично
|
Услови испитивања
|
Тј( ℃Ц) |
Вредност |
Јединица
|
Минус |
Тип |
Макс |
|
IT ((AV)
|
Просечна струја у стању |
180°полусинусни талас 50Hz Двоструко охлађено, |
ТЦ=55°C
|
125
|
|
|
4890
|
А
|
VDRM VRRM |
Ponovljeni vršni napon u isključenom stanju Ponovljeni vršni obrnuti napon |
тП=10мс
|
125
|
1900
|
|
3000
|
V
|
ИДРМ ИРРМ |
Поновљена врхунска струја |
у V ДРМ у V РРМ |
125 |
|
|
250 |
мА |
ИТСМ |
Проток на стању |
10 мс полусинусни талас VR=0,6В РРМ |
125 |
|
|
62 |
kA |
И2т |
И2т за координацију споја |
|
|
19220 |
А 2с*10 3 |
ВТО |
Пресни напон |
|
125 |
|
|
1.30 |
V |
рТ |
Опор на нагибу у стању |
|
|
0.28 |
mΩ |
ВТМ |
Пик напона у стању рада |
Ја сам ТМ =5000A, F=90kN |
25 |
|
|
2.90 |
V |
dv/dt |
Критична стопа пораста напона у ванстантном стању |
V ДМ = 0,67В ДРМ |
125 |
|
|
1000 |
В/μs |
ди/т |
Критична стопа повећања струје у стању |
V ДМ = 67%V ДРМ до4000A
Импулс гејта tr ≤0,5μs IGM=1,5A Појединачни импулс
|
125 |
|
|
1200 |
А/μс |
КВРР |
Наплата за повлачење |
Ја сам ТМ =2000A, tp=4000µs, di/dt=-20A/µs, VR=100V |
125 |
|
2400 |
|
микрон |
тхк |
Време прекидања за комутирано искључивање кола |
Ја сам ТМ =2000A, tp=4000µs, VR=100V dv/dt=30V/µs, di/dt=-20A/µs |
125 |
40 |
|
130 |
мс |
ИГТ |
Ток за покретање капије |
ВА=12В, ИА=1А
|
25
|
40 |
|
450 |
мА |
ВГТ |
Напетост за покретач капије |
0.9 |
|
4.5 |
V |
ИХ |
Трчање за одржавање |
20 |
|
1000 |
мА |
ИЛ |
Тренутна затварања |
|
|
1000 |
мА |
ВГД |
Напетост врата без покретача |
V ДМ =67%ВДРМ |
125 |
|
|
0.3 |
V |
Ртх(ј-ц) |
Термичка отпорност Уједношење са кутијом |
На 180 °sinus, dvostrano hlađenje, sila stezanja 90kN |
|
|
|
0.005 |
℃ /W
|
Ртх(ц-х) |
Термални отпор за грејач |
|
|
|
0.0015 |
ФМ |
Сила монтаже |
|
|
81 |
|
108 |
kN |
ТВј |
Температура уједињења |
|
|
-40 |
|
125 |
℃ |
Тстг |
Температура складиштења |
|
|
-40 |
|
140 |
℃ |
УТ |
Тежина |
|
|
|
2000 |
|
г |
Облик |
KT100cT |
Облик
Добро опремена лабораторија
Располажемо добро опремљеном лабораторијом за тестирање и строго контролишемо квалитет наших производи . То обезбеђује да степен исправности производа које испоручујемо купцима достиже 100%.
Automatizovana moderna fabrika
Savremena automatizovana fabrika osigurava visok nivo doslednosti svih performansnih indikatora naših proizvoda, minimalizujući razlike u parametrima svakog proizvoda. Ovo ne samo da garantuje pouzdanost i stabilnost naših proizvoda, već takođe predstavlja važnu garanciju za sigurno i pouzdano funkcionisanje opreme naših klijenata.
Адекватан производњи капацитет
Proizvođačeva snažna opšta jačina i dovoljna proizvodna moć garantuju pravovremenu isporuku svake narudžbine.
Зашто сте изабрали нас?
Beijing World E To Technology Co., Ltd. je vodeći dobavljač poluprovodničkih proizvoda kao što su IGBT modul, IGBT diskretni elementi, IGBT čipovi, ADC/DAC, Tiristor u Kini, koji se prvenstveno bavi zvaničnom distribucijom brendova CRRC, Starpower, Techsem NARI. Sa dozvolom za uvoz i izvoz i 11 godina iskustva u ovoj industriji, izvozimo u Rusiju, UAE i mnoge evropske zemlje.
Imamo stroge zahteve za izbor proizvođača, posedujemo profesionalne tehničke timove i ostvarujemo kontrolu kvaliteta proizvoda, čime osiguravamo bezprobleman rad projekata za naše klijente u oblastima železničkog saobraćaja, energetike, električnih vozila, inverterskih pogona elektromotora i frekvencijskih pretvarača.
У међувремену, пружање помоћи купцима у изради по меру различитих тиристора и скупова електричних уређаја у складу са њиховим специјалним параметрима је још један важан саставни део нашег уговорног производства и једна од наших предности.
Безбедна испорука
Сарадњујемо са водећим међународним транспортним компанијама како бисмо осигурали испоруку терета у задатом року.
U isto vreme, pažljivo pakujemo svaku partiju robe koju isporučujemo našim kupcima u skladu sa njihovim zahtevima, kako bismo osigurali da roba stigne netaknuta i bez oštećenja.
УСЛОВНИ КАС

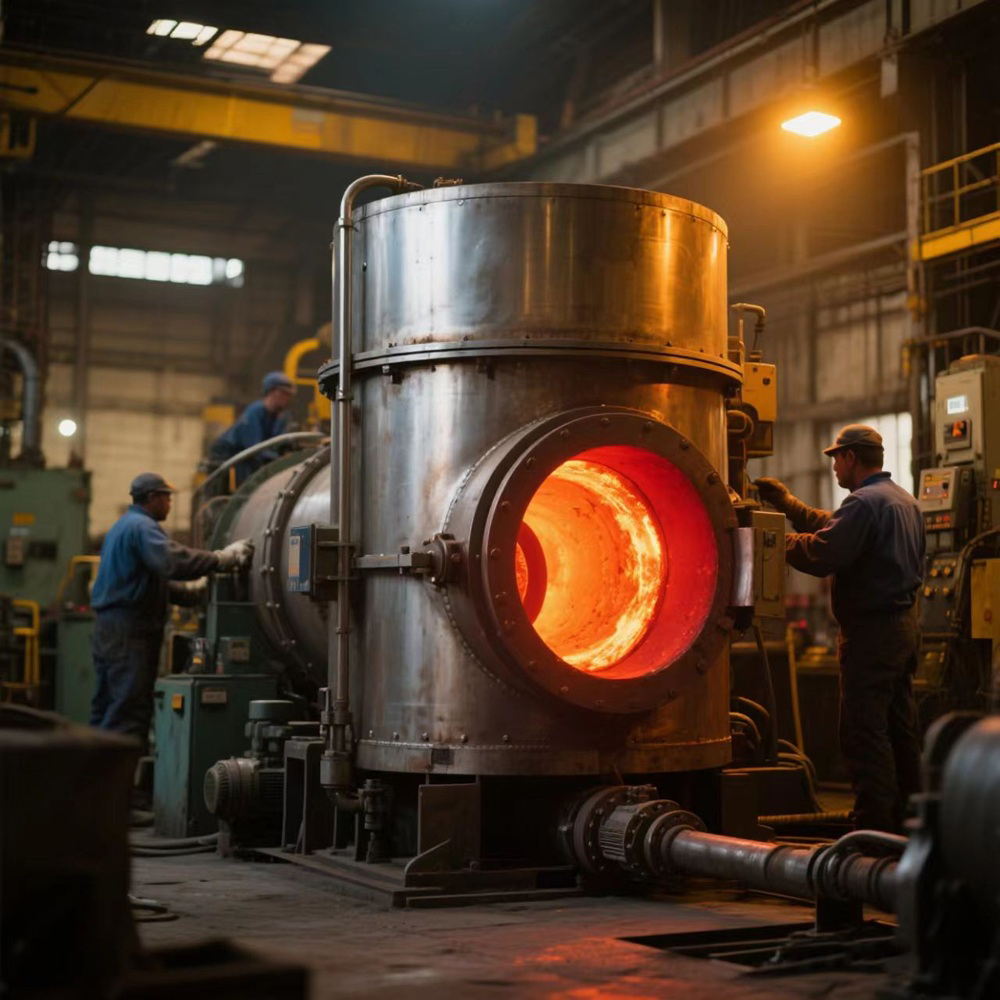

Технички предлог: Тирисор за ултра-високу снагу и брзо искључење за системе индукционог загревања у погонима за обраду челика
Модел: Y100KKG-KT100cT
- Извршна резиме
Овај предлог детаљно описује апликација нашег тирисора за брзо искључење у облику плоче ( Y100KKG-KT100cT ) у систему индукционог загревања високе снаге у водећој челикани. Намењен за екстремне услове (4.890A/2.500V), за напредне металуршке процесе.
Позадина пројекта и проблеми
Клијент: Комбинат челика са линијама индукционог загревања за ковање слитака.
Постојећи систем:
- Тирисорни инвертори засновани на традиционалним колима са паралелним резонансама.
- Napon rada: ~1800V, frekvencija: ≤2,5 kHz .
Ključne tačke bola:
- Niska efikasnost: 20–30% gubitka energije zbog diodnog refluksa i grešaka u komutaciji .
- Česti kvarovi:
- Provodni kvarovi izazvani visokim dV/dt (uzrokuju lažne okidanje) i sporim isključivanjem (60 μs) .
3. Tehničko rešenje i inovacije
Zbog ugovora o poverljivosti. Sadržaj ovog člana je izostavljen.
4. Primena i rezultati
Opseg implementacije:
- 3 × 3,5 MW indukcioni peć za zagrevanje slita za kovanje (1250°C).
- Пун рефитинг банака тиристора и контроле фермвера.
Техничка достигнућа:
- Уситњавање на високим фреквенцијама (8 kHz): Смањене загубе од оксидације за 18% (са 2,1% на 1,7% прихода топљења).
- Мешање на ниским фреквенцијама (1,2 kHz): Постигнута хомогеност температуре ±5°C, елиминисани дефекти сегрегације.
- Нулти кратки спојеви: Потврђено током 6 месеци непрекидног рада 24/7.
5. Конкурентске предности
У односу на конвенционалне тиристоре
- 5× већи dI/dt: Подноси удар од 4.890A током хладног стартовања без одвајања.
- Директно хлађење водом: Омогућава 120% прекотерета до 10 секунди (критично за топљење скрапа).
6. Практични случај: Ажурирање линије индукције Шандонг челик
Профил пројекта:
- Капацитет: 50 t/h линија за загревање билијара (у експлоатацији од 2023. године).
- Тиристори: 12 × RST-4890/2500-F по пећи.
- Резултати:
- ROI: 8 месеци поштеде енергије/одржавања.
- Учесталост производње: 99,2% (наспрам 89,5% пре надоградње).
- Награде: Шандонг награда за индустријску иновацију 2024.
7. Закључак и наредни кораци
У Y100KKG-KT100cT прецизира стандарде тиристора ултра високе снаге за индукционо загревање на следећи начин:
① Решавање проблема комутације који траје деценијама;
② Омогућавање процеса металургије на више фреквенција;
③ Смањење трошкова циклуса до 30%.
Препорука: Пилотска инсталација на једној пећи са гаранцијом перформанси од 36 месеци. Наши инжењери ће обезбедити:
- FEA симулацију термичког напона за дизајн ормара;
- Извештаје са тестова dI/dt (по IEEE 1460);
- Обуку за локалне тимове за одржавање.
Озбиљно изјављујемо:
Овај случај има за циљ да корисницима пружи кратко објашњење примене нашег тиристора у одређеном пројекту.
Није наша одговорност за евентуалне економске губитке настале применом било ког пројекта који имплементира ово техничко решење.
