CM7506L прецизни ДАЦ,16 бита

Преглед

CM7506L је 16-битни необавезни излазни напонски дигитално-аналогни конвертор (DAC). Ради са једним напајањем од 2,7 V до 5,5 V и гарантује монотоност излазног напона у целом температурном опсегу. Захваљујући својој необавезној конструкцији, DAC има изузетно низак потрошњу енергије, само 290 μA струје мировања и мали погрешни напон на нултој вредности од 0,5 LSB.

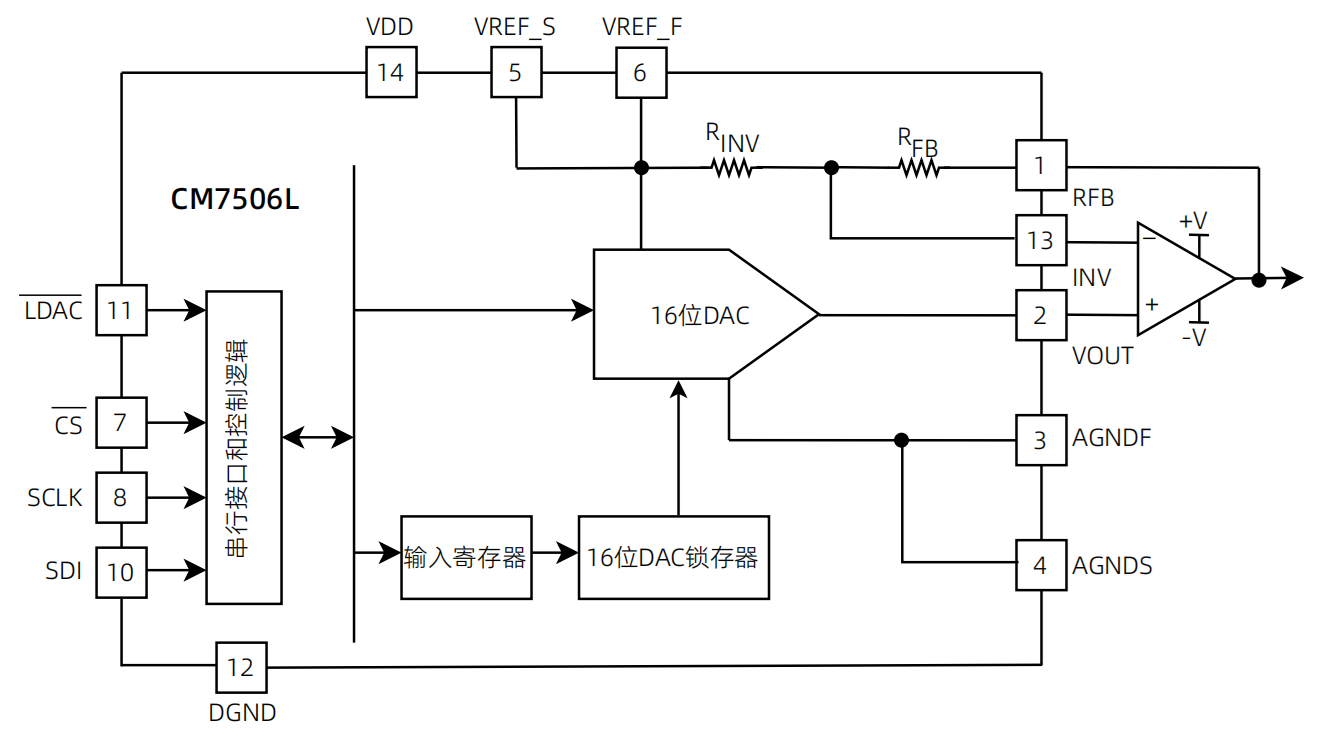

CM7506L подржава опсег улазног референтног напона од 2 V до VDD. Опсег излазног напона је 0 V до VREF. Са прецизно упареним унутрашњим низом отпорника, уређај може генерисати биполарни излаз са максималним опсегом ±VREF на RFB када се користи са спољашњим прецизним операционим појачавачем.

CM7506L користи SPI/QSPI/MICROWIRE-компатибилан трожични серијски интерфејс, који подржава учестаност такта до 50 MHz. Може се директно повезати са оптопаровима ради испуњавања специфичних примена захтева. Након укључења, коло за ресетовање поставља излаз CM7506L на средњу вредност скале.

Особности

• Рад са једним извором напајања: 2,7 V до 5,5 V

• Ниска струја напајања: 290 μA

• Грешка ИНЛ: ±0,5 ЛСБ

• Мали импулсни трзај: 1 nV·s

• Brzo vreme uspostavljanja: 1 μs

• Garantovan monoton izlaz u celom temperaturnom opsegu

• Излазни напон способан да директно управља теретом од 60 kΩ

• 50 MHz SPI/QSPI/MICROWIRE-kompatibilni serijski interfejs

• Ресет при укључењу присиљава излаз ДАЦ-а на средњу скалу

• Компензација струје референтног извора

• SOP14 kućište (8,7 mm × 3,9 mm)

Примене

• Ласерски галванометарски контролери

• Kola za kalibraciju visoke preciznosti

• Upravljanje procesima i industrijska automatizacija

• Аутоматска опрема за тестирање (ATE)

• Precizni izvori signala
