SAR ADC

CM2248, SAR ADC, 8-канални систем за стицање података (DAS)

8-канални систем за прикупљање података (ДАС), саграђен у 16-битној, биполарном улазом, синхронним узорком ADC

Бановна анализа АД7606, најбоља алтернатива за АД7606.

Brand:

CIMO

Spu:

CM2248

Appurtenance:

Брошура за производ:Преузмите

Увод

Увод

Преглед
CM2248 је 16-битни, 8-канални систем за прикупљање аналогних података (DAS) за истовремено узоркање. Сваки канал има аналогну заштиту улазних климпе, анти-алиазинг филтер другог реда, појачивач за праћење и држање и 16-битни САР АДЦ. Уређај такође укључује флексибилне дигиталне филтере, извор напона од 2,5 В, референтни буфер и брзи серијски и паралелни интерфејс.

CM2248 ради са једним 5 В напоном и подржава истинске биполарни улазни сигнали од ±10 В и ±5 В. Сви канали могу да узму узорке са брзинама до 200 кСПС. На широком опсегу фреквенција узоркавања, кола за заштиту улазних климпа могу издржати напоне до ± 18,5 В. Високи инпут импеданс од 1 МΩ и филтрирање на чипу значајно поједностављавају дизајн спољних кола.

Особности

Биполарни аналогни унос: ±10 V, ±5 V
5 В аналогна напајање; 1,7 V до 5,25 V дигитално интерфејс напајање
улазни подаци за истовремено узоркање са 8 канала

(1) Аналогни улаз ЕСД ХБМ номинација до 7000 В

(2) 92 дБ СНР (без претераног узорка), -105 дБ ТХД

(3) ±1 ЛСБ ИНЛ, ±0,8 ЛСБ ДНЛ

Флексибилни паралелни/серијски интерфејс

Компатибилан са SPI/QSPI/MICROWIRE/DSP

Потпуно интегрисано решење за прикупљање података

(1) Заштита аналогних улазних климпа

(2) Улазни буфер са 1 МΩ аналогном инпиденцијом улаза

(3) Аналогни анти-алиасинг филтер другог реда

(4) На чипу прецизни референтни напон и буфер

(5) 16-битни, 200 кСПС АДЦ (све канале)

(6) Превише узоркавање путем дигиталних филтера

Мала потрошња енергије: 107,5 мВт у радњу, 28,5 мВт у стању чекања
Пакет LQFP64, 10 mm × 10 mm

Примене

Системи за стицање података
Систем за праћење и заштиту електричних линија
Системи за позиционирање вишеоси
Многофазни мотори
Instrumentaciji i upravljačkim sistemima

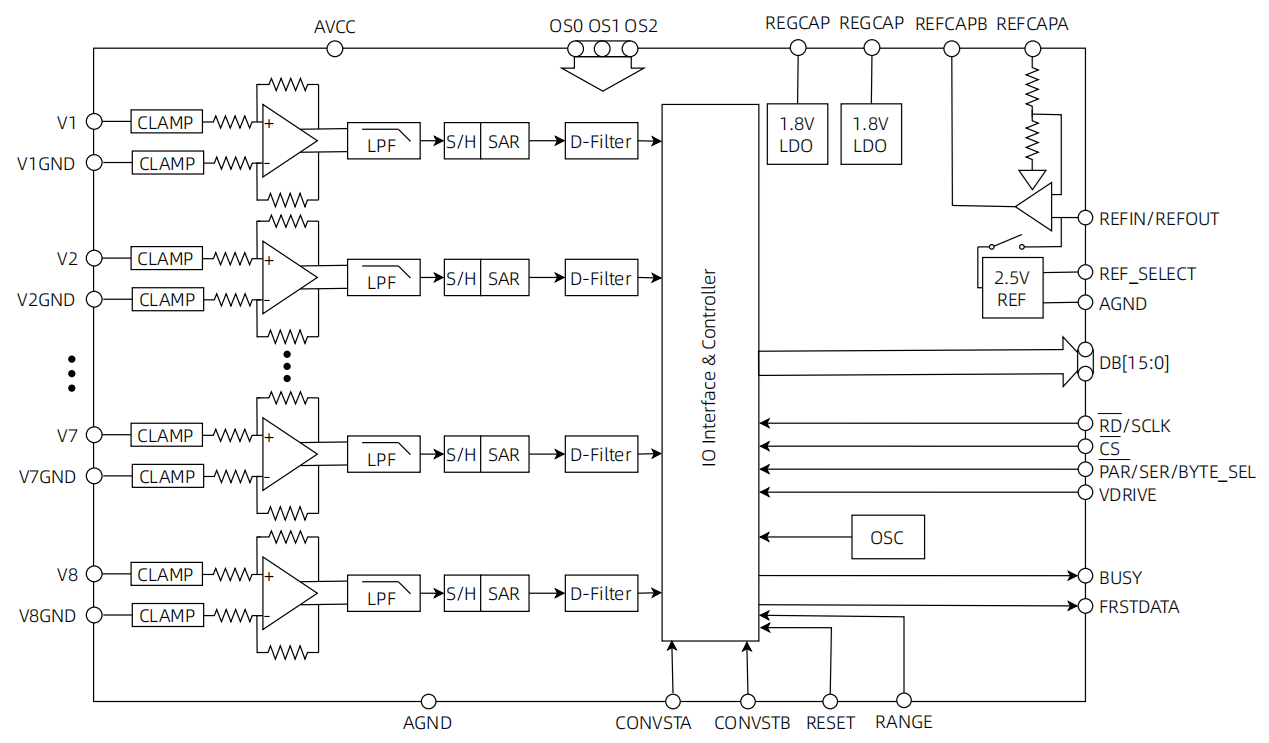

Архитектурни блок дијаграм


Конфигурација пина

Примене

Системи за стицање података
Систем за праћење и заштиту електричних линија
Системи за позиционирање вишеоси
Многофазни моторни системи
Instrumentaciji i upravljačkim sistemima

Димензије изгледа

Типични дијаграм повезивања


УСЛОВНИ КАС

**Примена АДЦ-а за истовремено узоркање са 8 канала (ЦМ2248) у енергетским системима**


01 Увод

CM2248 је 16-битни, 8-канални АДЦ за истовремено узоркање који је представио SIMO Microelectronics. Сваки канал интегрише аналогну заштиту улазне климпе, анти-алиазинг филтер другог реда, појачивач за праћење и држање и 16-битни САР АДЦ, заједно са флексибилним дигиталним филтерима на чипу.

CM2248 ради са једним 5 В напоном и може да управља правим биполарним улазним сигналима од ±10 В или ±5 В. Сви канали подржавају проток до 200 кСПС за узоркање и излаз података. Аналогна инпиденца улаза је 1 МΩ, а кола за заштиту улазне климпе могу издржати нивои пренапореда до ±16.5 В. CM2248 је компатибилан са АДИ AD7606 и ТИ ADS8588.

02 CM2248 Особности

Биполарни аналогни унос: ±10 V, ±5 V
аналогна напајање 5 В, ВДРИВ: 2,3 В до 5 В
улазни подаци за истовремено узоркање са 8 канала
ЛКФП64 10 × 10 пакета
Потпуно интегрисано решење за прикупљање података
- Заштита аналогног улаза са ограничавањем напона
- Улазни буфер са 1 МΩ аналогном инпиденцијом улаза
- Аналогни анти-алиазинг филтер другог реда
- Прецизни референтни напон и буфер на чипу
- 16-битни, 200 кСПС АДЦ (све канале)
- Способност преопсењења узорком путем дигиталних филтера
Флексибилни паралелни/серијски интерфејс
- SPI / QSPI / MICROWIRE / DSP компатибилан

Извршавање

92 дБ СНР, -105 дБ ТХД
уколико је потребно, примећујте примедбу за примедбу за примедбу.
Ниска потрошња енергије: 150 mW у режиму рада, 30 mW у режиму чекања
Електродисконски дисконтни систем за аналогне улазе до 8 kV
Све производи проћи строго тестирање поузданости

03 Преглед решења

Систем за снабдевање енергијом се састоји од примарног система (висок напон, укључујући генераторе, енергетске мреже и оптерећења) и секундарног система (ниски напон, укључујући информационе системе и контролне механизме који осигуравају сигуран, поуздани и економичан рад примарног система). Да би се смањио укупни инсталирани капацитет и побољшала поузданост и економичност снабдевања, међусобно повезивање енергетских система постало је главни тренд. Међутим, то такође повећава рањивост електричне мреже, где локални грешки могу угрозити читав систем. Као резултат тога, системи за праћење енергије постали су неопходан део осигурања поузданог рада мреже. ЦМ2248 се углавном користи у две кључне области енергетских система:

Систем за праћење енергије

Системи за праћење енергије могу пратити радни статус енергетског система у реалном времену док снимају оперативне податке и догађаје. Главни мерени параметри укључују:

Напетост: тренутна напон, фазори напона (вредне РМС и фаза), фазори основног напона, фазори хармоничног напона
Ток: тренутна струја, фазори струје, фундаментални и хармонични фазори
Честоћа
Мощност: активна снага / реактивна снага, очигледна снага
Енергија: активна енергија и реактивна енергија
Постројење различитих компоненти

CM2248 је једночипски, 8-канални аналогни предњи крај за истовремено узоркање који омогућава погодно мерење напона и струје у реалном времену и њихове фазне разлике. Ово омогућава лако израчунавање фактора снаге, очигледне снаге и енергије. Његов висок ниво заштите од ЕСД-а и строга тестирање масовне производње чине га веома погодним за апликације у енергетским системима.

Инвертори повезани са мрежом за обновљиву енергију

Да би се осигурао поуздани рад мреже, обновљиви извори енергије као што су ветар и соларна енергија морају да испуњавају строге захтеве за параметре као што су фреквенција и фактор снаге када су повезани са мреже. Због тога је потребна инверзија ЦЦАЦ, а тачан мониторинг напона и струје инвертора захтева високопрецизан систем за истовремено узорковање. CM2248 ефикасно испуњава ове захтеве.

04 Предности производа

Укратко, ЦМ2248 нуди високу интеграцију, висок однос сигнала-буке од 92 дБ и високу поузданост, што га чини погодним за високопрецизно узоркање различитих сигнала у апликацијама енергетског система. У смислу перформанси, ЦМ2248 је упоредив са АДИ AD7606 и ТИ ADS8588.

Листа производа

SAR ADC

П/Н	Тип	Пакет	MPQ(kom)	U poređenju sa
CM2248-QFPTR	АДЦ	Трка	1600	AD7606
CM2249-QFPT	АДЦ	Трка	900	AD7616
CM2368-QFPTR	АДЦ	Трка	1600	AD7606C-18
CM2268-QFPTR	АДЦ	Трка	1600	AD7606C-16
CM2219-QFNTR	АДЦ	Трка	4900	AD7699
CM2209-QFNTR	АДЦ	Трка	4900	AD7689
CM2322-MSOTA	АДЦ	Трка	4000	AD7982
CM2220-MSOTA	АДЦ	Bubanj	4000	AD7980
CM2431-MSOTA	АДЦ	Трка	4000	AD4020
CM2272-MSOTA	АДЦ	Bubanj	5000	ADS8354
