CM2322 SAR-ADC

Overzicht

De CM2322 is een 18-bits opeenvolgende benaderings-analoog-digitaal-omzetter (ADC) die wordt gevoed door een enkele voeding. Hij integreert een laagvermogen, hoge-snelheid, 18-bits bemonsterings-ADC en een multifunctionele seriële interface. Bij de stijgende flank van de CNV-puls bemonstert de CM2322 het spanningsverschil tussen de IN+ en IN−-aansluitingen, waarbij de signalen op beide ingangspinnen doorgaans in tegenfase zijn en de spanningsuitslag varieert van 0 V tot VREF. De referentiespanning VREF wordt extern aangeleverd en kan onafhankelijk van de voedingsspanning VDD worden ingesteld. Het stroomverbruik neemt recht evenredig toe met de bemonsteringsfrequentie.

Via de SDI-ingangspen van de SPI-interface kunnen meerdere ADC’s in een kettingconfiguratie (daisy chain) worden aangesloten, met een optionele ‘busy’-indicator. De chip is compatibel met 1,8 V, 2,5 V, 3 V en 5 V logica via een aparte voeding, VIO.

De CM2322 is verkrijgbaar in MSOP10- en DFN10-uitvoeringen, met een optimaal bedrijfstemperatuurbereik van -40 °C tot 125 °C.

Kenmerken:

• Enkele voedingsspanning: 1,8 V

• Logica-interface-spanning: 1,8 V, 2,5 V, 3 V, 5 V

• Waarachtig differentieel analoog ingangsbereik: ±VREF

• 18-bits resolutie, zonder ontbrekende codes

• Bemonsteringsfrequentie: 1 MSPS

Prestatie:

• INL: typisch ±1,2 LSB (VREF = 5 V)

• Dynamisch bereik: 99 dB (VREF = 5 V)

• SNR: 97,5 dB (fIN = 1 kHz, VREF = 5 V)

• SNDR: 97 dB (fIN = 1 kHz, VREF = 5 V)

• THD: -119 dB (fIN = 1 kHz, VREF = 5 V)

• Seriële interface: SPI/QSPI/MICROWIRE-compatibel

• Kan meerdere ADC’s in serie schakelen en biedt een ‘busy’-indicator

• Geen pipeline-vertraging

Laag energieverbruik:

• 3,3 mW (1 MSPS, alleen VDD)

• 5,7 mW (1 MSPS, totaal stroomverbruik)

• 55 μW (10 kSPS, totaal stroomverbruik)

Verpakking:

• MSOP10-behuizing van 3 mm × 3 mm en DFN10-behuizing van 3 mm × 3 mm

Toepassingen:

• Instrumenten

• Geautomatiseerde testapparatuur

• Hoogwaardige data-acquisitiekaarten

• Medische instrumenten

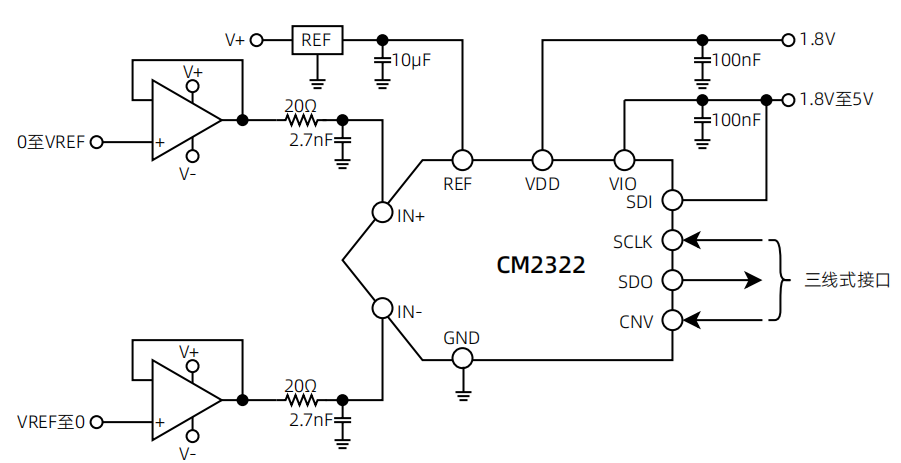

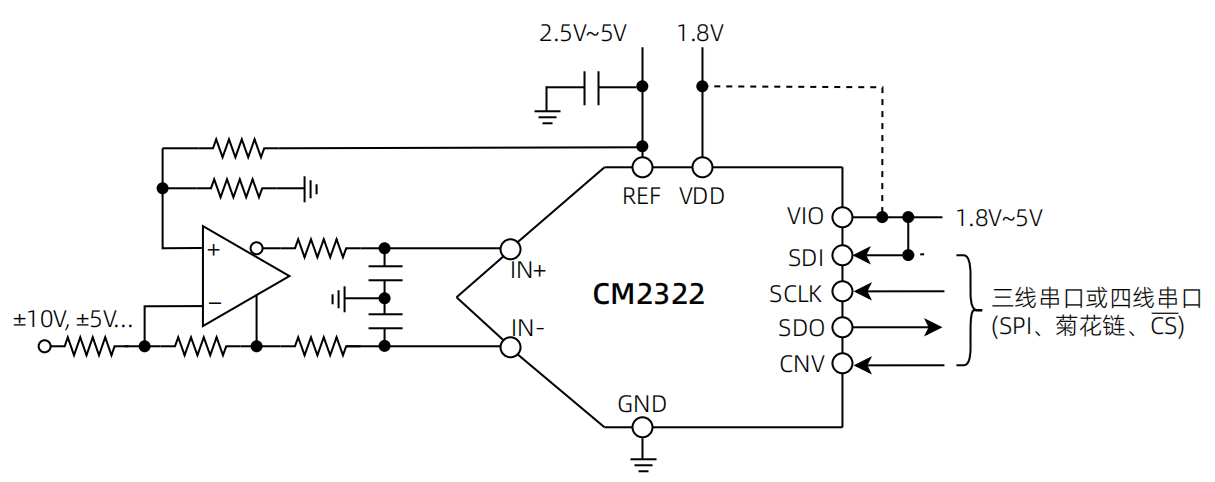

Architectuur blokdiagram

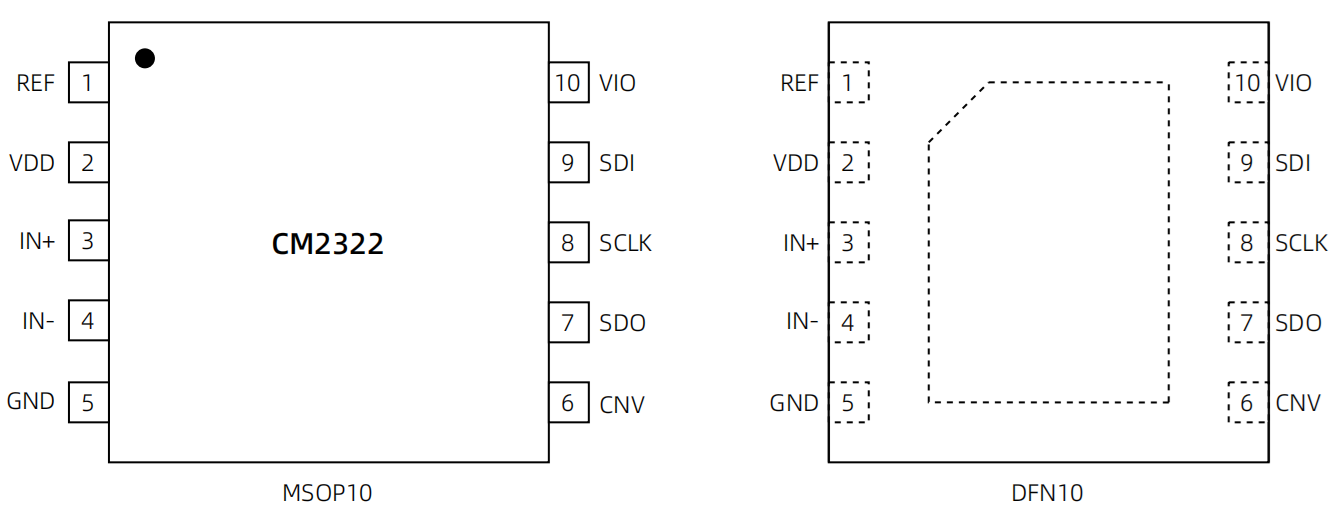

Pinconfiguratie

Omtrek en afmetingen

CM2322 is verpakt in MSOP10- en DFN10-behuizingen.

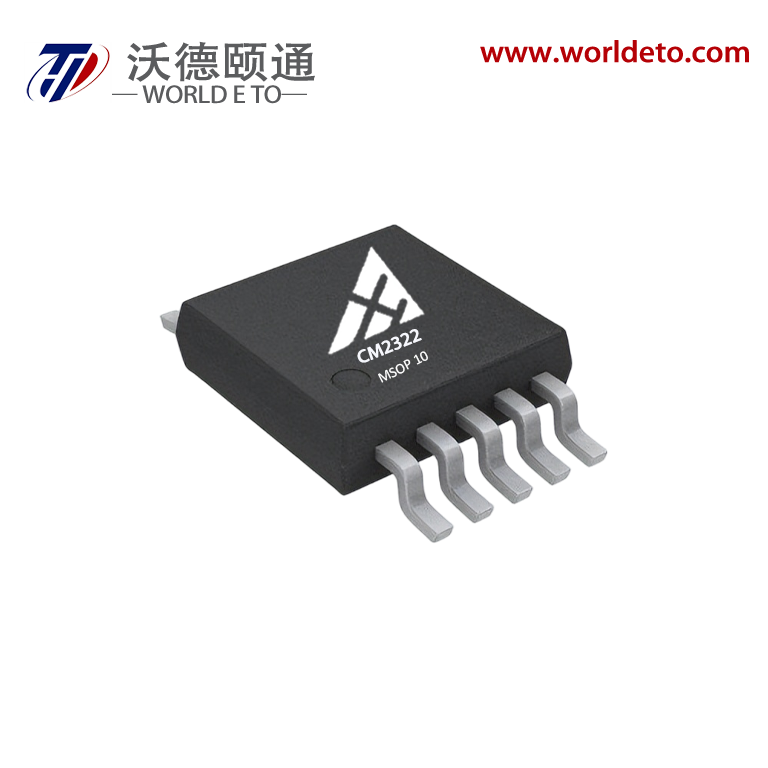

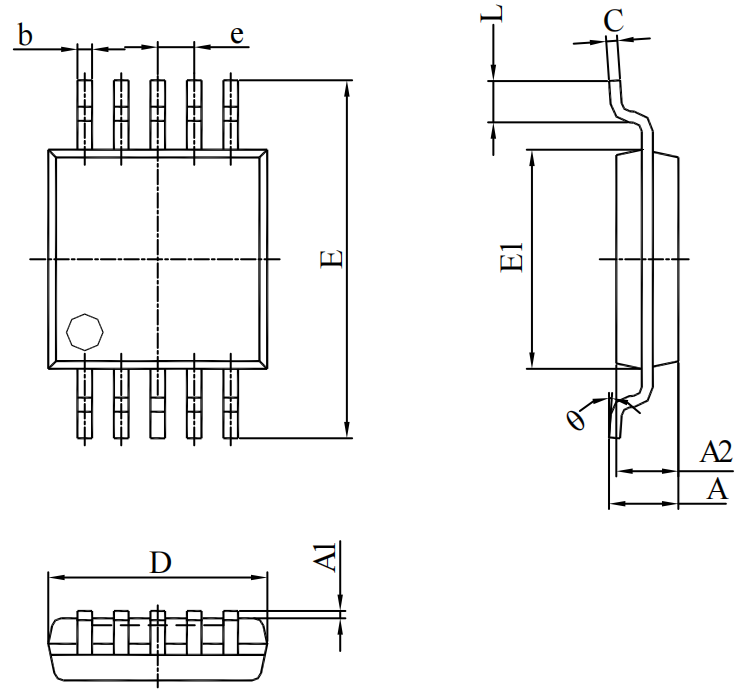

MSOP10

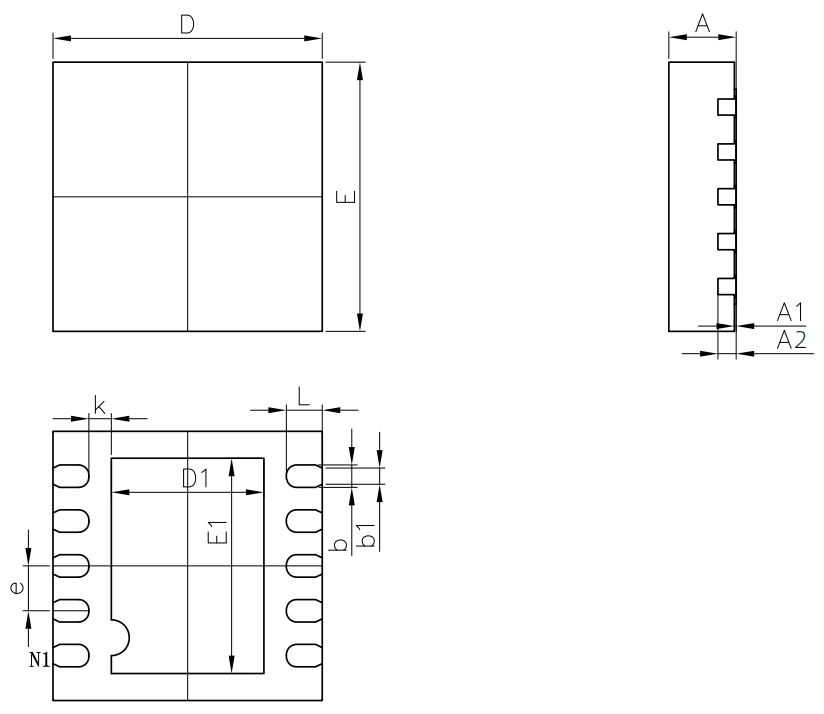

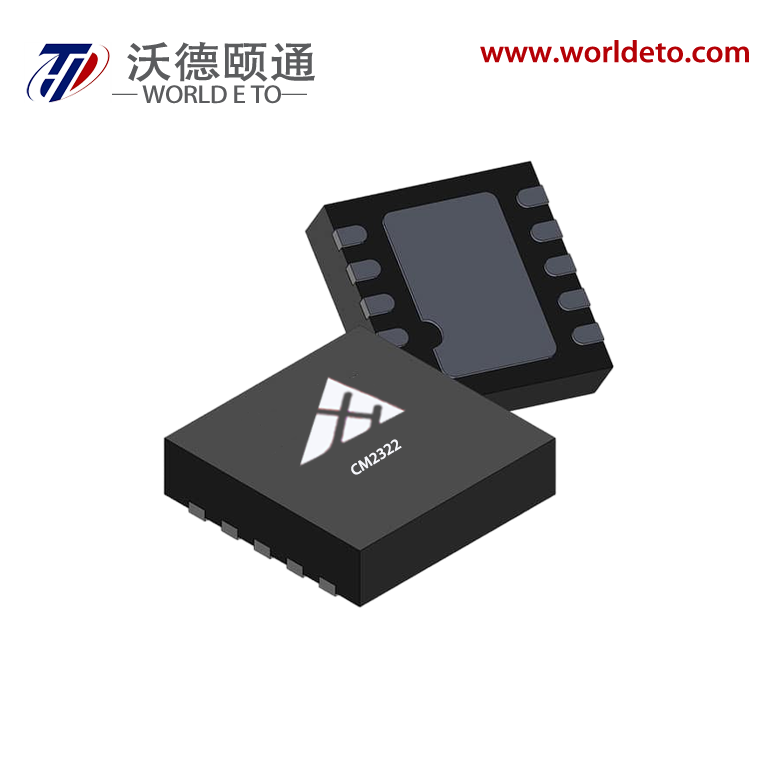

DFN10

Voor meer gedetailleerde informatie verwijzen wij u naar het datasheet.
