MTx600 MFx600 MT600, Tiristora/Diodes moduļi, Ūdens dzesēšana

V RRM v DRM

Tīpums & Kontūra

600V

MT3tālrunis

MFx600-06-406F3

800V

MT3tālrunis

MFx600-08-406F3

1000V

MTx600-10-406F3

MFx600-10-406F3

1200V

MTx600-12-406F3

MFx600-12-406F3

1400V

MTx600-14-406F3

MFx600-14-406F3

1600V

MTx600-16-406F3

MFx600-16-406F3

1800V

MTx600-18-406F3

MFx600-18-406F3

1800V

MT620-2403F3G

Sīkāku informāciju

Iemesls

Testēšanas apstākļi

Tj( °C )

Vērtību

Drošības un drošības politika

Min

Tips

Max

IT(AV)

Vidējā ieslēgšanās strāva

180° pusviļņa 50Hz

Vienkārša atdzesēta puse, THS=55 。C

125

600

A

IT ((RMS)

RMS aktīvā strāva

942

A

Idrm Irrm

Atkārtota maksimuma strāva

pie VDRM pie VRRM

125

45

mA

ITSM

Pārsprieguma ieslēgšanās strāva

VR=60%VRRM,t=10ms pussinusa

125

16.0

kA

I2t

I2t saplūšanas koordinācijai

125

1280

10³A ²s

VTO

Sīkāko spiedienu

125

0.85

V

rt

Ieslēgšanās slīpuma pretestība

0.30

mΩ

VTM

Maksimālais ieslēgšanās spriegums

ITM=1800A

25

1.90

V

dv/dt

Kritiskā izslēgšanās sprieguma pieauguma ātrums

VDM=67%VDRM

125

1000

V/μs

di/dt

Sadarbības stāvokļa strāvas kritiskā pieauguma ātrums

Vārsta avots 1.5A

tr ≤0.5μs Atkārtota

125

200

A/μs

IGT

Vārsta aktivizēšanas strāva

VA=12V, IA=1A

25

30

200

mA

Vgt

Vārsta aktivizēšanas spriegums

0.8

3.0

V

IH

Turēšanas strāva

10

200

mA

IL

Bloķēšanas strāva

1000

mA

VGD

Neaktivizējošais vārsta spriegums

VDM=67%VDRM

125

0.20

V

Rth(j-c)

Siltuma pretestība no savienojuma līdz korpusam

Vienpusēji dzesēts katram mikroshēmai

0.085

°C /W

Rth(c-h)

Siltuma pretestība korpuss uz siltuma izkliedētāju

Vienpusēji dzesēts katram mikroshēmai

0.040

°C /W

VISO

Izolācijas spriegums

50Hz, R.M.S, t=1min, Iiso:1mA (max)

3000

V

FM

Slēguma savienojuma griezes moments ((M12)

12

14

N·m

Montāžas griezes moments (M6)

4.5

6

N·m

TVj

Junkcijas temperatūra

-40

125

°C

TSTG

Uzglabāšanas temperatūra

-40

125

°C

Wt

Svars

1580

g

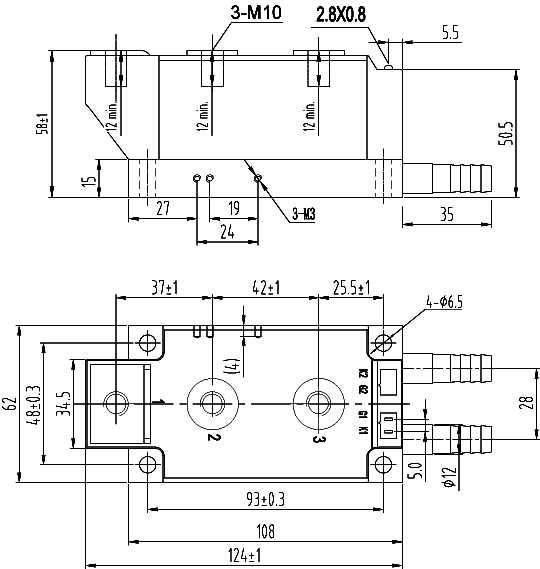

Kontūra

406F3
