統合コントローラー

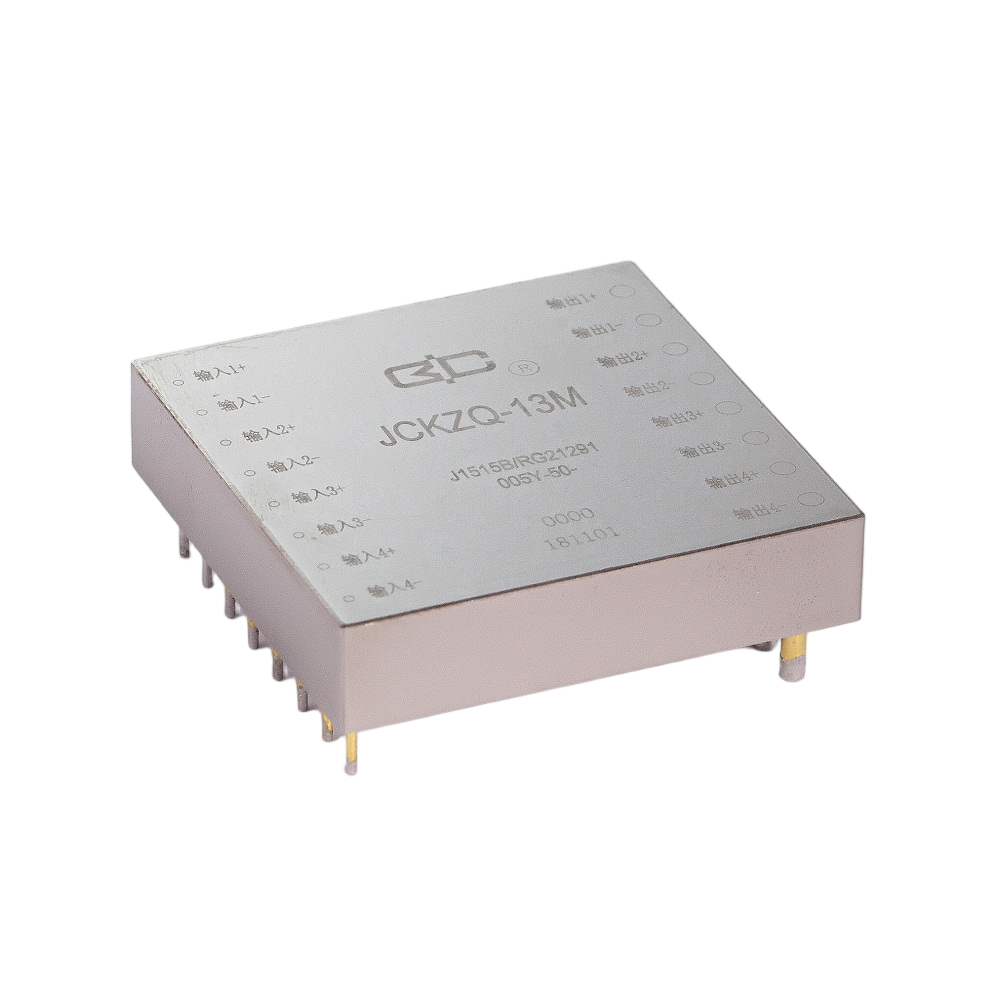

JCKZQ-13M 20A/50Vd.c. 4出力密閉型統合コントローラー

この製品は防衛、科学研究、産業制御分野で広く適用可能であり、特に軍用兵器システムの火工品点火、直流電源制御および同様の用途に最適です。

Brand:

Spu:

JCKZQ-13M

紹介

紹介

1、紹介

JCKZQ-13Mは各チャネルごとに独立した入出力制御を備えた4出力密閉型統合コントローラーです。コントローラーは金属溶接密閉構造を採用しています。

寸法：45.5 mm × 45.5 mm × 10.5 mm

2.特徴

● 光絶縁

● 溶接密封

● フィールドエフェクトトランジスタ出力

● 低出力電圧降下

● 4つのノーマルオープン出力

3.主な技術パラメータ

技術的パラメータ		最低限	典型的な	最大	ユニット
輸出パラメータ
出力電流				20	A
出力電圧			50	80	Vd.c.
出力電圧降下			0.1	0.2	Vd.c.
出力漏れ電流				1	微分数
サージ電圧		90			Vd.c.
過負荷電流				80	A
入力パラメータ
入力電圧	タイプ: 005-50	4	5	7	Vd.c.
入力電圧	タイプ: 027-50	16	27	32	Vd.c.
逆極性電圧	タイプ: 005-50			7	Vd.c.
逆極性電圧	タイプ: 027-50			32	Vd.c.
入力オン電圧	タイプ: 005-50			4	Vd.c.
入力オン電圧	タイプ: 027-50			16	Vd.c.
入力オフ電圧	タイプ: 005-50	1			Vd.c.
入力オフ電圧	タイプ: 027-50	6			Vd.c.
入力電流	タイプ: 005-50		15	25	mA
入力電流	タイプ: 027-50		20	30	mA
起動時間				2	ms
消灯時間				1	ms
電気的パラメータ
隔熱抵抗		1000			MΩ
耐電圧		500			Vr.m.s.
消費電力				8	W について
絶縁容量				25	pF
環境パラメータ
動作温度		-55		105	°C
保管温度		-55		125	°C
ショック		14700m/s²、0.5ms
振動		294m/s²、10Hz ～ 3000Hz
ランダム振動		30(m/s²)²/Hz,10Hz ～ 2000Hz
その他のパラメータ
完全密封		リークレート ≤ 5×10⁻³ Pa·cm³/s
静電気放電感受性 (ESD)				4000	V
重量				100	g

Notes:

負荷が誘導性であれば,フライバックダイオードを追加しなければならない.
コントローラーの出力端子は、電源のいずれかの端子で負荷回路と直列に接続できますが、リレーの極性が逆にならないようにしてください。
最大負荷電源電圧は次の値を超えてはいけません 80 Vd.c. , また、過渡電圧の最大値は次の値を超えてはいけません 90 Vd.c

統合コントローラー リスト

P/N	説明	写真

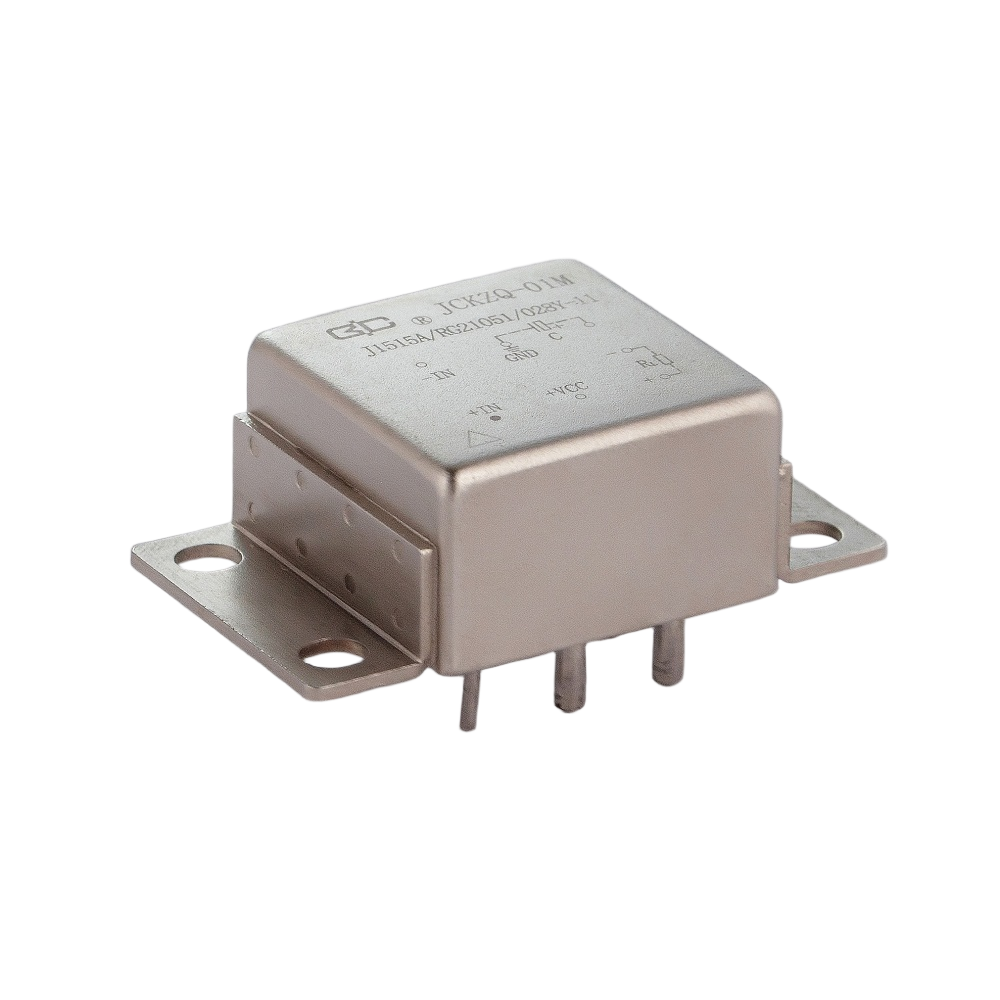

JCKZQ-01M	JCKZQ-01M型密閉形一体型コントローラは品質グレードQJB(Y)/Kです。この製品は、防衛、科学研究および産業制御分野で広く使用でき、発火装置などの点火用途に適しています。
JCKZQ-02M	JCKZQ-02M型密閉統合コントローラーは、多出力の密閉統合コントローラーです。各出力グループは並列冗長設計を採用し、金属溶接密封および無酸素銅リード端子を備えています。品質グレードはYです。この製品は防衛、科学研究および産業制御分野で広く使用でき、ミサイル、ロケットなどの電源制御に適しています。
JCKZQ-04MA	JCKZQ-04MA型密閉統合コントローラー、品質グレードY、またはQJB(Y)/K仕様。この製品は国防、科学技術研究および産業制御分野に広く使用でき、花火点火、ミサイル、ロケットなどの兵器および装備のタイミング制御に適しています。

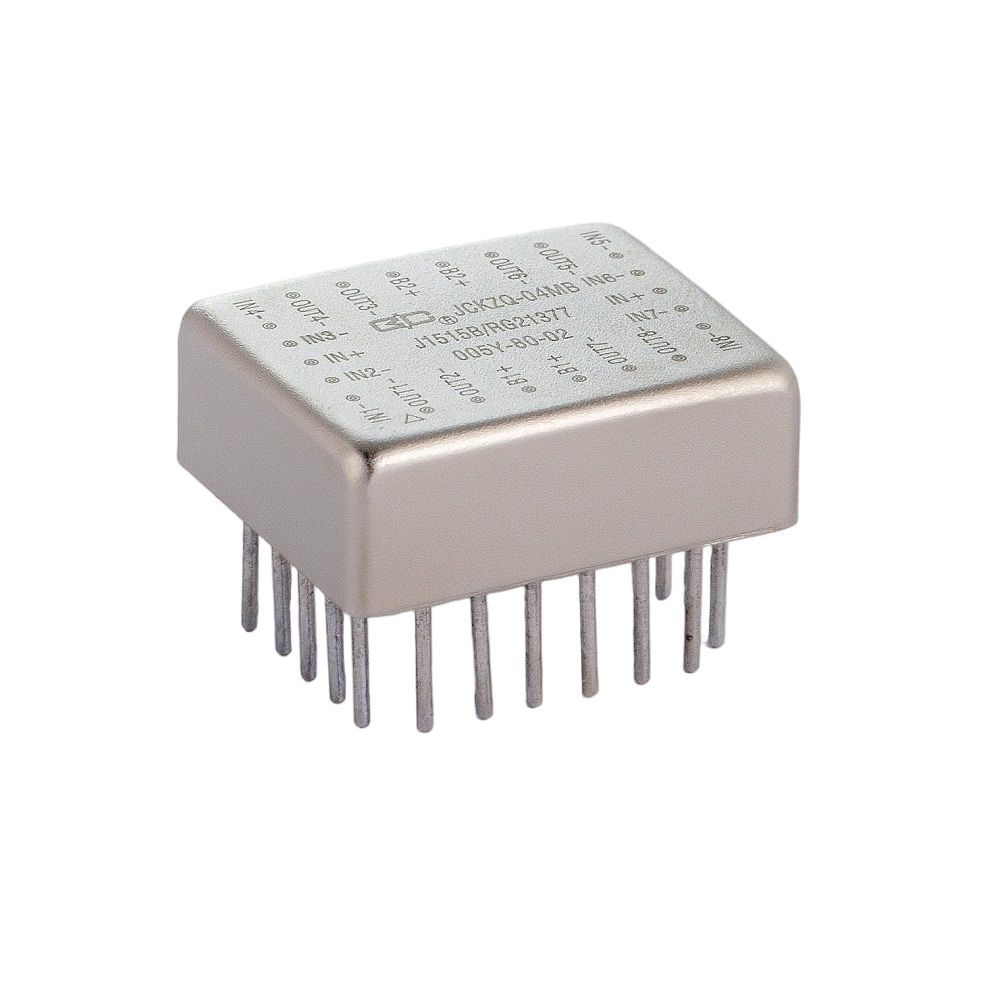

JCKZQ-04MB	JCKZQ-04MB型密閉DC統合コントローラー、品質グレードY。この製品は、国防、科学研究および産業制御の分野で広く使用でき、花火装置の点火、ミサイルやロケットなどの兵器・装備品のタイミング制御に適しています。

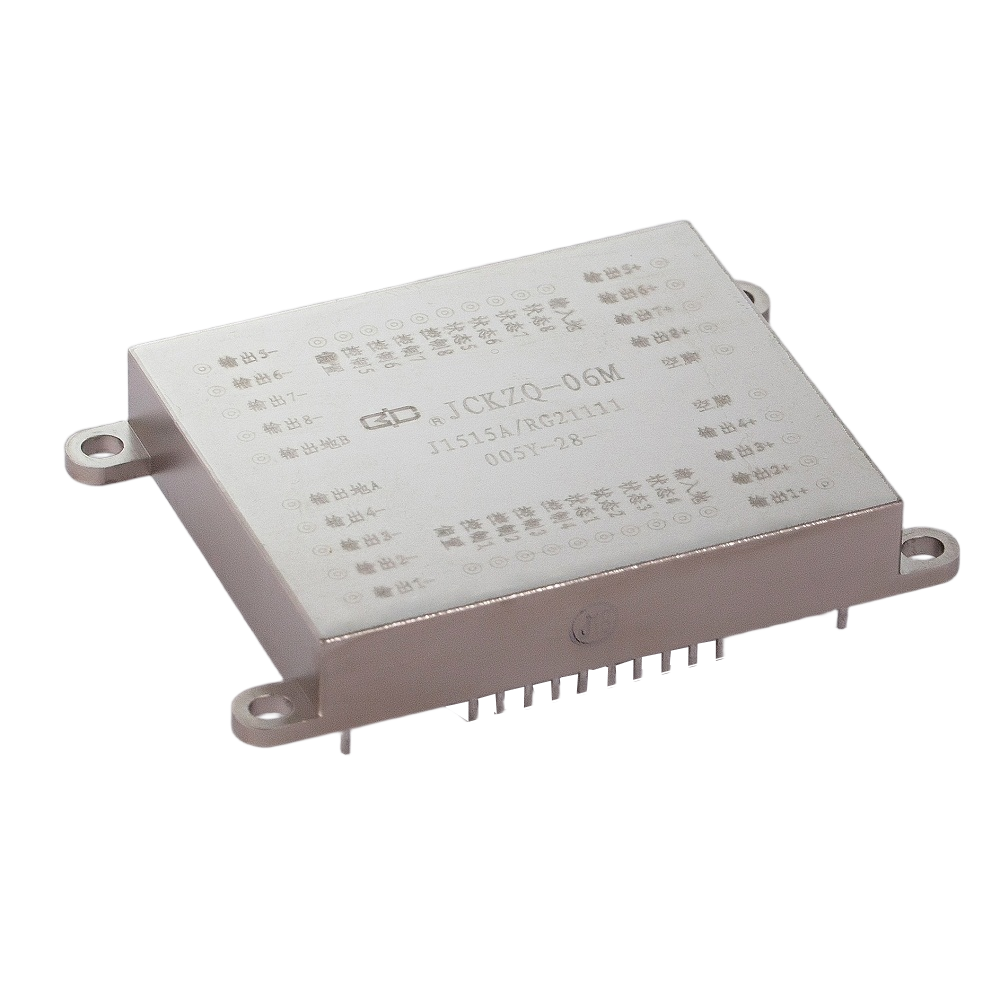

JCKZQ-06M	JCKZQ-06Mは8チャネル出力の密封形統合コントローラです。各入出力グループは独立して制御することも、組み合わせて制御することも可能です。コントローラは金属溶接密封構造を採用しており、品質グレードはYレベルです。この製品は国防、科学研究および産業制御の分野で広く使用でき、軍用兵器システムなどの論理信号制御に適しています。

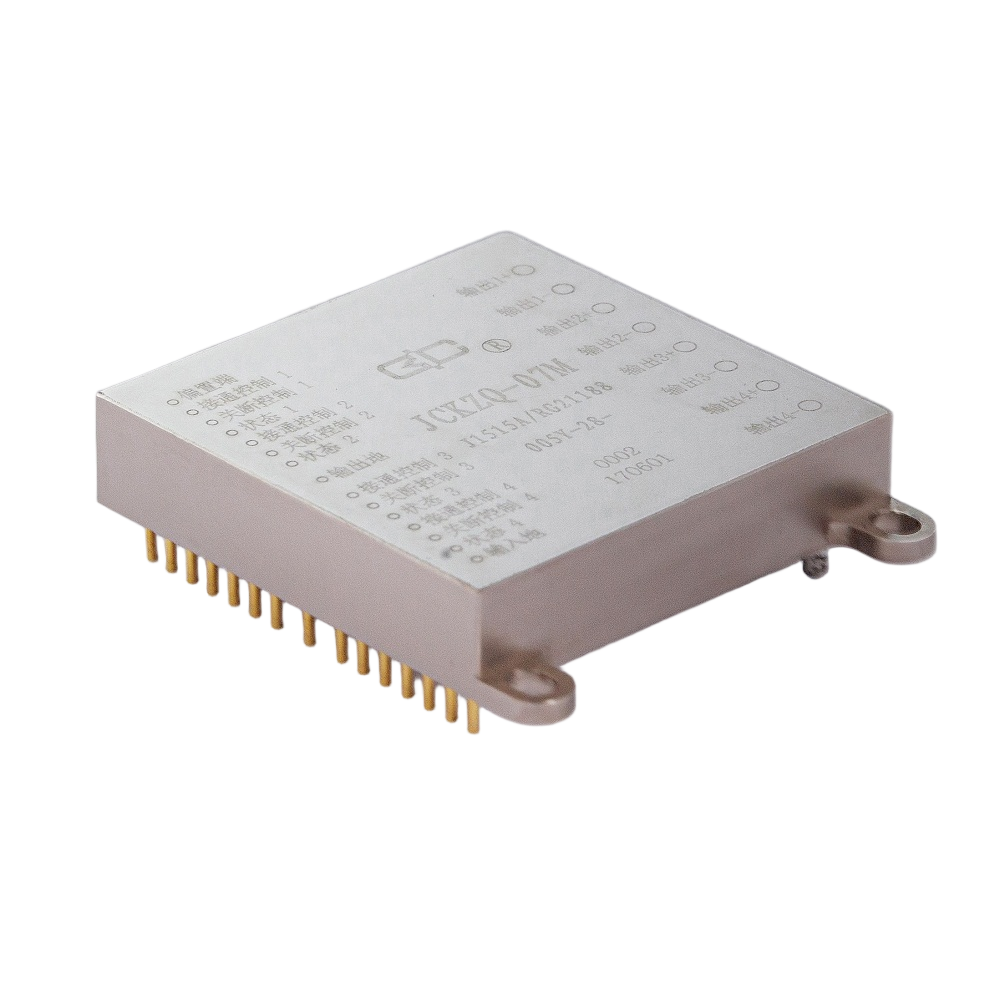

JCKZQ-07M	JCKZQ-07Mは4チャネル出力の密封形統合コントローラです。各入出力グループは独立して制御できます。接続時にハードウェアセルフロック機能を備えています。コントローラは金属溶接密封構造を採用しており、品質グレードはYレベルです。この製品は防衛、科学研究、産業制御分野などで広く使用でき、軍用兵器システムにおける火工品装置の点火や直流電源の制御などに適しています。

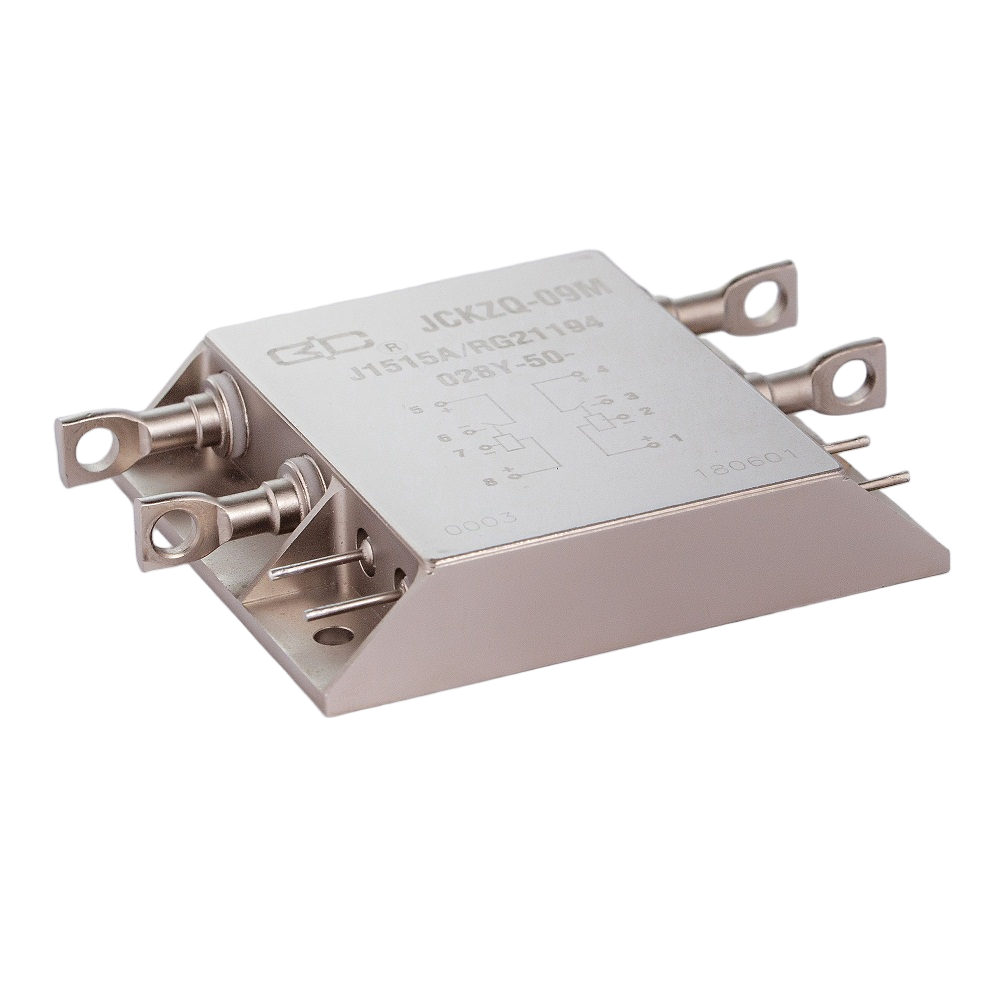

JCKZQ-09M	JCKZQ-09M型密封形総合コントローラーは品質グレードYレベルを有しています。この製品は国防、科学研究および産業制御の分野で広く利用でき、ミサイルやロケットなどの兵器・装備の火工品装置の点火およびタイミング制御に適しています。
JCKZQ-13	JCKZQ-13Mは4チャネル出力のシーリング構造を備えた一体型コントローラです。各入出力チャネルは独立して制御されます。コントローラは金属溶接によるシーリング構造を採用しており、品質グレードはYレベルです。この製品は防衛、科学研究、産業制御などの分野で広く使用でき、軍用兵器システムにおける発火装置の点火や直流電源の制御などの用途に適しています。

*** 製品の詳細については、販売代理店にお問い合わせください。
