CM3432 高速ADC 低消費電力、250MSPS 対応の内蔵型デュアルチャネル14ビット

概要
CM3432は、最大サンプリングレート250MSPSの14ビットデュアルチャンネル統合パイプライン型アナログ-デジタルコンバーター（ADC）であり、低コスト、小型、広帯域幅、多用途な通信アプリケーション向けのソリューションを提供するために設計されています。

CM3432のコアには7段差分パイプラインアーキテクチャを採用しており、デジタルキャリブレーションロジックおよび出力エラー補正ロジックを統合することで、優れたSNRおよびSFDR性能を実現しています。入力側では、このADCは広帯域の入力帯域幅をサポートし、入力レンジの柔軟な選択が可能です。出力側では、14ビットLVDSパラレルインタフェースを採用しており、2チャンネルのデータ出力をインターリーブまたはマルチプレクス方式で行います。外部回路に関しては、高精度電圧リファレンスを内蔵しており、入力共通モード電圧を供給可能で、外部回路の設計を簡素化できます。設定に関しては、すべての機能を3線式SPIインタフェースを通じて容易に設定可能です。

CM3432は独自の技術を用いて消費電力を大幅に最適化しています。250MSPSのサンプリングレートで動作時、典型的な消費電力はわずか322mWです。また、このチップはパワーダウンモードをサポートしており、その際の消費電力は4.9mWまで大幅に低減されます。

CM3432はQFN64パッケージで提供され、動作温度範囲は-40°Cから+85°Cです。

特徴
1.8V アナログ／デジタル電源

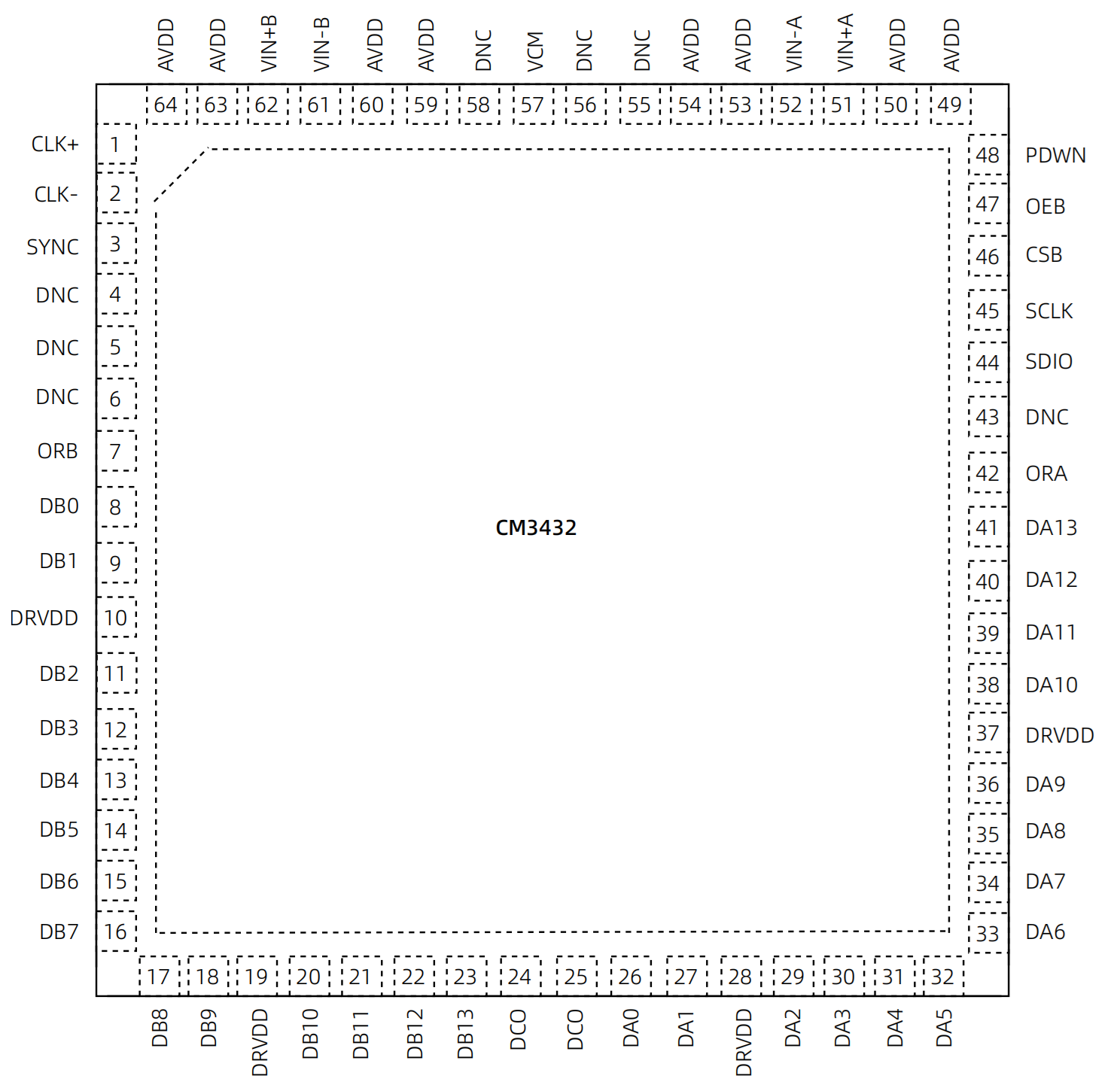

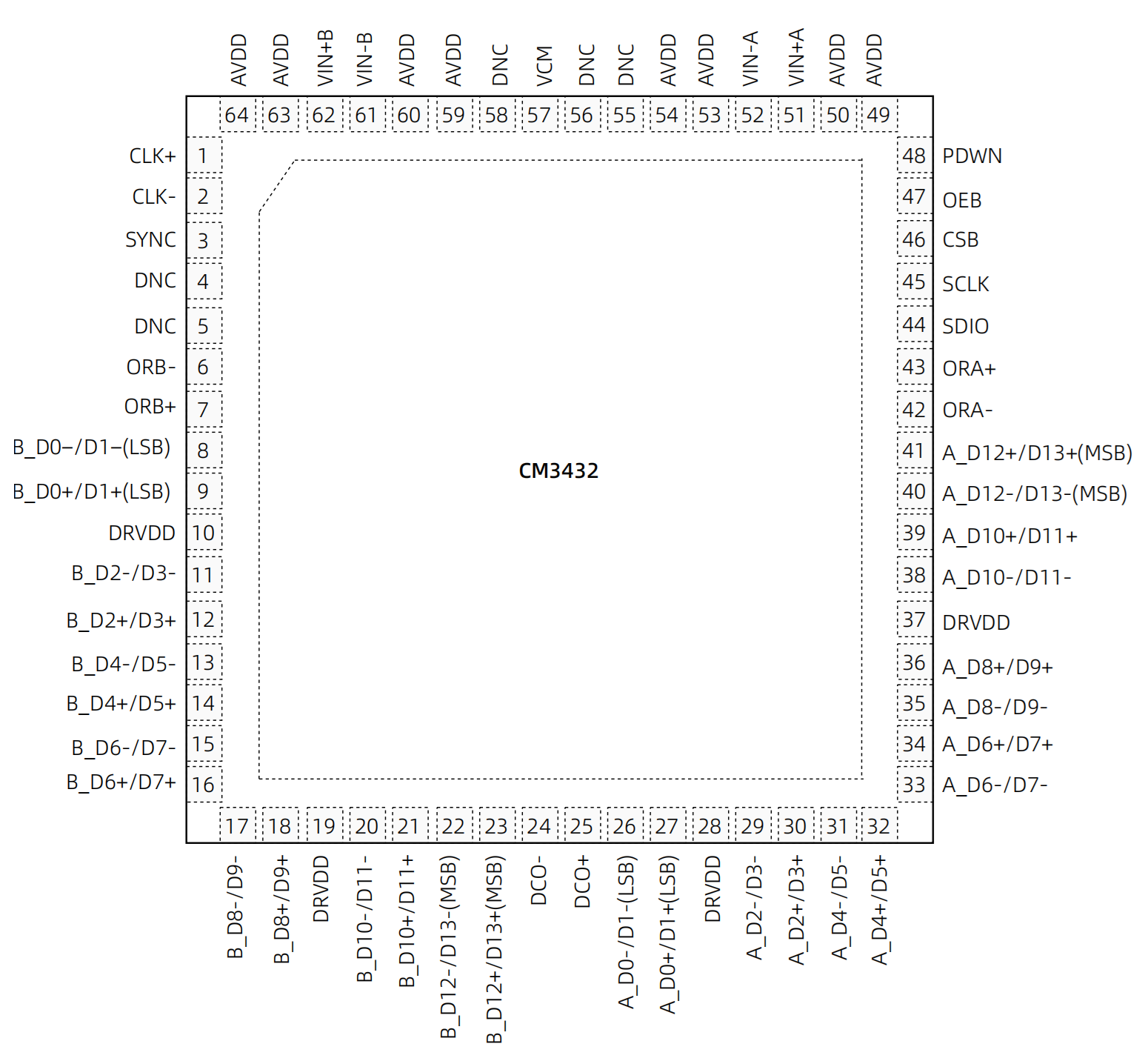

LVDS（ANSI-644レベル）およびCMOS出力
チップ内高精度電圧リファレンス
3線式SPIインタフェース
サンプリングレート：最大250MSPS

パフォーマンス
SNR：185MHz時で典型的に69.4dBFS
SFDR：185MHz時で典型的に80dBc
入力ノイズ：185MHz時で-150dBFS/Hz
チャネル間隔離度：100MHz時で90dB
総消費電力: 322 mW
柔軟なアナログ入力範囲: 1.4 Vpp から 2.0 Vpp
最大クロック入力周波数625 MHz、1分周から8分周モードをサポート

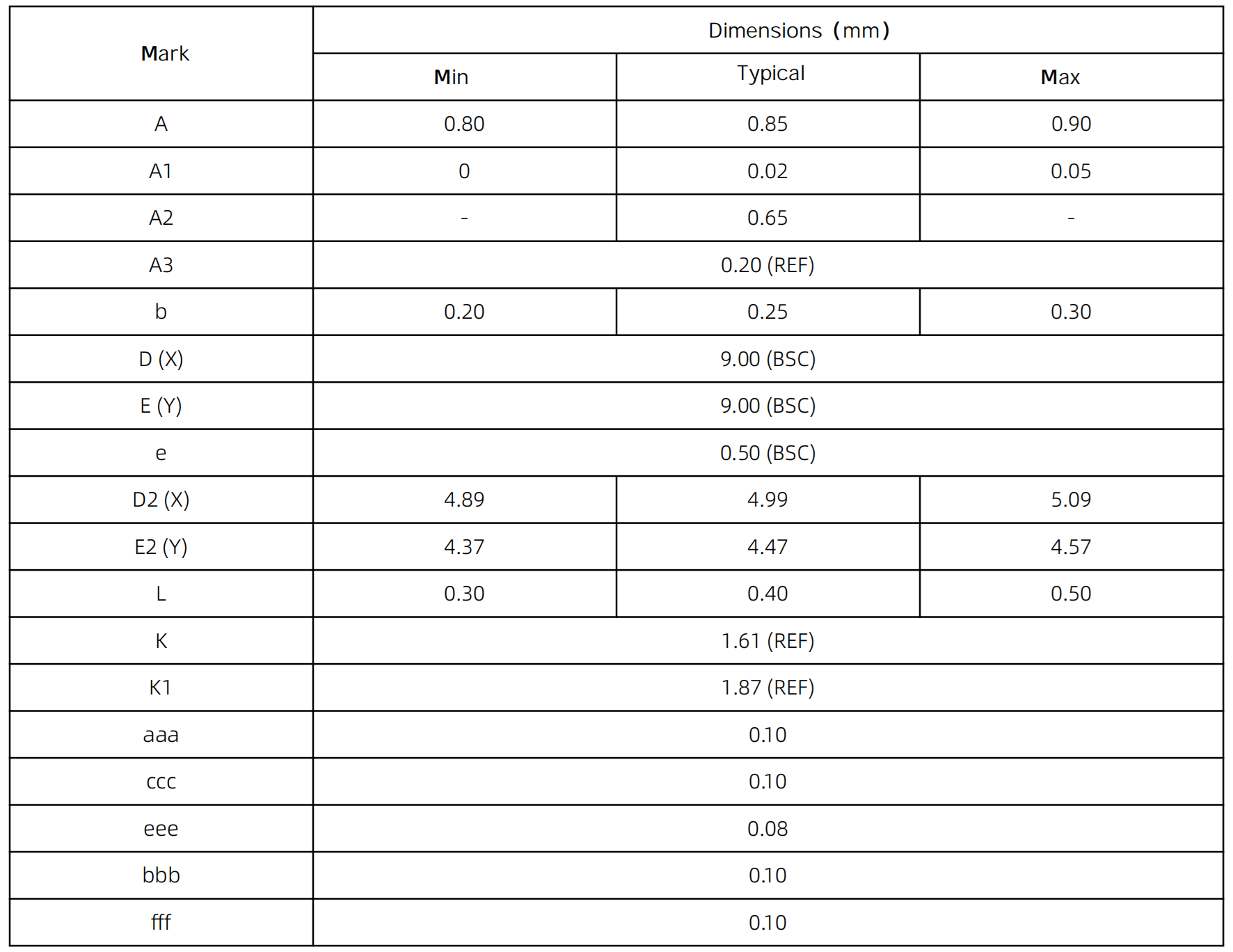

QFN64 9mm × 9mm パッケージ

応用
通信機器
I/Q 復調システム
スマートアンテナシステム
超音波装置
データ取得システム
