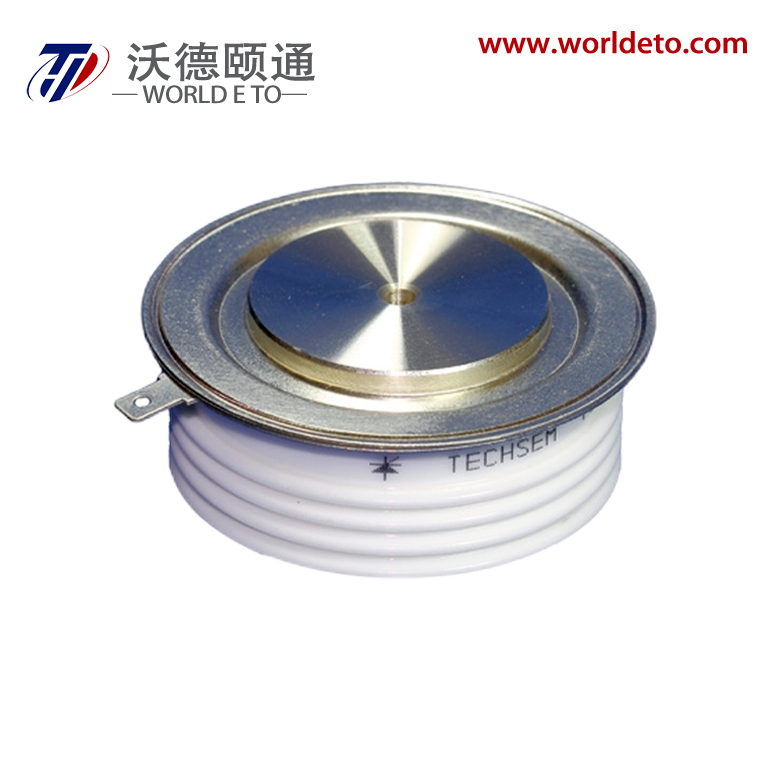

الرمز
|
الخصائص
|
ظروف الاختبار
|
Tj(°C ) |
القيمة |
وحدة
|
دقيقة |
نوع |
ماكس |
(IT)) |
متوسط تيار الحالة النشطة |
180。نصف موجة جيبية 50Hz تبريد مزدوج الجوانب |
TC=55 ℃ |
125 |
|
|
3354 |
أ |
VDRM |
جهد الذروة المتكرر في حالة الإيقاف |
tp=10ms
|
125
|
2000 |
|
3000 |
الخامس
|
VRRM |
التوتر العكسي المتكرر |
1000 |
|
2500 |
Idrm Irrm |
تيار الذروة المتكرر |
عند VDRM عند VRRM |
125 |
|
|
250 |
م.أ. |
ITSM |
تيار الحالة النشطة المفاجئ |
10ms نصف موجة جيبية VR=0.6VRRM |
125
|
|
|
40 |
kA |
I2t |
I2t لتنسيق الفيوز |
|
|
8000 |
103A2s |
VTO |
الجهد الحدودي |
|
125
|
|
|
1.30 |
الخامس |
rT |
مقاومة ميل الحالة النشطة |
|
|
0.14 |
mΩ |
|
VTM
|
جهد الذروة في الحالة النشطة |
ITM=5000A، F=70kN
|
45μs≤tq≤75µs |
25
|
|
|
2.00 |
الخامس |
76μs≤tq≤100µs |
|
|
1.80 |
الخامس |
dv/dt |
معدل الزيادة الحرجة لجهد الإيقاف |
VDM=0.67VDRM |
125 |
|
|
1000 |
V/μs |
di/dt |
معدل ارتفاع الحرج للتيار في الحالة (غير متكرر) |
VDM= 67%VDRM،
نبضات البوابة tr ≤ 0.5μs IGM=1.5A
|
125 |
|
|
1500 |
A/μs |
قصر |
رسوم الاسترداد |
ITM=2000A، tp=4000µs، di/dt=-20A/µs، VR=100V |
125 |
|
1000 |
|
ميكروسانتيرول |
tq |
زمن إيقاف الدائرة المحولة |
ITM=2000A، tp=4000μs، VR=100V dv/dt=30V/μs، di/dt=-20A/μs |
125 |
45 |
|
100 |
μs |
إيه جي تي |
تيار تحفيز البوابة |
VA=12V، IA=1A
|
25
|
40 |
|
250 |
م.أ. |
Vgt |
جهد تحفيز البوابة |
0.9 |
|
2.5 |
الخامس |
IH |
تيار الاحتفاظ |
20 |
|
1000 |
م.أ. |
إيل |
تيار التثبيت |
|
|
1500 |
م.أ. |
VGD |
جهد البوابة غير المحفز |
VDM=67%VDRM |
125 |
|
|
0.3 |
الخامس |
Rth(j-c) |
المقاومة الحرارية من الوصلة إلى العلبة |
عند 180 。جيب، تبريد مزدوج الجوانب، قوة التثبيت 70kN |
|
|
|
0.0085 |
。C /W
|
Rth(c-h) |
مقاومة حرارية من العلبة إلى المبرد |
|
|
|
0.0020 |
فم |
قوة التركيب |
|
|
63 |
|
84 |
كيلو نيوتن |
تيفي |
درجة حرارة الوصلة |
|
|
-40 |
|
125 |
℃ |
TSTG |
درجة حرارة التخزين |
|
|
-40 |
|
140 |
℃ |
و |
الوزن |
|
|
|
1230 |
|
g |
المخطط |
KT75cT |
