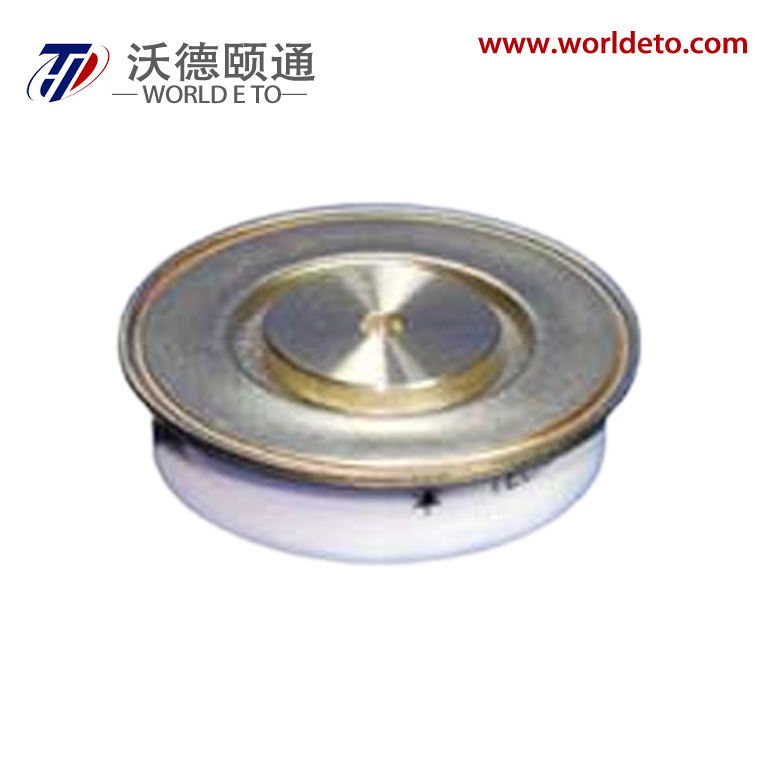

Y24ZKG، دايود استرداد سريع

رقم الجزء Y24ZKG-ZT19aT

Brand:
تكنولوجيا SEM
Spu:
Y24ZKG-ZT19aT
Appurtenance:

كتيب المنتج:تحميل

  • مقدمة
  • المخطط
مقدمة

أنا T(AV)

197أ

V RRM

4000V 4200V

4500V 5000V

الميزات

  • انخفاض جهد الأمام المنخفض
  • استرداد ناعم
  • علب معدنية محكمة مع عوازل سيراميكية

التطبيقات النموذجية

  • العاكسات والمفاتيح
  • تكييف الهواء التحكم في المحرك
  • دايودات الحماية ودايودات الدوران الحر

الرمز

الخصائص

ظروف الاختبار

Tj( )

القيمة

وحدة

دقيقة

نوع

ماكس

IF(AV)

متوسط التيار الأمامي

180درجة نصف موجة جيبية 50Hz تبريد مزدوج الجوانب،

TC=85

150

197

أ

VRRM

التوتر العكسي المتكرر

tp=10ms

150

4000

5000

V

إدارة التداول

تيار الذروة المتكرر

عند V RRM

150

25

م.أ.

إيف إم إم

تيار الذروة الأمامي

10 مللي ثانية نصف موجة جيبية VR=0.6V RRM

150

2.7

kA

I2t

I2t لتنسيق الفيوز

36.5

أ 2s*10 3

VFO

الجهد الحدودي

150

1.95

V

rF

مقاومة المنحدر الأمامي

4.50

مΩ

VFM

جهد الذروة الأمامي

ITM=300A، F=5.0kN

25

3.80

V

IRM

تيار الاسترداد العكسي

ITM=1000A، tp=4000μs، di/dt=-60A/μs، VR=100V

150

40

أ

trr

زمن الاسترداد العكسي

10

μs

قصر

رسوم الاسترداد

80

100

ميكروسانتيرول

Rth(j-c)

المقاومة الحرارية من الوصلة إلى العلبة

عند 180 درجة جيب التمام، مبرد من الجهتين قوة تثبيت 5.0 كيلونيوتن

0.080

/W

Rth(c-h)

مقاومة حرارية من العلبة إلى المبرد

0.020

فم

قوة التركيب

3.3

5.5

كيلو نيوتن

تيفي

درجة حرارة الوصلة

-40

150

TSTG

درجة حرارة التخزين

-40

160

و

الوزن

60

g

المخطط

ZT19aT

المخطط
