مقدمة موجزة
موديول ثريستور/دايوود، MTx 500 الـ MFx 500 MT 500，500أ ,تبريد المياه ，تم إنتاجه بواسطة TECHSEM .
|
600V
800 فولت
1000V
1200 فولت
1400V
1600V
1800V
1800V
|
MT3 مادة حيوية
MT3 مادة حيوية
MT3 مادة حيوية
MT3 مادة حيوية
MT3 مادة حيوية
MTx500-16-406F3
MT3 مادة حيوية
MT500-18-406F3G
|
MFx500-06-406F3
MFx500-08-406F3
MFx500-10-406F3
MFx500-12-406F3
MFx500-14-406F3
MFx500-16-406F3
MFx500-18-406F3
|

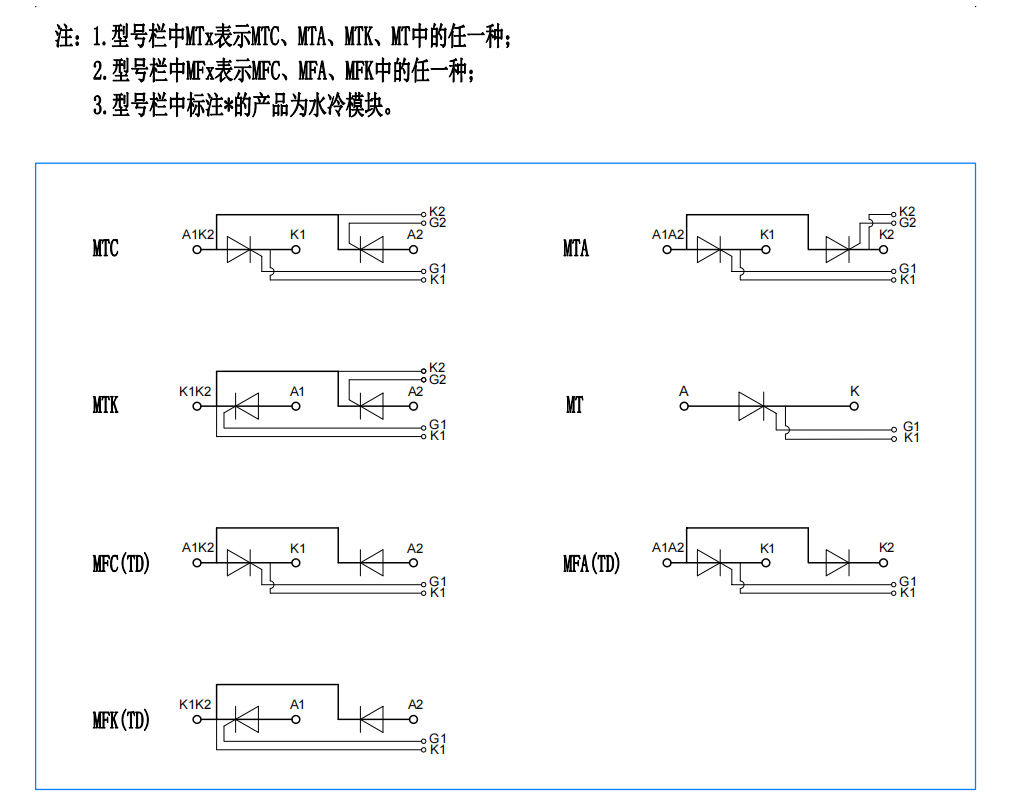

MTx تعني أي نوع من (ميتش) MTA , MTK
MFx تعني أي نوع من MFC، خارجية المطار
المميزات
- قاعدة تركيب معزولة 3000V~
- تقنية الاتصال بالضغط مع
- زيادة قدرة دورة الطاقة
- توفير المساحة والوزن
التطبيقات النموذجية
- محركات محركات AC/DC
- مقومات متنوعة
- إمدادات التيار المباشر لتحويل PWM
الرمز |
الخصائص |
ظروف الاختبار |
Tj( ℃) |
القيمة |
وحدة |
دقيقة |
نوع |
ماكس |
(IT)) |
متوسط تيار الحالة النشطة |
180°نصف موجة الصين 50 هرتز
تبريد جانب واحد، THS=55 ℃
|
125
|
|
|
500 |
أ |
IT ((RMS) |
تيار الحالة RMS |
|
|
785 |
أ |
Idrm Irrm |
تيار الذروة المتكرر |
عند VDRM عند VRRM |
125 |
|
|
35 |
م.أ. |
ITSM |
تيار الحالة النشطة المفاجئ |
VR=60٪ VRRM، t=10ms نصف الصدر، |
125 |
|
|
14.5 |
kA |
I2t |
I2t لتنسيق الفيوز |
125 |
|
|
1051 |
103أ 2س |
VTO |
الجهد الحدودي |
|
125
|
|
|
0.80 |
الخامس |
rT |
مقاومة ميل الحالة النشطة |
|
|
0.64 |
mΩ |
VTM |
جهد الذروة في الحالة النشطة |
ITM=1500A |
25 |
|
|
1.90 |
الخامس |
dv/dt |
معدل الزيادة الحرجة لجهد الإيقاف |
VDM=67%VDRM |
125 |
|
|
1000 |
V/μs |
di/dt |
معدل الحرج لارتفاع التيار الحالي |
مصدر البوابة 1.5A
tr ≤0.5μs متكرر
|
125 |
|
|
200 |
A/μs |
إيه جي تي |
تيار تحفيز البوابة |
VA=12V، IA=1A
|
25
|
30 |
|
200 |
م.أ. |
Vgt |
جهد تحفيز البوابة |
0.8 |
|
3.0 |
الخامس |
IH |
تيار الاحتفاظ |
10 |
|
200 |
م.أ. |
إيل |
تيار التثبيت |
|
|
1000 |
م.أ. |
VGD |
جهد البوابة غير المحفز |
VDM=67%VDRM |
125 |
|
|
0.20 |
الخامس |
Rth(j-c) |
المقاومة الحرارية من الوصلة إلى العلبة |
تبريد من جانب واحد لكل شريحة |
|
|
|
0.085 |
。C/W |
Rth(c-h) |
مقاومة حرارية من العلبة إلى المبرد |
تبريد من جانب واحد لكل شريحة |
|
|
|
0.040 |
。C/W |
فيزو |
فولتاج العزل |
50Hz، R.M.S، t=1min، Iiso:1mA (كحد أقصى) |
|
3000 |
|
|
الخامس |
|
فم
|
عزم الدوران للاتصال بالجهاز الرئيسي ((M12) |
|
|
12 |
|
14 |
ن·م |
عزم التركيب (M6) |
|
|
4.5 |
|
6 |
ن·م |
تيفي |
درجة حرارة الوصلة |
|
|
-40 |
|
125 |
。ج |
TSTG |
درجة حرارة التخزين |
|
|
-40 |
|
125 |
。ج |
و |
الوزن |
|
|
|
1580 |
|
g |

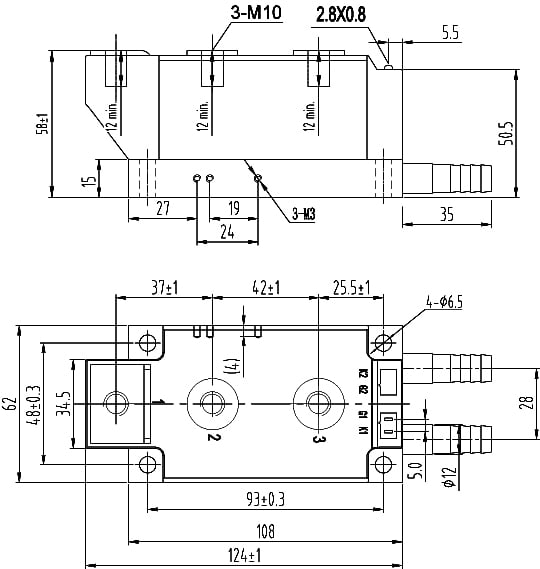

المخطط |
406F3 |
