مقدمة موجزة
وحدة ثايرستور/دايود, MTx1500,MFx1500 ，1500أ ,تبريد الهواء ,تم إنتاجه بواسطة TECHSEM .
|
|
|
VRRM,VDRM |
النوع المخطط |
|
600V
800 فولت
1000V
1200 فولت
1400V
1600V
1800V
1800V
|
MT3 إدارة المعلومات
MTx 1500-8-436F3
MT3 إدارة المعلومات
MT3 إدارة المعلومات
MT3 إدارة المعلومات
MT3 إدارة المعلومات
MT3 إدارة المعلومات
MT1500-18-436F3G
|
MFx1500-6-436F3
الـ MFx 1500-8-436F3
MFx1500-10-436F3
MFx1500-12-436F3
MFx1500-14-436F3
MFx1500-16-436F3
MFx1500-18-436F3
|
|

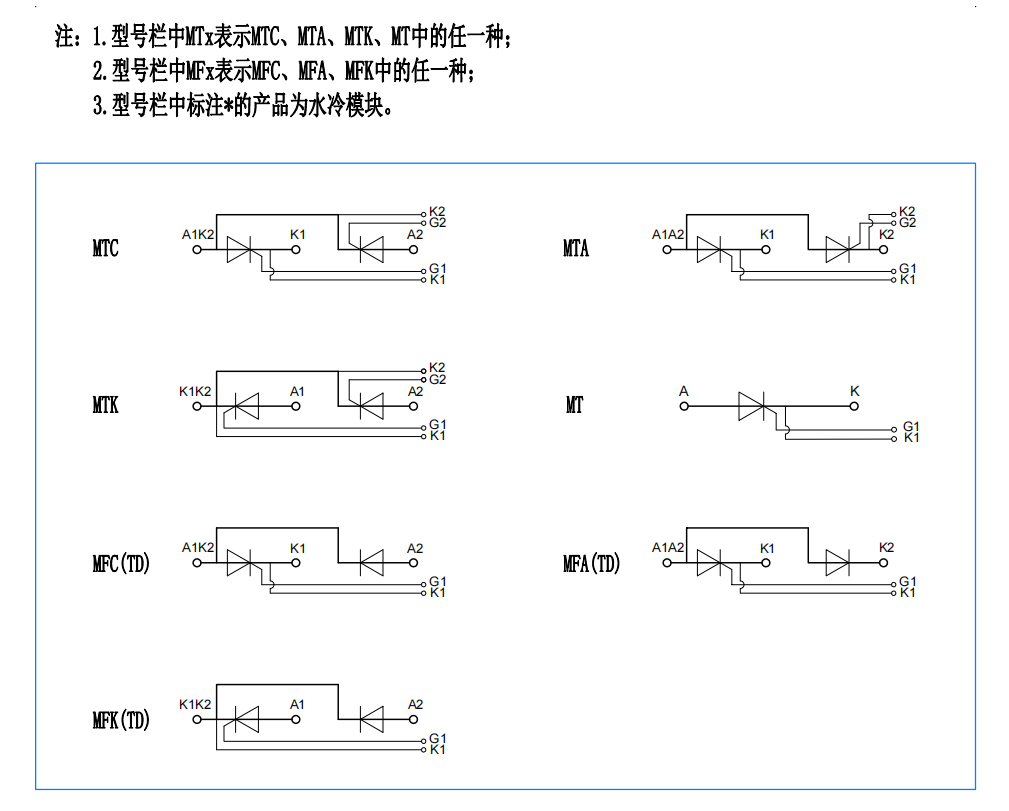

MTx يعني أي نوع (ميتش) MTA MTK
MFx تعني أي نوع e من MFC، خارجية المطار
|
|
المميزات
- قاعدة تركيب معزولة 3000V~
- تقنية الاتصال بالضغط مع
- زيادة قدرة دورة الطاقة
- توفير المساحة والوزن
التطبيقات النموذجية
- محركات محركات AC/DC
- مقومات متنوعة
- إمدادات التيار المباشر لتحويل PWM
|
الرمز
|
الخصائص
|
ظروف الاختبار
|
Tj( ℃) |
القيمة |
وحدة
|
دقيقة |
نوع |
ماكس |
(IT)) |
متوسط تيار الحالة النشطة |
180°نصف موجة الصين 50 هرتز
تبريد جانب واحد، TC=70 ℃
|
125 |
|
|
1500 |
أ |
Idrm Irrm |
تيار الذروة المتكرر |
عند VDRM عند VRRM |
125 |
|
|
130 |
م.أ. |
ITSM |
تيار الحالة النشطة المفاجئ |
VR=60%VRRM، t=10ms نصف الصدر، |
125 |
|
|
30 |
kA |
I2t |
I2t لتنسيق الفيوز |
125 |
|
|
4500 |
103أ 2س |
VTO |
الجهد الحدودي |
|
125
|
|
|
0.80 |
الخامس |
rT |
مقاومة ميل الحالة النشطة |
|
|
0.14 |
mΩ |
VTM |
جهد الذروة في الحالة النشطة |
ITM=3000A |
25 |
|
|
1.60 |
الخامس |
dv/dt |
معدل الزيادة الحرجة لجهد الإيقاف |
VDM=67%VDRM |
125 |
|
|
1000 |
V/μs |
di/dt |
معدل الحرج لارتفاع التيار الحالي |
مصدر البوابة 1.5A
tr ≤0.5μs متكرر
|
125 |
|
|
200 |
A/μs |
إيه جي تي |
تيار تحفيز البوابة |
VA=12V، IA=1A
|
25
|
40 |
|
200 |
م.أ. |
Vgt |
جهد تحفيز البوابة |
1.0 |
|
3.0 |
الخامس |
IH |
تيار الاحتفاظ |
20 |
|
200 |
م.أ. |
VGD |
جهد البوابة غير المحفز |
VDM=67%VDRM |
125 |
|
|
0.20 |
الخامس |
Rth(j-c) |
المقاومة الحرارية من الوصلة إلى العلبة |
تبريد من جانب واحد لكل شريحة |
|
|
|
0.025 |
℃/W |
Rth(c-h) |
مقاومة حرارية من العلبة إلى المبرد |
تبريد من جانب واحد لكل شريحة |
|
|
|
0.018 |
℃/W |
فيزو |
فولتاج العزل |
50Hz، R.M.S، t=1min، Iiso:1mA (كحد أقصى) |
|
3000 |
|
|
الخامس |
|
فم
|
عزم الدوران للاتصال بالجهاز الرئيسي ((M16) |
|
|
|
20 |
|
ن·م |
عزم الدوران التثبيت ((M12) |
|
|
|
14 |
|
ن·م |
تيفي |
درجة حرارة الوصلة |
|
|
-40 |
|
125 |
℃ |
TSTG |
درجة حرارة التخزين |
|
|
-40 |
|
125 |
℃ |
و |
الوزن |
|
|
|
6800 |
|
g |

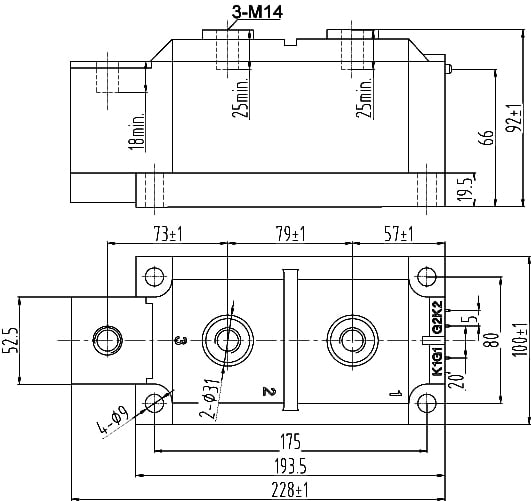

المخطط |
436F3 |
