300A،600V~1800V،415F3
كتيب المنتج:تحميل
مقدمة قصيرة
وحدات الثايرستور سريعة الإيقاف ,MK(H)x 300 MK 3003 00A .هواء تبريد,منتج من TECHSEM .
VRRM,VDRM |
النوع والمخطط |
|
600 فولت |
MKx300-06-415F3 |
MHx300-06-415F3 |
800 فولت |
MKx300-08-415F3 |
MHx300-08-415F3 |
1000V |
MKx300-10-415F3 |
MHx300-10-415F3 |
1200 فولت |
MKx300-12-415F3 |
MHx300-12-415F3 |
1400V |
MKx300-14-415F3 |
MHx300-14-415F3 |
1600V |
MKx300-16-415F3 |
MHx300-16-415F3 |
1800V |
MKx300-18-415F3 |
MHx300-18-415F3 |
1800V |
(ميكرو 300-18-415ف3 جي) |
|
MKx تعني أي نوع من MKC, MKA, MKK
MHx تعني أي نوع من MHC, MHA, MHK
سمات ：
التطبيقات النموذجية
|
الرمز |
الخصائص |
ظروف الاختبار |
Tj( ℃ ) |
القيمة |
وحدة |
|||
دقيقة |
نوع |
ماكس |
||||||
(IT)) |
متوسط تيار الحالة النشطة |
180درجة نصف موجة الجيب 50 هرتز جانب واحد مبرد |
TC=85 。ج |
125 |
|
|
300 |
أ |
IT ((RMS) |
تيار الحالة RMS |
|
|
471 |
أ |
|||
Idrm Irrm |
تيار الذروة المتكرر |
عند VDRM عند VRRM |
125 |
|
|
80 |
م.أ. |
|
ITSM |
تيار الحالة النشطة المفاجئ |
10ms نصف موجة جيبية VR=60%VRRM |
125 |
|
|
7.30 |
kA |
|
I2t |
I2t لتنسيق الفيوز |
|
|
266 |
103أ 2س |
|||
VTO |
الجهد الحدودي |
|
125 |
|
|
1.36 |
الخامس |
|
rT |
مقاومة ميل الحالة النشطة |
|
|
0.38 |
mΩ |
|||
VTM |
جهد الذروة في الحالة النشطة |
ITM=900A |
25 |
|
|
2.20 |
الخامس |
|
dv/dt |
معدل الزيادة الحرجة لجهد الإيقاف |
VDM=67%VDRM |
125 |
|
|
800 |
V/μs |
|
di/dt |
معدل الحرج لارتفاع التيار الحالي |
مصدر البوابة 1.5A tr ≤0.5μs متكرر |
125 |
|
|
200 |
A/μs |
|
tq |
زمن إيقاف الدائرة المحولة |
ITM=300A، tp=4000μs، VR=100V dv/dt=30V/μs، di/dt=-20A/μs |
125 |
20 |
|
40 |
μs |
|
إيه جي تي |
تيار تحفيز البوابة |
VA= 12V، IA= 1A |
25 |
30 |
|
200 |
م.أ. |
|
Vgt |
جهد تحفيز البوابة |
1.0 |
|
3.0 |
الخامس |
|||
IH |
تيار الاحتفاظ |
20 |
|
200 |
م.أ. |
|||
إيل |
تيار التثبيت |
|
|
1000 |
م.أ. |
|||
VGD |
جهد البوابة غير المحفز |
VDM= 67% VDRM |
125 |
|
|
0.2 |
الخامس |
|
Rth(j-c) |
المقاومة الحرارية من الوصلة إلى العلبة |
تبريد من جانب واحد لكل شريحة |
|
|
|
0.080 |
℃ /W |
|
Rth(c-h) |
مقاومة حرارية من العلبة إلى المبرد |
تبريد من جانب واحد لكل شريحة |
|
|
|
0.040 |
℃ /W |
|
فيزو |
فولتاج العزل |
50Hz,R.M.S,t= 1min,Iiso:1mA(MAX) |
|
2500 |
|
|
الخامس |
|
|
فم |
عزم ربط الطرف (M10) |
|
|
10.0 |
|
12.0 |
ن·م |
|
عزم التركيب (M6) |
|
|
4.5 |
|
6.0 |
ن·م |
||
تيفي |
درجة حرارة الوصلة |
|
|
-40 |
|
125 |
℃ |
|
TSTG |
درجة حرارة التخزين |
|
|
-40 |
|
125 |
℃ |
|
و |
الوزن |
|
|
|
1260 |
|
g |
|

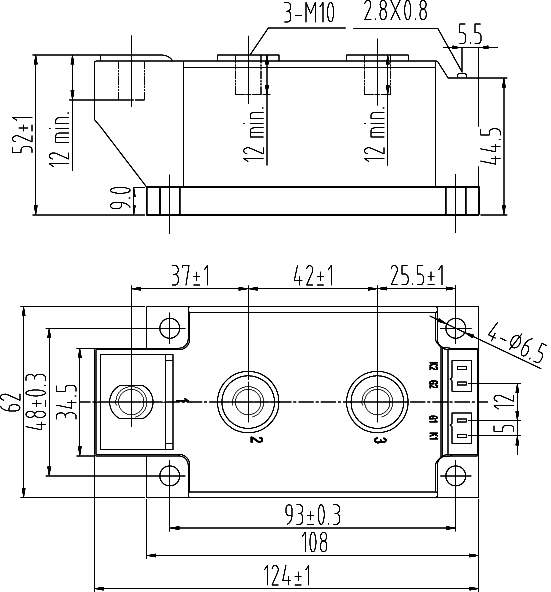

المخطط |
415F3 |
|||||||
