مُضخِّم أداء عالي قابل للبرمجة، من نوع ثنائي القطب، يمكنه قمع التداخل العريض النطاق والتوافقيات.

نظرة عامة

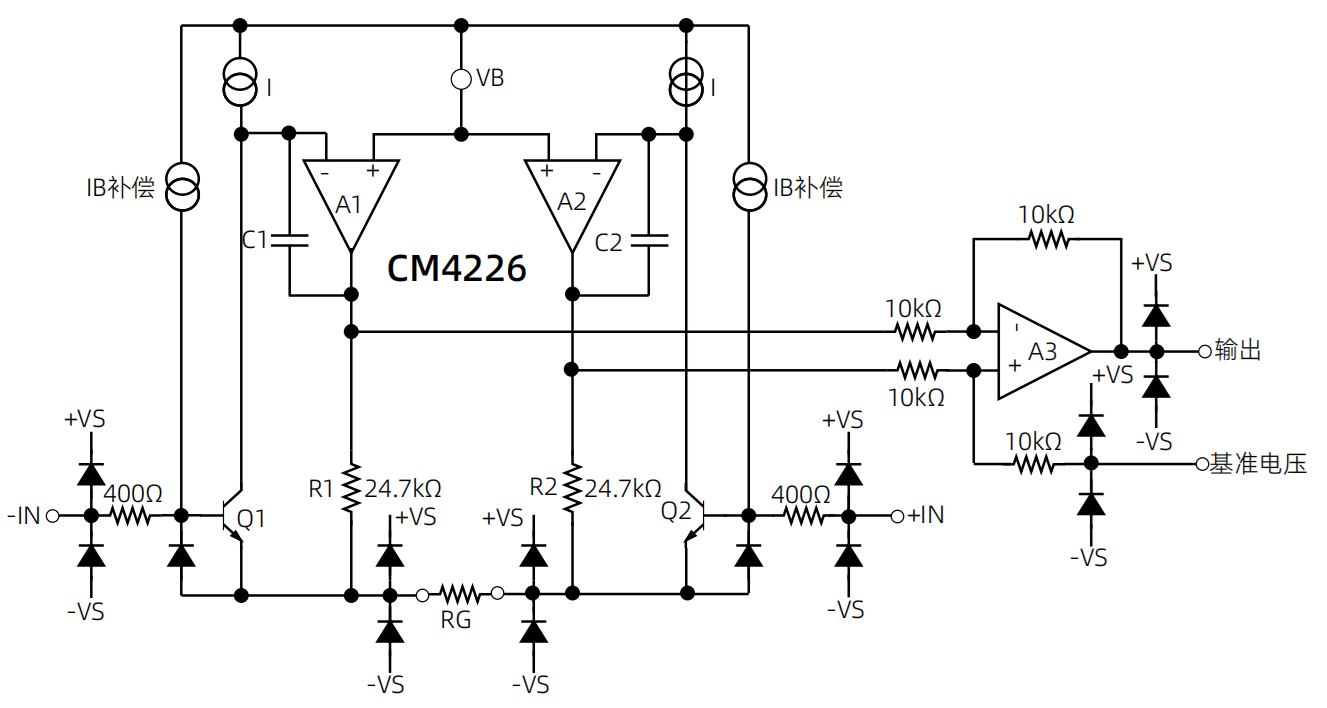

يُعد CM4226 مُضخِّمًا أداةً ثنائي القطب، عالي الأداء، وقابلًا للضبط في معامل التكبير، ويُقدِّم أفضل نسبة رفض للإشارات المشتركة (CMRR) في المجال الصناعي على نطاق ترددي واسع. فبينما تُظهر المضخمات الأدوات التقليدية تدهورًا في نسبة رفض الإشارات المشتركة عند مئات الهيرتز، يحافظ الـ CM4226 على نسبة رفض عالية تزيد عن 80 ديسيبل عند معاملات تكبير تساوي 1 ضمن نطاق ترددي يصل إلى 10 كيلوهرتز. وتتيح له هذه الخاصية الاستثنائية قمع التداخل العريض النطاق والتوافقيات، مما يُبسّط متطلبات المرشحات بشكل كبير.

بفضل جهد الانحراف المنخفض، وانحراف المعاملة المنخفض، وانجراف الكسب المنخفض، ودقة الكسب العالية، ونسبة رفض الإشارات المشتركة العالية، فإن هذا الرقاقة مناسبة تمامًا للتطبيقات التي تتطلب أداءً مثاليًا في الجهد المستمر، مثل تنظيم إشارة الجسر.

يوفر الكسب القابل للبرمجة مرونة في التصميم؛ حيث يُحدد مقاوم خارجي واحد الكسب من 1 إلى 1000. ويمكن لجهاز CM4226 العمل بإمداد طاقة مفرد أو مزدوج، ويدعم جهود دخل تصل إلى ±10 فولت.

يتوفر الطراز CM4226 في عبوات SOP8 وMSOP8، مع نطاق درجة حرارة تشغيل مثالي يتراوح بين −40°م إلى 85°م. ويظل يعمل من 85°م إلى 125°م مع تدهور طفيف فقط في الأداء.

المميزات

• نطاق واسع لجهد مصدر التغذية: ±2.3 فولت إلى ±18 فولت
• جهد انحراف المدخلات: 40 ميكرو فولت (الحد الأقصى)
• انجراف جهد انحراف المدخلات حسب درجة الحرارة: 0.3 ميكرو فولت/درجة مئوية (الحد الأقصى)
• تيار إزاحة المدخلات: 0.5 نانو أمبير (الحد الأقصى)
• ضجيج منخفض لجهد المدخلات: 7 نانو فولت/جذر الهيرتز (الحد الأقصى)
• الضجيج المكافئ على المدخلات: 0.2 ميكرو فولت ع-ع (نموذجي، 0.1 هرتز – 10 هرتز)
• نسبة رفض الوضع المشترك (CMRR): 80 ديسيبل (تيار مستمر) / 80 ديسيبل (10 كيلوهرتز) (G = 1)
• عرض النطاق الترددي للإشارة الصغيرة عند -3 ديسيبل: 1000 كيلوهرتز (G = 1)
• معدل الارتفاع (Slew rate): 2.4 فولت/مايكرو ثانية
• زيادة قابلة للبرمجة من خلال مقاومة خارجية واحدة (G = 1–1000)
• عبوات SOP8 (4.9 مم × 3.9 مم) وMSOP8 (3 مم × 3 مم)

التطبيقات

• أدوات القياس
• دوائر معالجة الإشارات من الحساسات
• أنظمة جمع البيانات
• أجهزة قياس التدفق الكهرومغناطيسية
• الأدوات الطبية

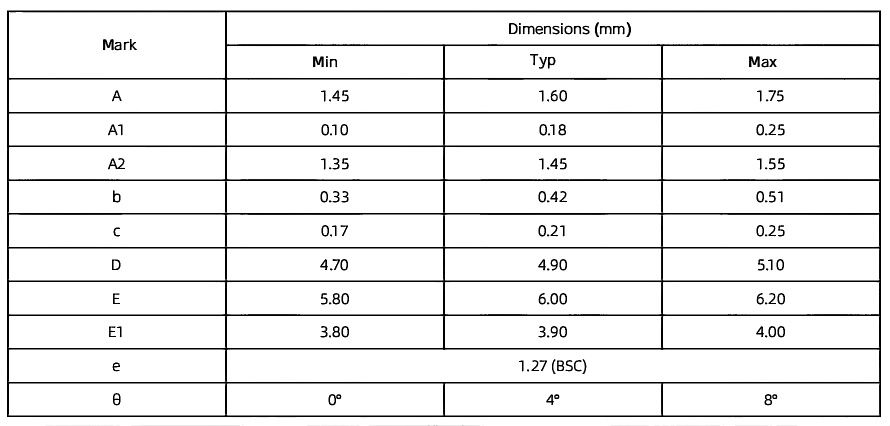

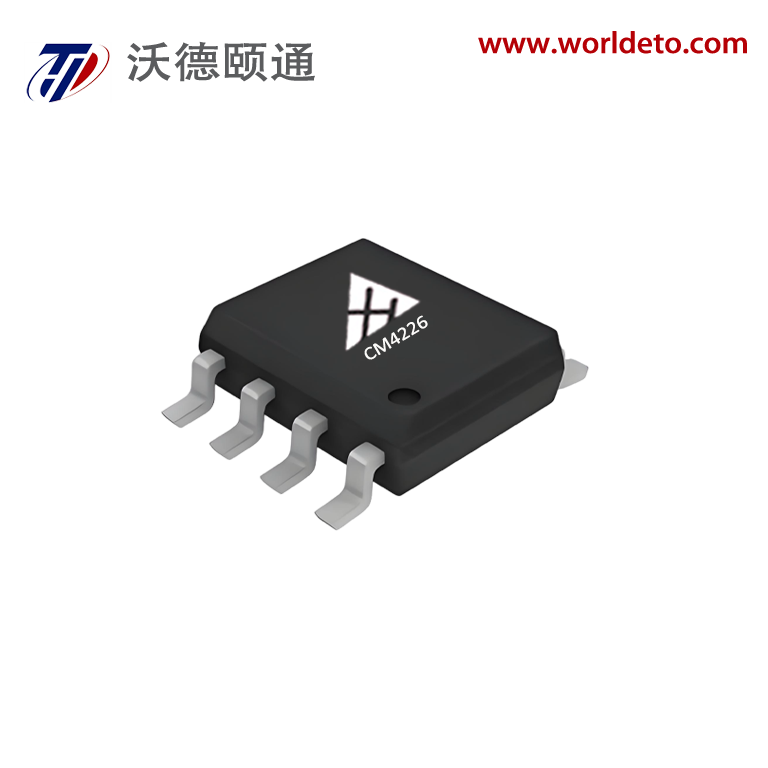

SOP8

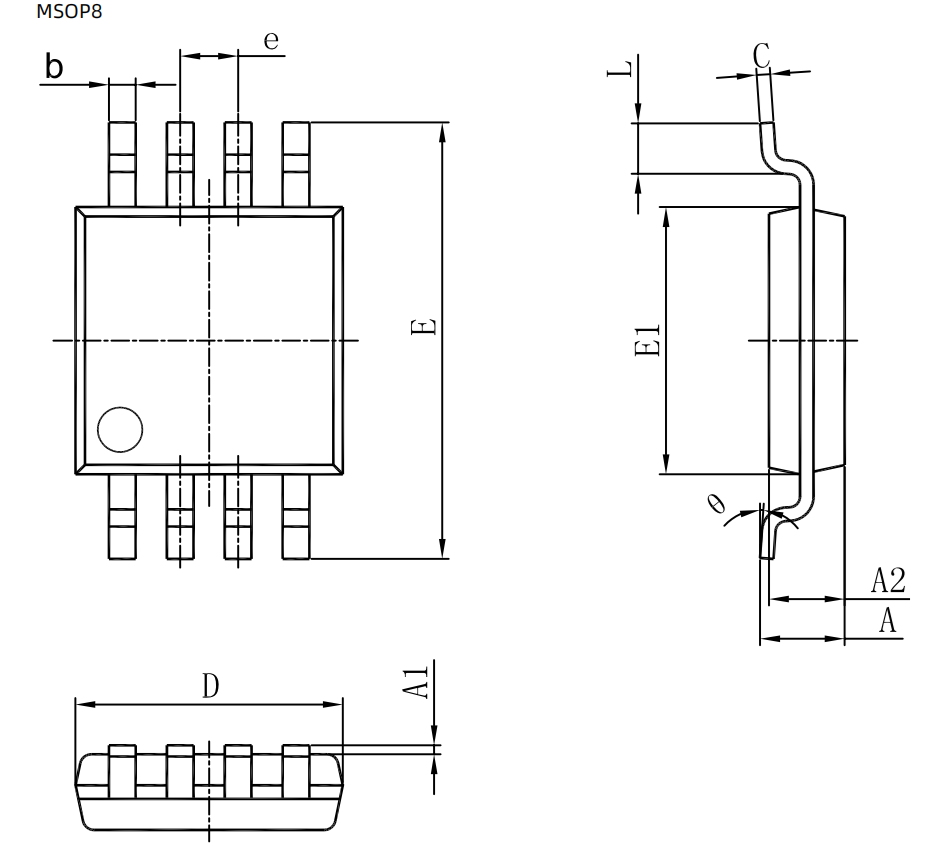

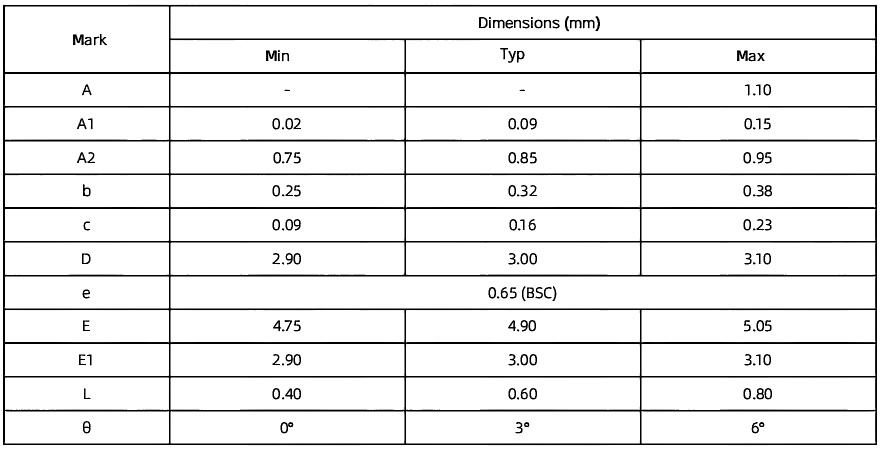

MSPO8
