CM4226، مكبر آلة عالي الأداء، ثنائي القطب

نظرة عامة

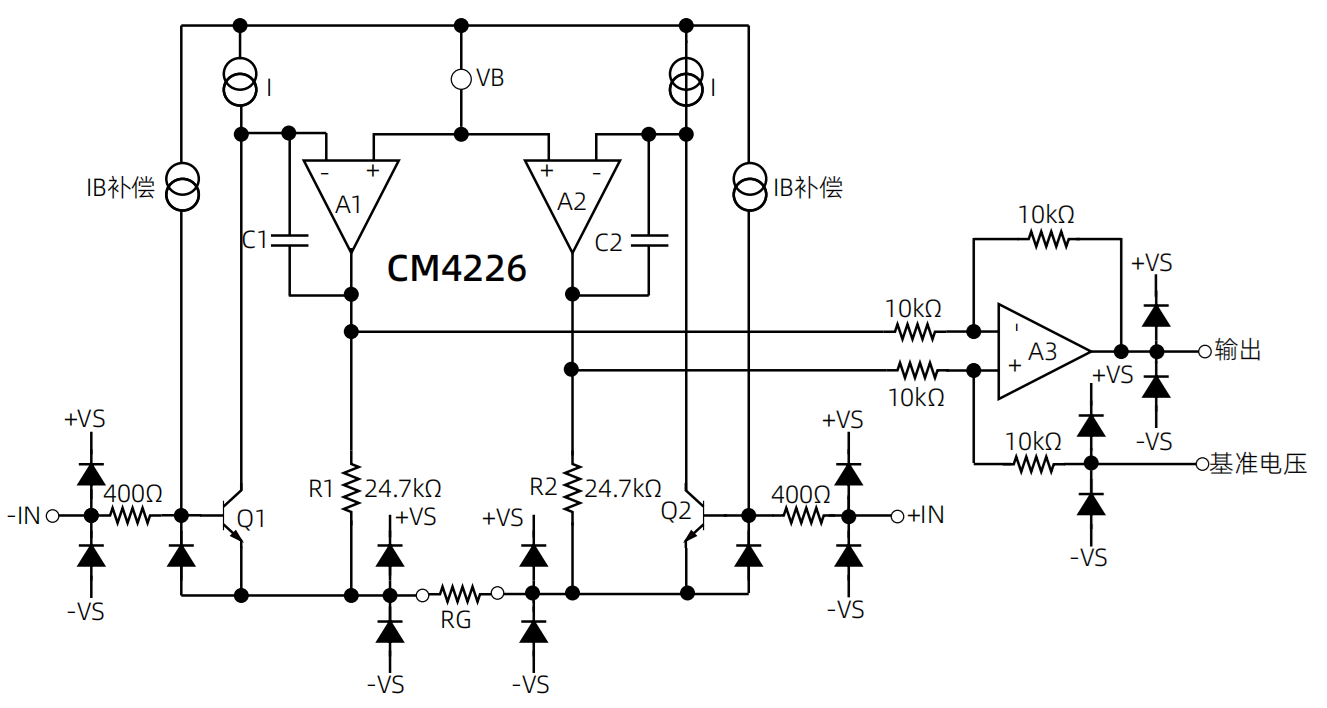

يُعد CM4226 مُضخِّمًا أداةً ثنائي القطب، عالي الأداء، وقابلًا للضبط في معامل التكبير، ويُقدِّم أفضل نسبة رفض للإشارات المشتركة (CMRR) في المجال الصناعي على نطاق ترددي واسع. فبينما تُظهر المضخمات الأدوات التقليدية تدهورًا في نسبة رفض الإشارات المشتركة عند مئات الهيرتز، يحافظ الـ CM4226 على نسبة رفض عالية تزيد عن 80 ديسيبل عند معاملات تكبير تساوي 1 ضمن نطاق ترددي يصل إلى 10 كيلوهرتز. وتتيح له هذه الخاصية الاستثنائية قمع التداخل العريض النطاق والتوافقيات، مما يُبسّط متطلبات المرشحات بشكل كبير.

بفضل جهد الانحراف المنخفض، وانحراف المعاملة المنخفض، وانجراف الكسب المنخفض، ودقة الكسب العالية، ونسبة رفض الإشارات المشتركة العالية، فإن هذا الرقاقة مناسبة تمامًا للتطبيقات التي تتطلب أداءً مثاليًا في الجهد المستمر، مثل تنظيم إشارة الجسر.

يوفر الكسب القابل للبرمجة مرونة في التصميم؛ حيث يُحدد مقاوم خارجي واحد الكسب من 1 إلى 1000. ويمكن لجهاز CM4226 العمل بإمداد طاقة مفرد أو مزدوج، ويدعم جهود دخل تصل إلى ±10 فولت.

يتوفر الطراز CM4226 في عبوات SOP8 وMSOP8، مع نطاق درجة حرارة تشغيل مثالي يتراوح بين −40°م إلى 85°م. ويظل يعمل من 85°م إلى 125°م مع تدهور طفيف فقط في الأداء.

الميزات

• نطاق واسع لجهد مصدر التغذية: ±2.3 فولت إلى ±18 فولت
• جهد انحراف المدخلات: 40 ميكرو فولت (الحد الأقصى)
• انجراف جهد انحراف المدخلات حسب درجة الحرارة: 0.3 ميكرو فولت/درجة مئوية (الحد الأقصى)
• تيار إزاحة المدخلات: 0.5 نانو أمبير (الحد الأقصى)
• ضجيج منخفض لجهد المدخلات: 7 نانو فولت/جذر الهيرتز (الحد الأقصى)
• الضجيج المكافئ على المدخلات: 0.2 ميكرو فولت ع-ع (نموذجي، 0.1 هرتز – 10 هرتز)
• نسبة رفض الوضع المشترك (CMRR): 80 ديسيبل (تيار مستمر) / 80 ديسيبل (10 كيلوهرتز) (G = 1)
• عرض النطاق الترددي للإشارة الصغيرة عند -3 ديسيبل: 1000 كيلوهرتز (G = 1)
• معدل الارتفاع (Slew rate): 2.4 فولت/مايكرو ثانية
• زيادة قابلة للبرمجة من خلال مقاومة خارجية واحدة (G = 1–1000)

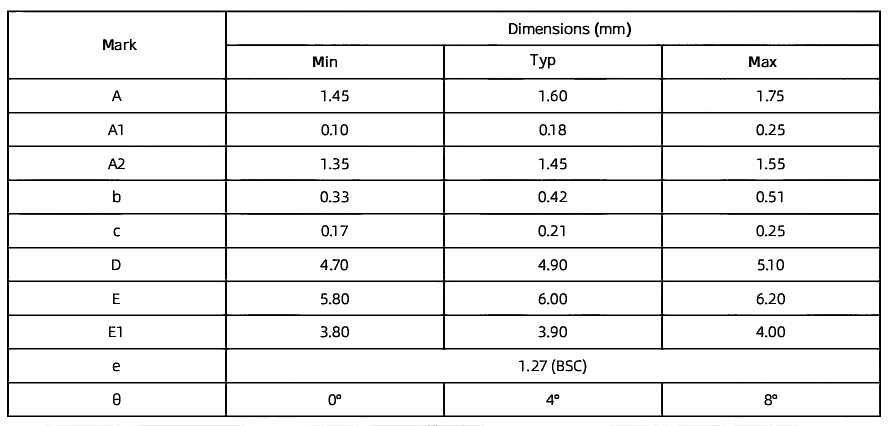

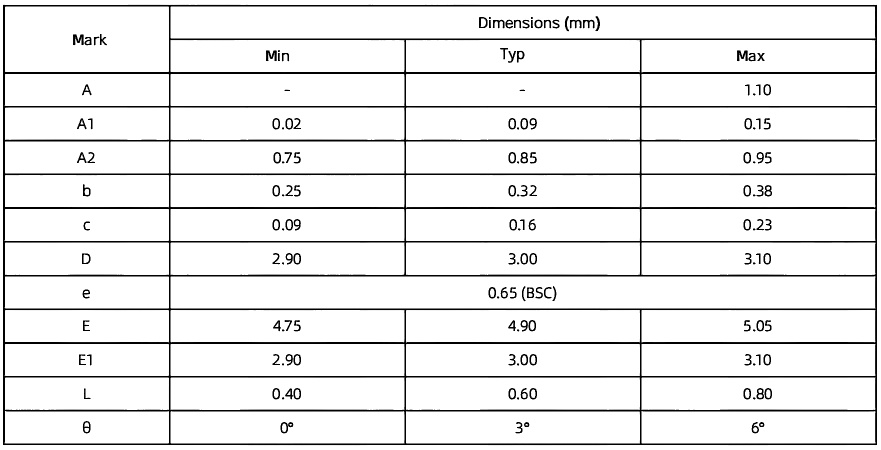

• عبوات SOP8 (4.9 مم × 3.9 مم) وMSOP8 (3 مم × 3 مم)

التطبيقات

• أدوات القياس
• دوائر معالجة الإشارات من الحساسات
• أنظمة جمع البيانات
• أجهزة قياس التدفق الكهرومغناطيسية
• الأدوات الطبية

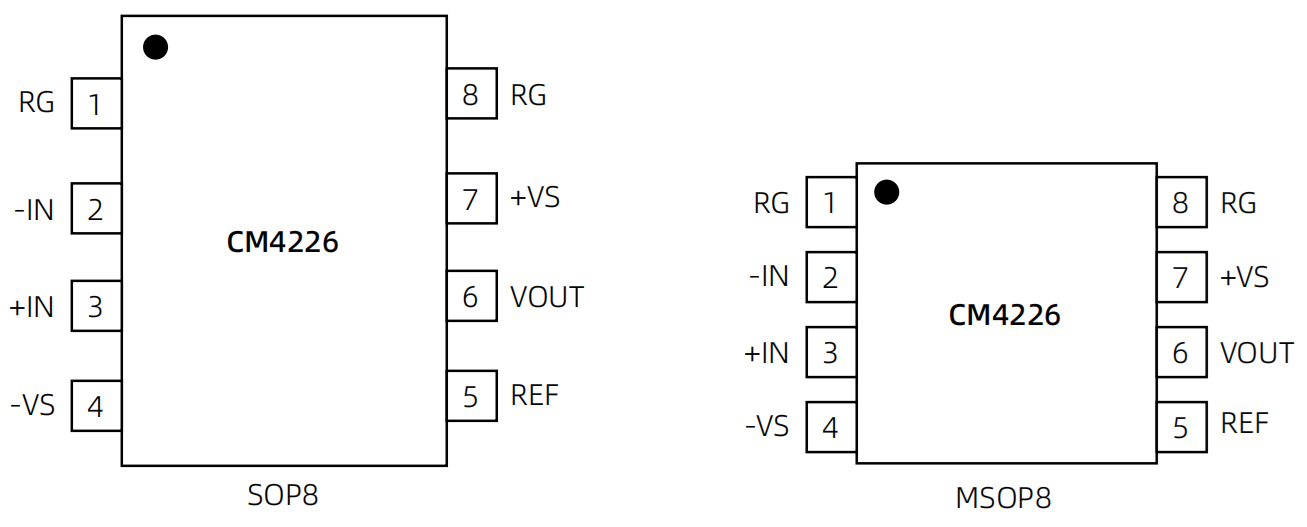

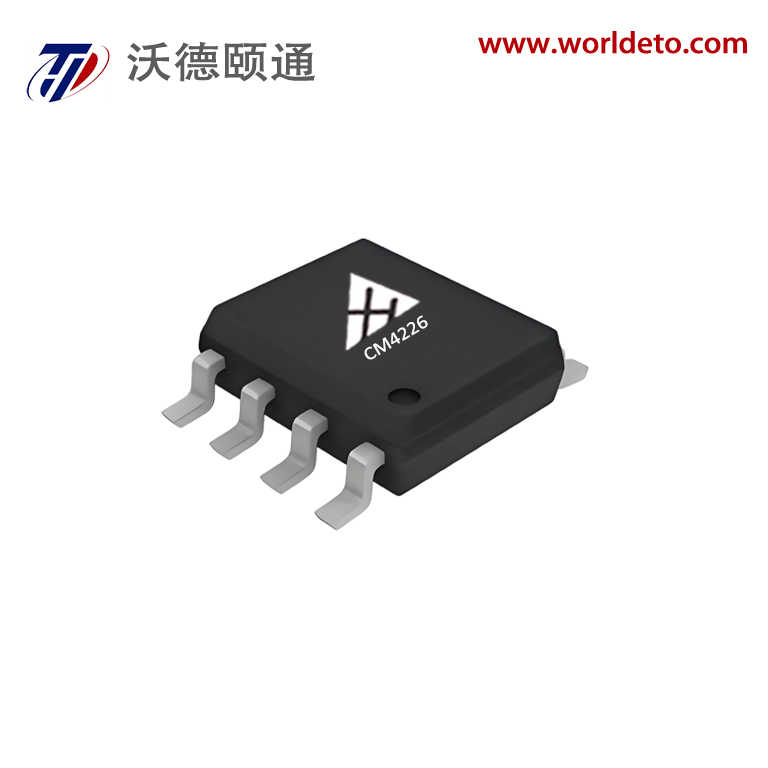

SOP8

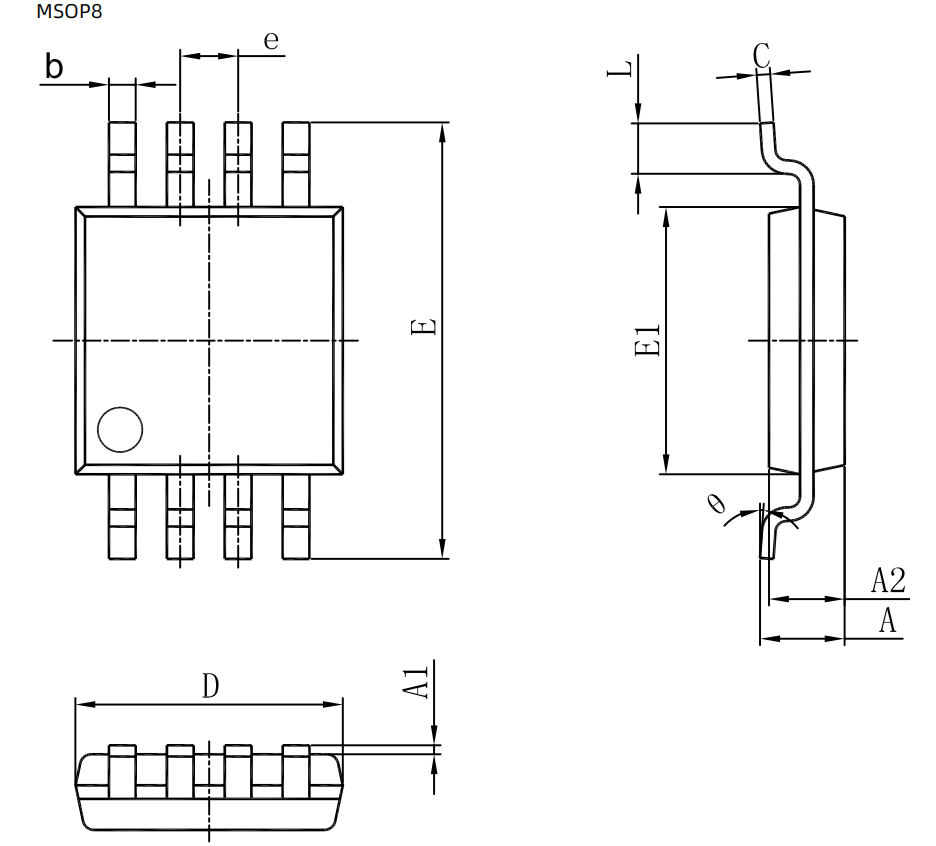

MSPO8

عن شركتنا

نحن نركز على التطبيق لـ IGBT والدوائر المتكاملة (IC) المنتجات . واستنادًا إلى تطبيقات منتجات IGBT والدوائر المتكاملة (IC)، وسّعنا نطاق منتجاتنا ليشمل التخصيص عالي المستوى لتجميعات الطاقة، وفي الوقت نفسه، توسع نشاطنا ليشمل مجال منتجات التحكم الآلي، بما في ذلك محولات التماثلية-الرقمية/الرقمية-التماثلية (ADC/DAC)، ومنظّمات الجهد المنخفض (LDO)، ومضخّمات القياس، والمرحلات الكهرومغناطيسية، ومرحلات الفوتوموس (PhotoMOS)، وترانزستورات MOSFET. وبهذه الطريقة، يمكننا التعاون مع أبرز الشركات المصنّعة الصينية في مجالات خبرتنا لتوفير منتجات موثوقة وفعّالة من حيث التكلفة لعملائنا.
تأسسنا على مبادئ الابتكار والتميز، ونقف في طليعة حلول أشباه الموصلات البديلة والتكنولوجيا.
رؤيتنا هي تزويد حلول بديلة لعملائنا، وتحسين الأداء التكاليفي لحلول تطبيقاتهم، وضمان أمن سلسلة التوريد الخاصة بهم من خلال الصنع في الصين.

مستخدمنا

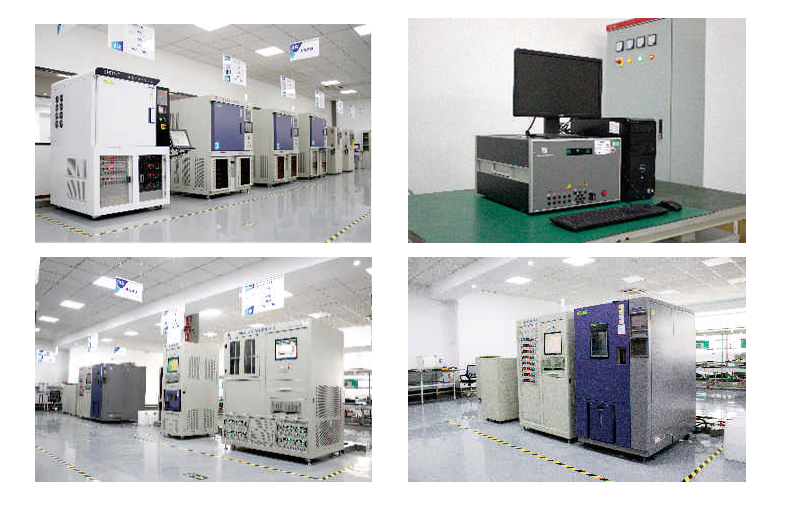

1.مختبر الموثوقية

الموثوقية هي حجر الزاوية في جودة المنتج وسمة جودة بالغة الأهمية. وقد أُنشئ مختبرنا وفقًا للمعايير الدولية المعمول بها في القطاع، وهو مجهز تجهيزًا كاملاً بقدرات اختبار شاملة. ويمكنه إجراء اختبارات تحسين الموثوقية، واختبارات مؤهلات الموثوقية، واختبارات العمر الافتراضي، واختبارات الفرز، وغيرها من التقييمات المخصصة للمنتجات الإلكترونية. كما يمكن إجراء اختبارات موثوقية مخصصة بناءً على متطلبات العملاء.

• اختبار الانحياز العالي الحرارة عند البوابة (HTGB)
• اختبار الانحياز العكسي عالي الحرارة (HTRB)
• اختبار عمر التخزين عند درجة حرارة منخفضة (LTSL)
• اختبار قدر الطهي تحت الضغط (PCT)
• اختبار التسريع عالي الحرارة وعالي الرطوبة (H3TRB)
• اختبار عمر التشغيل المتقطع (IOL)
• اختبار عمر التخزين عالي الحرارة (HTSL)
• اختبار الإجهاد المتسارع عالي الحرارة دون انحياز (uHAST)

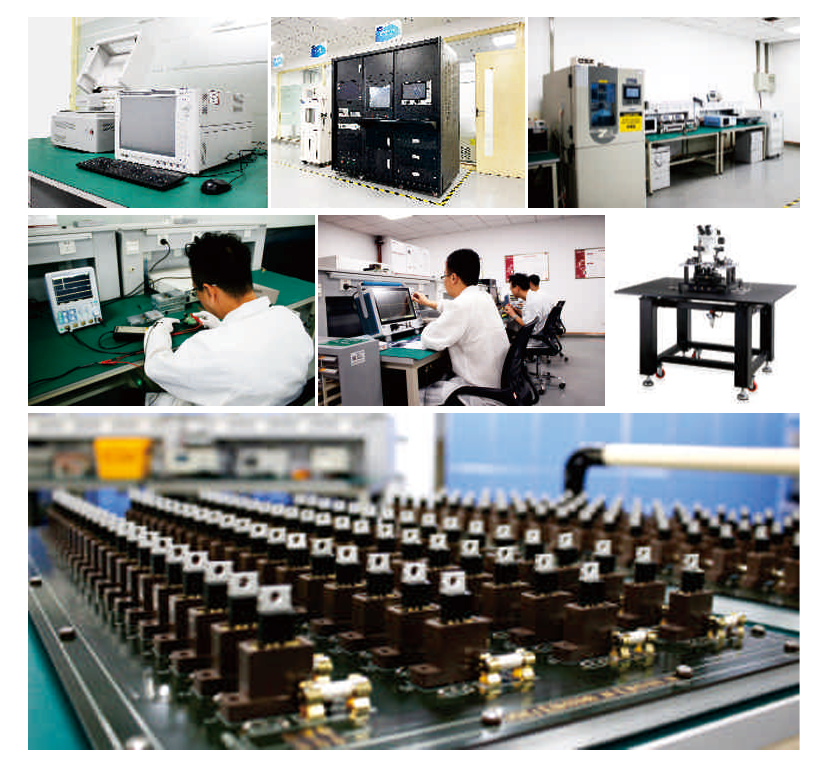

2.مختبر تقييم المنتجات وتطبيقاتها
