CM2368 محول تناظري رقمي SAR

نظرة عامة

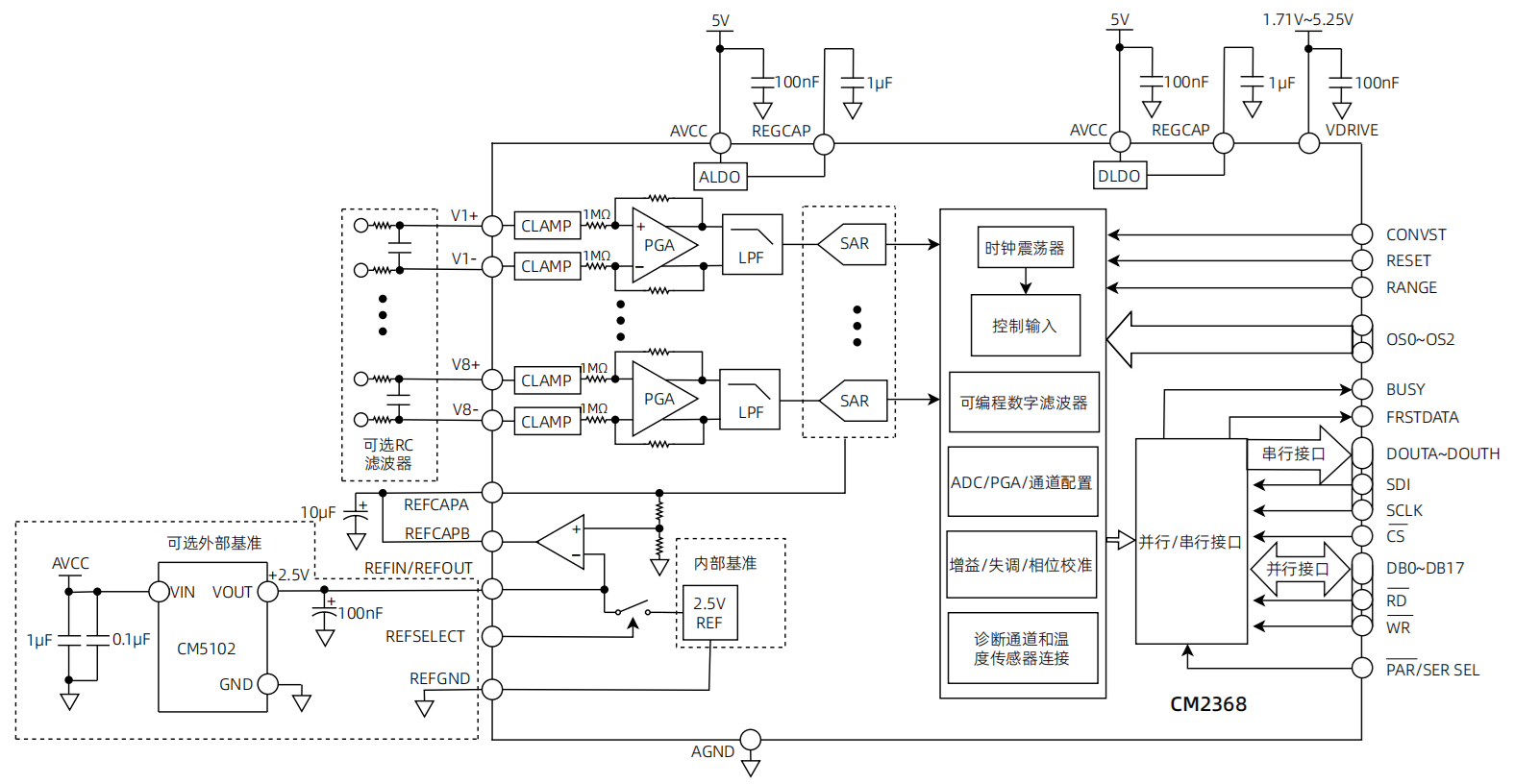

يُعد الجهاز CM2368 نظام اقتناء بيانات (DAS) مؤتمتًا من 8 قنوات وبدقة 18 بت. وتدمج كل قناة حماية من السحق للإدخال التناظري، ومضخم جهد ذو كسب قابل للبرمجة (PGA)، ومرشحًا منخفض التردد (LPF)، ومحول تناظري-رقمي SAR بدقة 18 بت. ويشمل الجهاز أيضًا مرشحًا رقميًا مرنًا، ومصدر إسناد منخفض الانجراف بجهد 2.5 فولت، ووحدة تضخيم للإسناد، وواجهات متسلسلة ومتوازية عالية السرعة.

يعمل الجهاز CM2368 من مصدر طاقة واحد بجهد 5 فولت، ويدعم نطاقات إدخال ثنائية القطب حقيقية بقيم ±12.5 فولت، ±10 فولت، ±5 فولت، و±2.5 فولت في الوضع المفرد، و±25 فولت، ±20 فولت، ±12.5 فولت، ±10 فولت، و±5 فولت في الوضع التفاضلي. ويمكن عينة جميع القنوات بمعدلات تصل إلى 1 مليون عينة في الثانية (MSPS). كما أن حماية السحق عند المدخلات تتحمل جهودًا تصل إلى ±19.5 فولت. ويُسهل المعاوقة العالية للمدخلات البالغة 1 ميجا أوم مع الترشيح الداخلي بشكل كبير تصميم الدوائر الخارجية.

الميزات

• نطاقات الإدخال التناظري الثنائية القطب:

• مفردة: ±12.5 فولت، ±10 فولت، ±5 فولت، ±2.5 فولت
• تفاضلية: ±25 فولت، ±20 فولت، ±12.5 فولت، ±10 فولت، ±5 فولت

• مصدر تزويد تناظري 5 فولت، ومصدر تزويد رقمي لواجهة الإدخال والإخراج من 1.71 فولت إلى 5.25 فولت
• عينة متزامنة ذات 8 قنوات
• الأداء:

• حتى 7000 فولت حماية من التفريغ الكهربائي الساكن (ESD) على المدخلات التناظرية
• معدل إشارة إلى ضجيج (SNR) يصل إلى 94.5 ديسيبل (بدون أخذ عينات زائدة)، وتشويه كلي متناسق (THD) بقيمة -107 ديسيبل
• ±2 LSB خطأ الخطية المتكاملة، ±0.6 LSB خطأ الخطية غير المتجانسة

• واجهة مرنة متوازية/متسلسلة
• متوافقة مع SPI / QSPI / MICROWIRE / DSP
• حل كامل متكامل لاقتناء البيانات
• حماية بالتقيد في المدخل التناظري
• مُخفِّض مدخل مع مقاومة دخل تبلغ 1 ميغا أوم
• مرشح منع التداخل من الدرجة الأولى
• مصدر مرجعي دقيق ومُخَزن على الشريحة
• محول تناظري رقمي 18 بت، 1 مليون عينة في الثانية (جميع القنوات)
• مرشح رقمي مرن مع نسبة أخذ العينات حتى 256×
• خياران للعرض الترددي: 23 كيلو هرتز و202 كيلو هرتز
• استهلاك منخفض للطاقة: 175 مللي واط (وضع التشغيل)، 25 مللي واط (الوضع الاستعدادي)

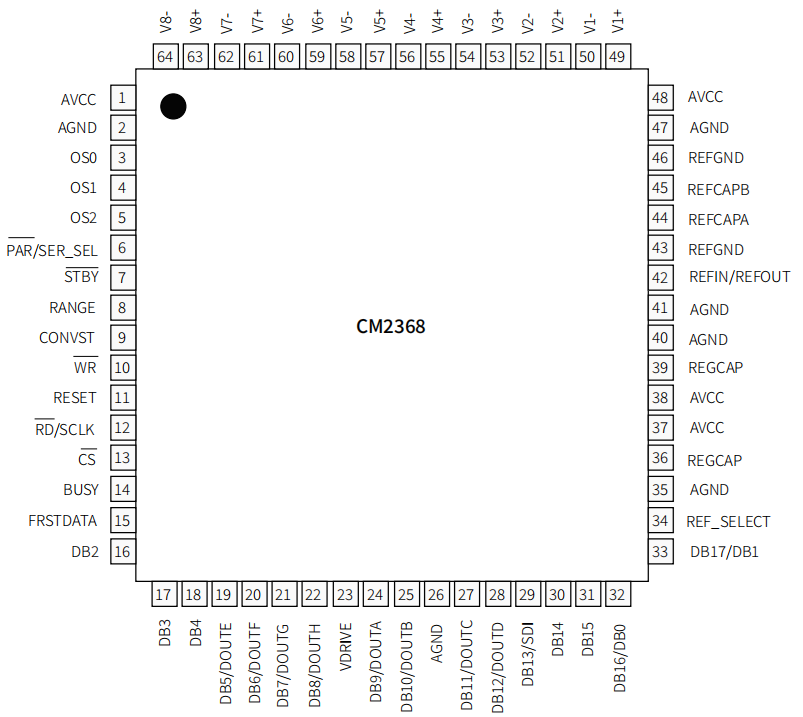

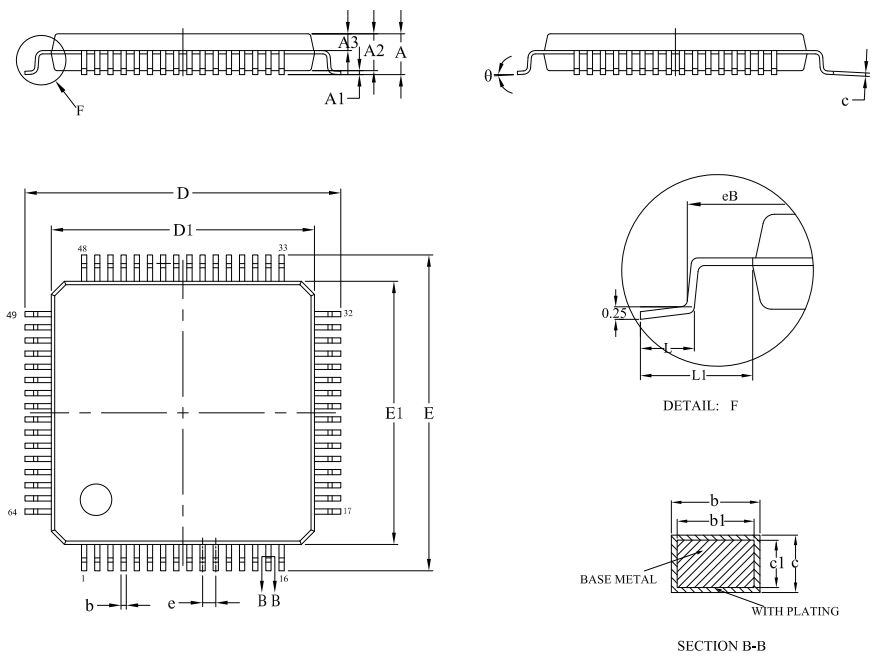

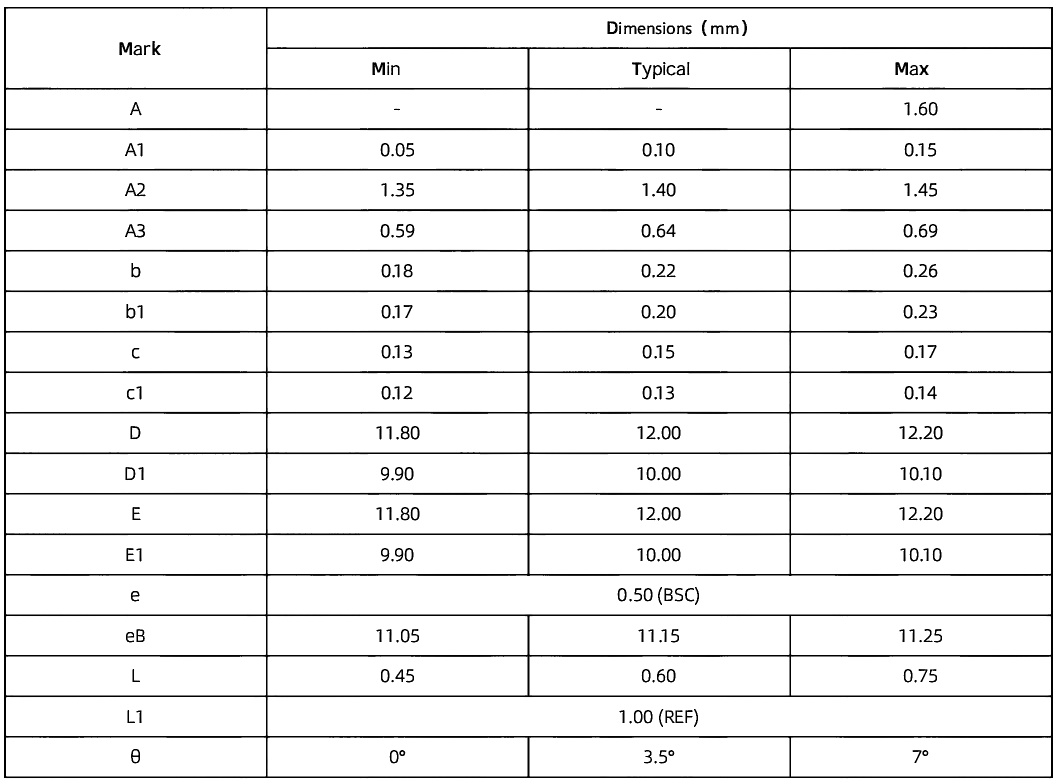

• عبوة LQFP-64 (10 مم × 10 مم)

و قائمة المنتجات

SAR ADC

الابتكار المدفوع بجودة المنتج هو أساس تطورنا. فالجودة، بالنسبة لنا، هي حياة المنتج وتعهُّدٌ نلتزمه. ويتعاون موظفونا وموردونا وجميع الأطراف المعنية معًا بشكل وثيق لتحقيق مهمة واحدة: إعطاء أولوية مصالح العملاء واحتياجاتهم، والاستماع إليهم وفهم متطلباتهم وتنفيذها لتلبية احتياجاتهم التجارية وتقديم منتجات ذات جودة موثوقة لهم.

ضمان الجودة يبدأ من مرحلة التصميم

• رقابة قوية وصارمة على عملية تطوير المنتج.
• معايير صارمة لإطلاق المنتج والتحكم في الإنتاج الضخم.
• دعم ضمان الجودة التقني للمنتج من خلال منصات تصميم منتجات متنوعة.

مراقبة الجودة في عملية التصنيع

• نظام إدارة سلسلة التوريد المُحسَّن باستمرار.
• مراقبة جودة الشحنات (اختبار الأداء الكهربائي ومتطلبات جودة المظهر).
• مراقبة جودة المواد الخام (تدقيق مؤهلات الموردين الموثوقين وإجراءات فحص صارمة للمواد الداخلة).
• مراقبة جودة صارمة ومعيارية لخطوط إنتاج الموردين.

معايير موثوقية صارمة

• إنشاء نظام موثوقية يستند إلى معايير JEDEC.
• معايير موثوقية مُعرَّفة تشمل المنتجات من الدرجة automotive والدرجة الصناعية والدرجة الاستهلاكية عبر جميع المنصات وخطوط الإنتاج.
• التحقق بنسبة ١٠٠٪ من كل منصة عملية وفقًا لمعايير الموثوقية المؤسسية.

الدعم الفني

• دعم فني طوال دورة حياة المنتج بالكامل لضمان جودة المنتج.
• تحسين مستمر لجودة المنتج من خلال التعاون الوثيق مع العملاء.
• تعزيز جودة المنتج من خلال التصميم المشترك وتقييم الحلول والدعم الميداني.
• تحليل شامل لحالات الفشل (بما في ذلك تحليل مستوى النظام لدى العميل وتحليل فشل المنتج).

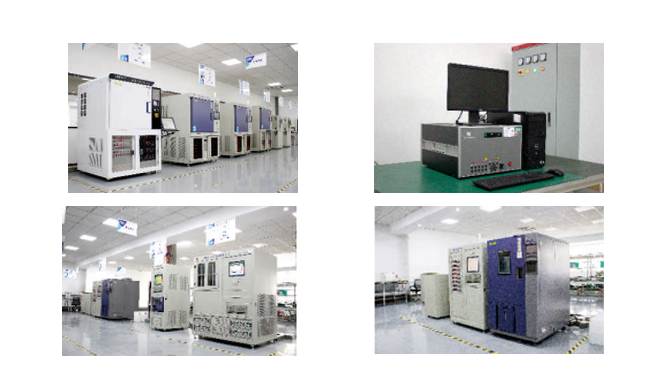

مختبر الموثوقية

الموثوقية هي حجر الزاوية في جودة المنتج وسمة جودة بالغة الأهمية. وقد أُنشئ مختبرنا وفقًا للمعايير الدولية المعمول بها في القطاع، وهو مجهز تجهيزًا كاملاً بقدرات اختبار شاملة. ويمكنه إجراء اختبارات تحسين الموثوقية، واختبارات مؤهلات الموثوقية، واختبارات العمر الافتراضي، واختبارات الفرز، وغيرها من التقييمات المخصصة للمنتجات الإلكترونية. كما يمكن إجراء اختبارات موثوقية مخصصة بناءً على متطلبات العملاء.

• اختبار الانحياز العالي الحرارة عند البوابة (HTGB)
• اختبار الانحياز العكسي عالي الحرارة (HTRB)
• اختبار عمر التخزين عند درجة حرارة منخفضة (LTSL)
• اختبار قدر الطهي تحت الضغط (PCT)
• اختبار التسريع عالي الحرارة وعالي الرطوبة (H3TRB)
• اختبار عمر التشغيل المتقطع (IOL)
• اختبار عمر التخزين عالي الحرارة (HTSL)
• اختبار الإجهاد المتسارع عالي الحرارة دون انحياز (uHAST)

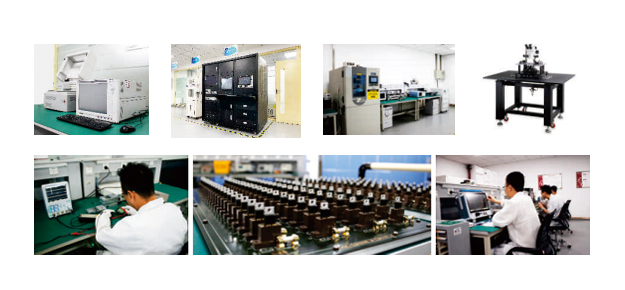

مختبر تقييم المنتجات وتطبيقاتها
