Genel Bakış

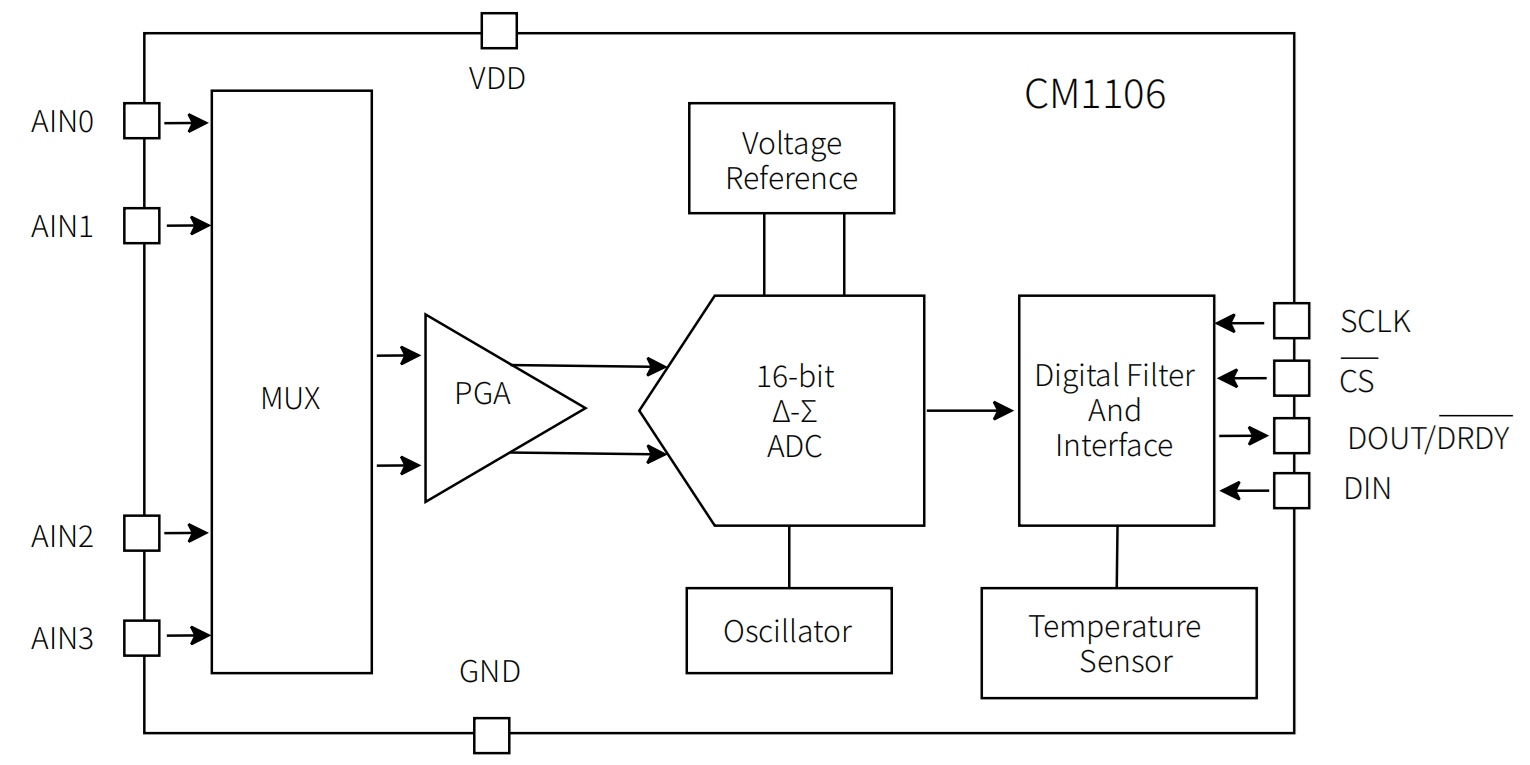

CM1106, düşük sıcaklık kayması olan voltaj referansı, osilatör ve programlanabilir kazançlı amplifikatör (PGA) içeren yüksek hassasiyetli, düşük güç tüketimli, SPI uyumlu 16-bit'lik bir ΔΣ ADC'dir. Bu özellikler, CM1106'yı çoğu sensör ölçüm uygulaması için uygun hale getirir.
CM1106, 2kSPS hızında dönüştürme işlemleri gerçekleştirebilir. PGA tarafından sunulan programlanabilir giriş voltaj aralığı ±256mV ile ±6.144V arasındadır. Giriş çoklayıcı (MUX), 4 adet tek uçlu giriş ve 2 adet diferansiyel giriş sağlar.
CM1106, tek dönüşüm modunda veya sürekli dönüşüm modunda çalışabilir. Tek dönüşüm modunda, bir dönüşüm tamamlandıktan sonra otomatik olarak güç kapatma moduna geçer ve bu da bekleme durumlarındaki akım tüketimini önemli ölçüde azaltır.
Özellikler
Geniş güç kaynağı aralığı: 2.5V ile 5V
Düşük akım tüketimi: 270μA (sürekli dönüştürme modu)
Programlanabilir veri hızı: 6.25SPS ile 2kSPS
Dahili düşük kayma gerilim referansı
Dahili osilatör
Dahili programlanabilir kazanç amplifikatörü
SPI arayüzü
Dahili sıcaklık sensörü
4 tek uçlu veya 2 diferansiyel giriş
AEC-Q100 uyumlu
Uygulamalar
Taşınabilir cihazlar
Pil voltajı ve akım izleme
Sıcaklık ölçümü
Termoçiftler (TC)
NTC, PTC (termistörler)
Fabrika Otomasyonu ve Süreç Kontrolü

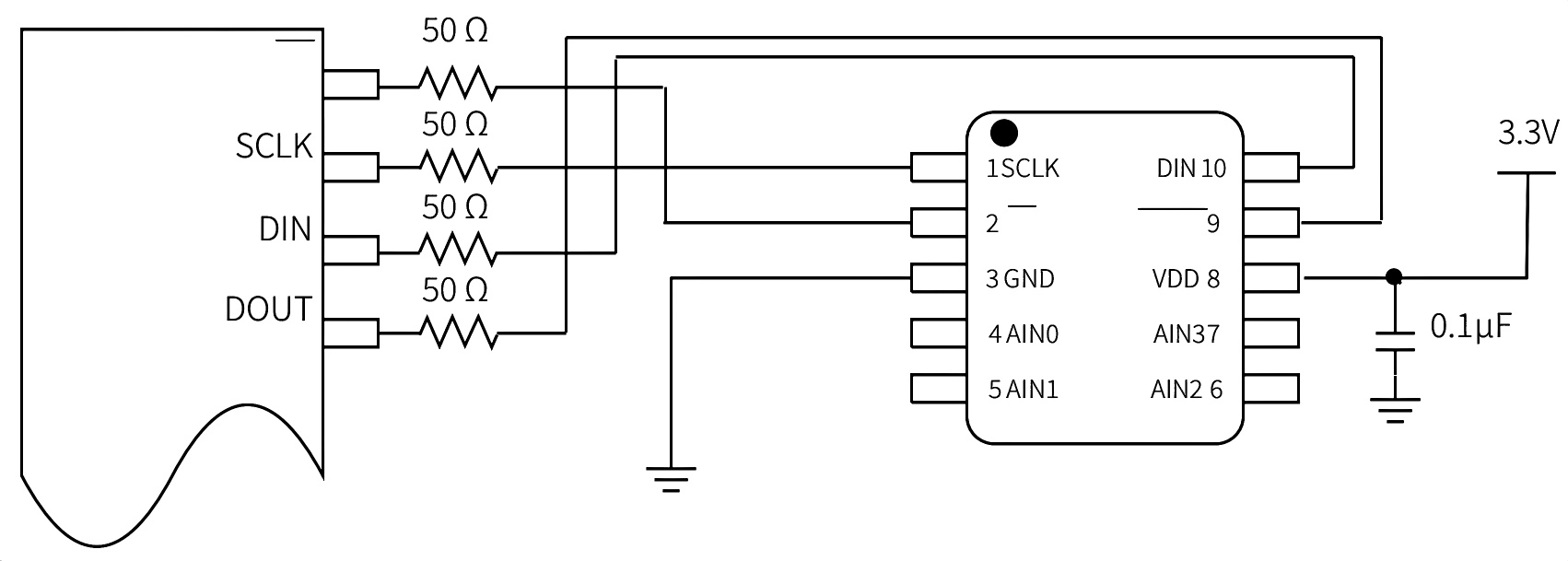

- Tipik bağlantı şekli aşağıdaki şekilde gösterilmiştir.

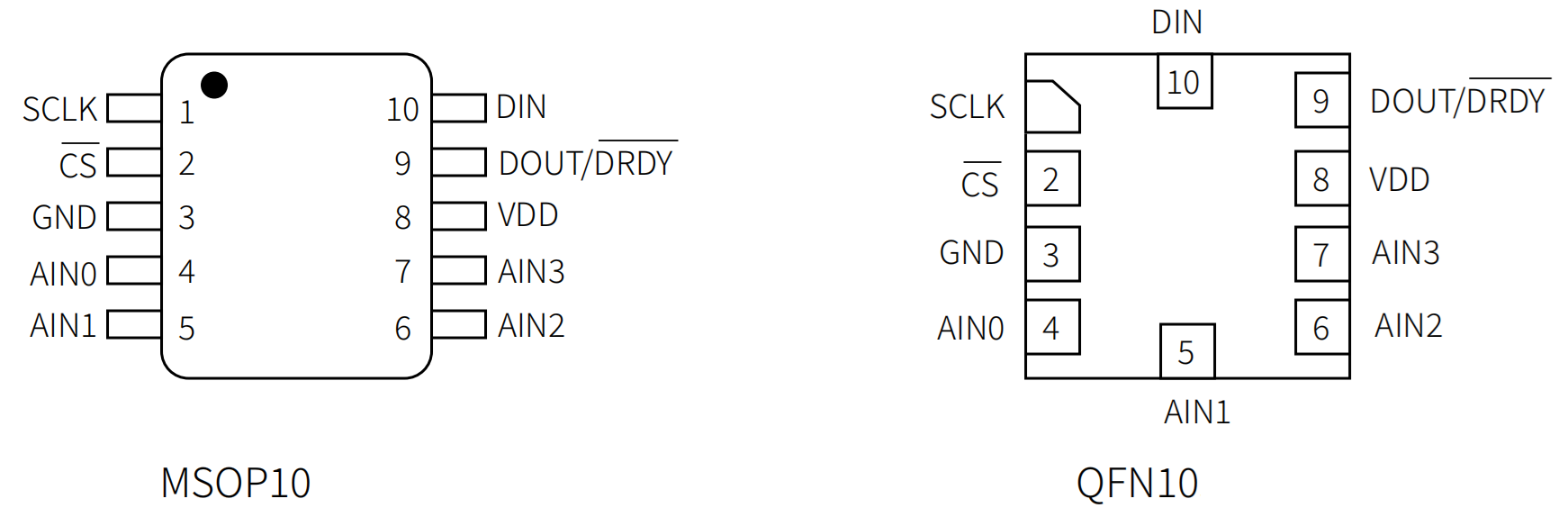

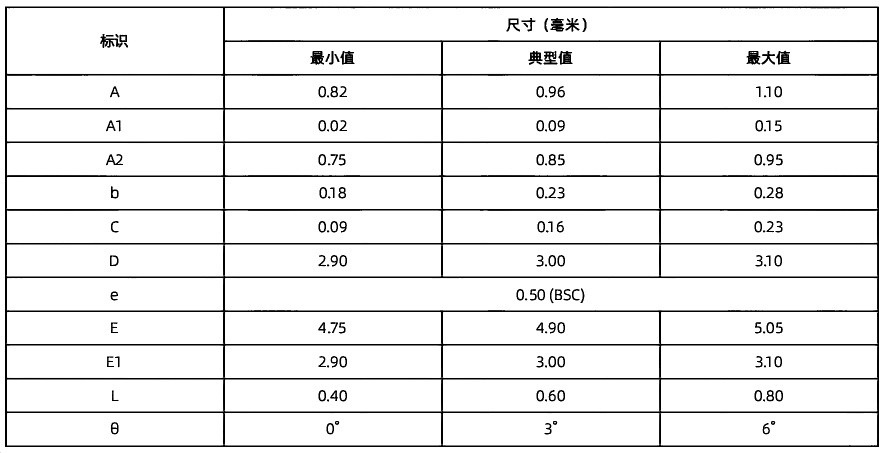

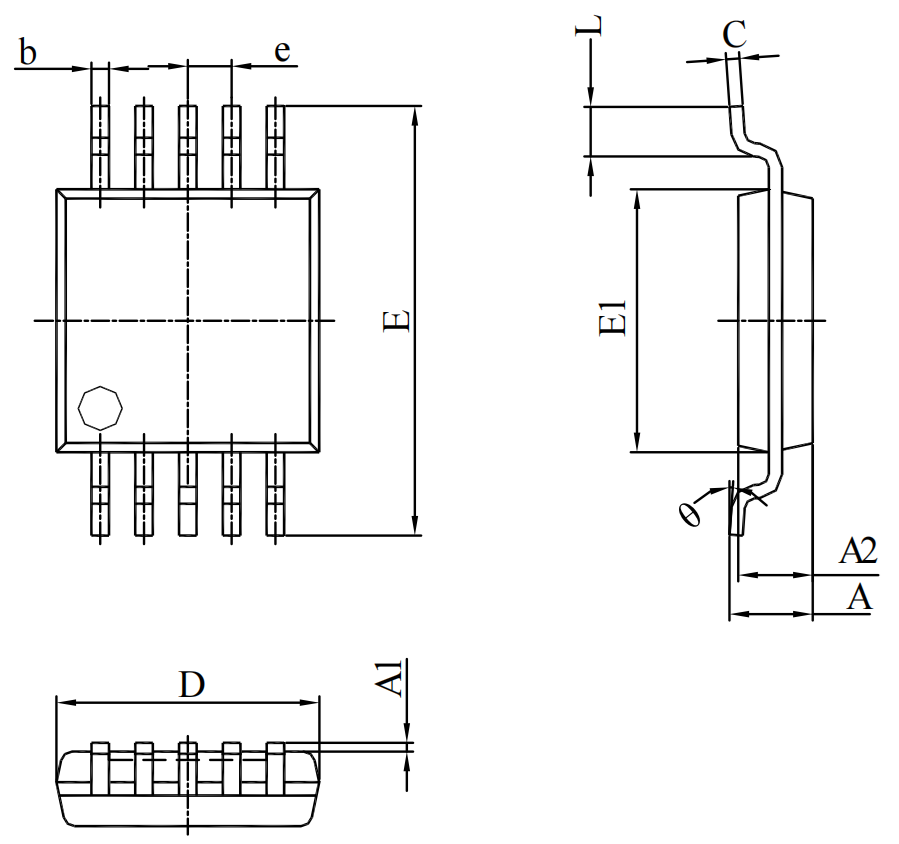

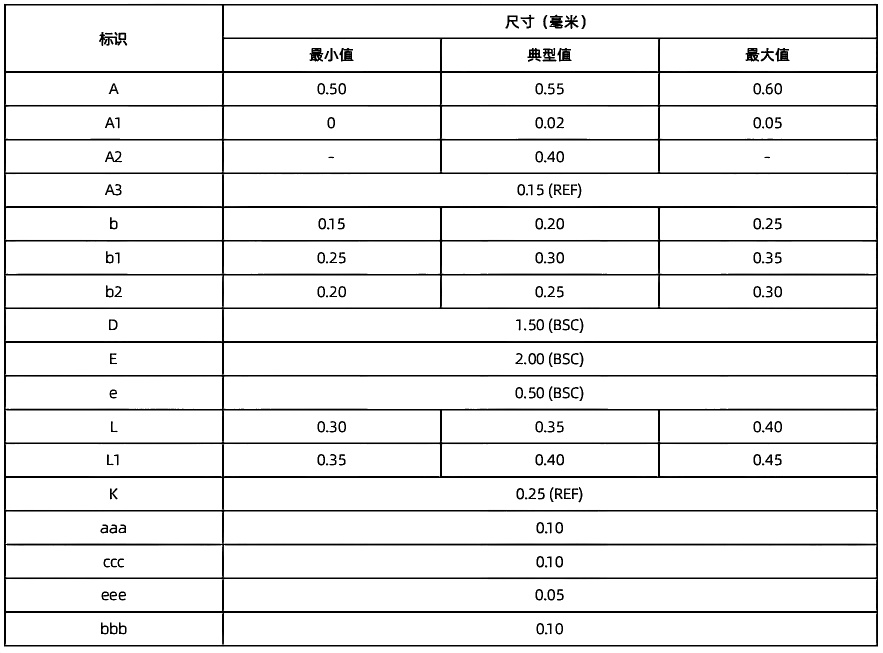

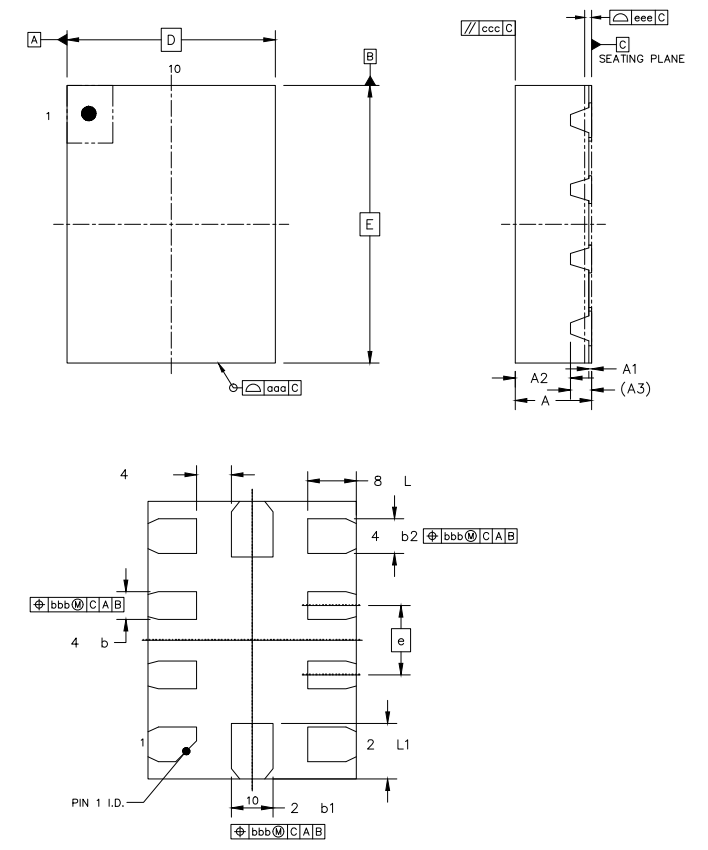

Pin konfigürasyonu
CM1103 ve CM1106 Temeli Üzerine Termokupl Sıcaklık Ölçüm Çözümü
01 Giriş

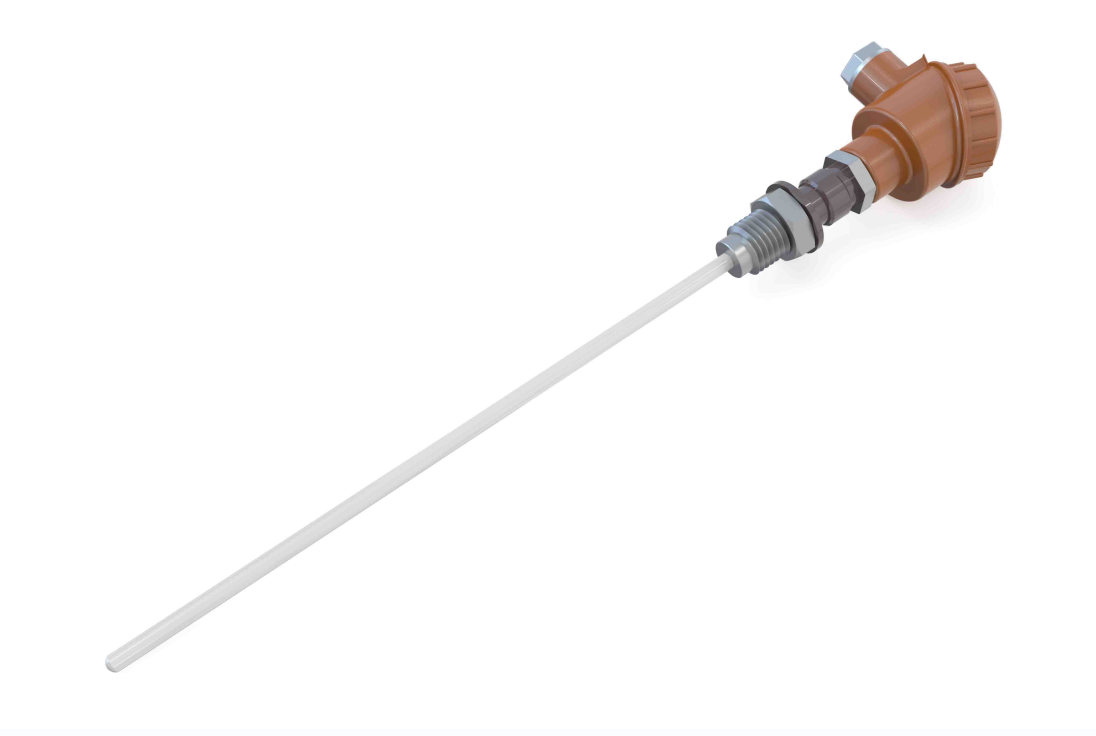

İki farklı metal iletken bağlandığında, uçlar arasında bir sıcaklık farkı varsa eklem noktasında bir potansiyel fark oluşur. Potansiyel farkın ve eklem noktalarının referans sıcaklığının ölçülmesiyle, termoçiftin karakteristik parametreleri kullanılarak ölçüm ucunun gerçek sıcaklığı belirlenebilir.
Termoçiftler ucuz, mükemmel bir sıcaklık ölçüm aralığına sahip, yapıları basit ve kullanımı kolaydır ve bu nedenle çeşitli endüstriyel uygulamalarda yaygın olarak kullanılırlar. ITS-90 standardı, yaygın olarak kullanılan 8 tip termoçifti ve bunların sıcaklık ölçüm aralıklarını belirtir.
Bu türler arasında en yaygın kullanılanı K tipi termoçiftlerdir. Örneğin, -270°C ölçülürken termoçiftin çıkış gerilimi -6.458mV'dur ve maksimum ölçüm sıcaklığı olan 1372°C'de çıkış gerilimi 54.886mV'dir. Tüm ölçüm aralığında sıcaklıkta her 1°C'lik değişim için çıkış gerilimi 40μV değişir.
Termokuplun çıkış voltajı sinyali zayıf olduğu için sinyal işleme ve edinim devreleri genellikle son derece yüksek doğruluk gerektirir. Ayrıca endüstriyel ortamlarda, TC termokupl ile veri edinim kartı arasındaki uzun kablolar genellikle önemli düzeyde ortak kipli girişim gürültüsüne neden olur; bu yüzden sinyal edinim sistemi, ölçülen diferansiyel sinyalden etkilenmeyi en aza indirgeyerek diferansiyel sinyali ayıklayıp yükseltmelidir.
02 CM1103 Fonksiyonel Özellikler
Düşük güç tüketimli, yüksek doğruluklu, küçük boyutlu sigma-delta ADC analog ön uç
Sıcaklık, optik, sıvı, gaz ve diğer tip sensörlerden sinyal ediniminde yaygın olarak kullanılır
Maksimum örnekleme hızı 2kSPS, 4 kanallı döngüsel programlanabilir
±256mV ile ±6.144V arasında esnek şekilde yapılandırılabilir giriş aralığına sahip programlanabilir kazançlı yükselteç
1MΩ'dan büyük yüksek giriş empedansı, ADC'nin çeşitli sensörlere doğrudan bağlanmasını sağlar ve ek sensör koşullandırma ile ADC sürme devrelerine olan ihtiyacı ortadan kaldırır
7.81μV'a kadar düşük gürültülü örnekleme doğruluğu, termokuplun zayıf potansiyel farkının hassas bir şekilde ölçülmesini mümkün kılar
Ortak kipli gürültü reddetme oranı (CMRR) 100dB'den fazla olan diferansiyel kanallar, endüstriyel alan girişimlerinin sinyal alımı üzerindeki etkisini azaltır
03 Çözüm Genel Bakış
CM1103, esnek kanal yapılandırmaları sunar ve 4 giriş portu ile en fazla 2 diferansiyel sinyal veya 4 tek uçlu sinyali destekler. Pratik uygulamalarda, bir diferansiyel kanal bir termokupl sıcaklık sensörüne bağlanmak üzere kullanılabilirken, diğer tek uçlu kanal soğuk jonksiyon yakınına yerleştirilen bir NTC termistöre bağlanabilir. Her bir TC ve NTC kanalı, kendi giriş kazancı ve örnekleme hızı ile yapılandırılabilir ve bu da büyük kolaylık sağlar.
CM1106, CM1103'e ek olarak bir entegre sıcaklık sensörü içerir. SPI arayüzü üzerinden CM1106'nın jonksiyon sıcaklığı gerçek zamanlı olarak okunabilir. ADC yakınındaki soğuk-uç uygulamalar için CM1106, ek bir soğuk-uç ölçüm kanalına olan ihtiyacı ortadan kaldırarak daha fazla sayıda sıcaklık ölçüm kanalının kullanılmasını mümkün kılar.
