Symbol
|
Egenskap
|
Testförhållanden
|
Tj(℃ )
|
Värde |
Enhet
|
Min |
TYP |
Max |
IT(AV) |
Medel påslagsström |
180。halvsinusbölja 50Hz Dubbel sida kyld, |
TC=55°C |
125 |
|
|
3800 |
A |
VDRM |
Repetitiv toppavstängningsspänning |
tp=10ms
|
125 |
2000 |
|
3000 |
V |
VRRM |
Upprepad toppomvänd spänning |
125 |
1000 |
|
2500 |
V |
Idrm Irrm |
Återkommande toppström |
vid VDRM vid VRRM |
125 |
|
|
250 |
mA |
ITSM |
Överspännings påslagsström |
10ms halv sinusvåg VR=0.6VRRM |
125 |
|
|
46 |
kA |
I2t |
I2t för smältkoordination |
|
|
10580 |
A2s* 103 |
VTO |
Tröskelspänning |
|
125 |
|
|
1.32 |
V |
rt |
Påslags lutningsmotstånd |
|
|
0.14 |
mΩ |
|
VTM
|
Topp påslags spänning
|
ITM=5000A, F=70kN
|
30μs≤tq≤45µs |
25
|
|
|
2.60 |
V |
46μs≤tq≤70µs |
|
|
2.00 |
V |
71μs≤tq≤100µs |
|
|
1.80 |
V |
dv/dt |
Kritisk hastighet av ökning av avstängningsspänning |
VDM=0.67VDRM |
125 |
|
|
1000 |
V/μs |
di/dt |
Kritisk hastighet av ökning av på-statsström (Icke-repetitiv) |
VDM= 67%VDRM , till4000A
Gatepuls tr ≤0.5μs IGM= 1.5A
|
125 |
|
|
1200 |
A/μs |
Qrr |
Återställningsladdning |
ITM=2000A, tp=4000µs, di/dt=-20A/µs, VR= 100V |
125 |
|
2100 |
|
µC |
tq |
Kretskommuterad avstängningstid |
ITM=2000A, tp=4000µs, VR= 100V dv/dt=30V/µs, di/dt=-20A/µs |
125 |
30 |
|
100 |
µs |
IGT |
Portutlösningsström |
VA= 12V, IA= 1A
|
25
|
40 |
|
450 |
mA |
Vgt |
Portutlösningsspänning |
0.9 |
|
4.5 |
V |
IH |
Hållström |
20 |
|
1000 |
mA |
IL |
Låsningsström |
|
|
1500 |
mA |
VGD |
Icke-utlösningsportspänning |
VDM=67%VDRM |
125 |
|
|
0.3 |
V |
Rth(j-c) |
Termisk resistans från junction till hölje |
Vid 1800 sinus, dubbel sida kyld klämkraft 70 kN |
|
|
|
0.007 |
。C /W
|
Rth(c-h) |
Termisk resistans fall till kylfläns |
|
|
|
0.002 |
FM |
Monteringskraft |
|
|
63 |
|
84 |
kN |
Tvj |
Sammanslagningstemperatur |
|
|
-40 |
|
125 |
℃ |
TSTG |
Lagringstemperatur |
|
|
-40 |
|
140 |
℃ |
Wt |
Vikt |
|
|
|
1390 |
|
g |

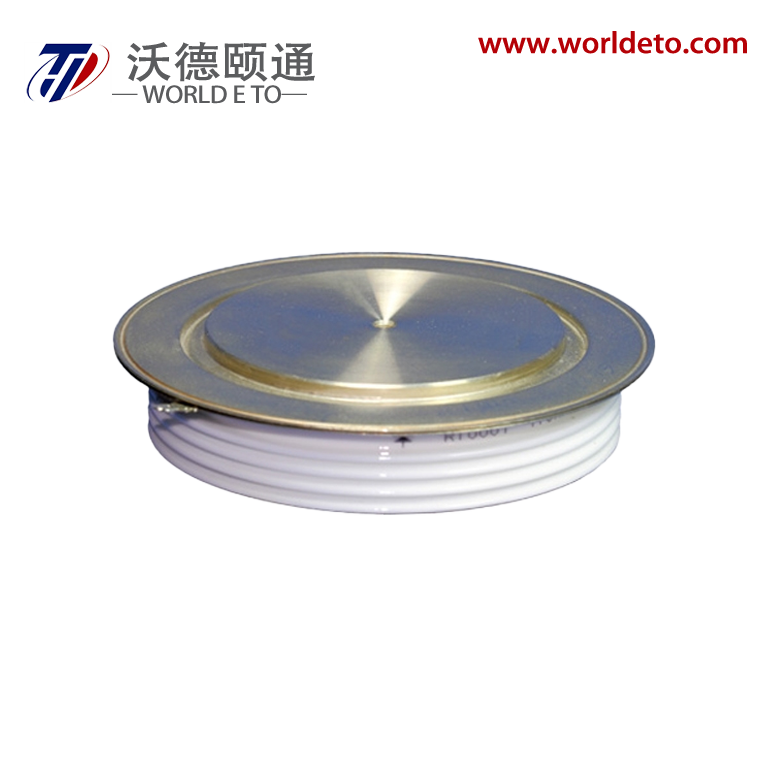

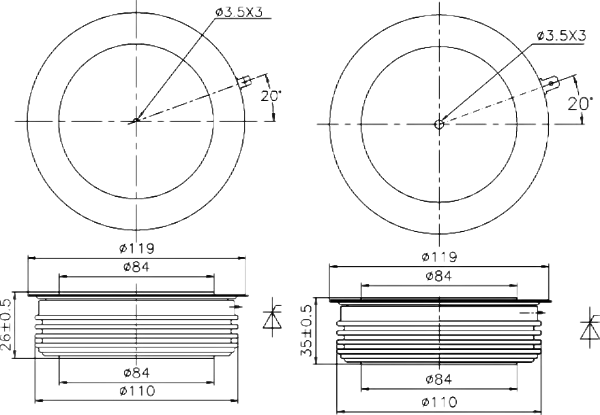

Översikt |
KT84cT |
