1、Увод
Контролер електричне енергије у стању чврстог стања JGX-5373M често се користи у системима расподеле енергије у областима одбране, система наоружања, научних истраживања и индустријског управљања.
2.Karakteristike:
- Трансформаторска изолација
- Излаз транзистора са ефектом поља за управљање енергијом (FET)
- Херметичко запушивање заваривањем
- Zaštita od preopterećenja
3 、Главни технички параметри
tehnički parametar |
Минимална вредност |
Tipična vrednost |
Максимална вредност |
Jedinica |
Parametri izlaza |
|
|
|
|
Izlazno napon |
|
270 |
500 |
В једносмерни |
Izlazni tok |
|
15 |
|
А |
Пад напона на излазу |
|
|
1.5 |
В једносмерни |
Струја цурења на излазу |
|
|
50 |
= 0V |
Прелазни напон |
600 |
|
|
В једносмерни |
Струја триповања (прекомерно оптерећење мора да активира триповање) |
25 |
25 |
25 |
А |
Струја без триповања (прекомерно оптерећење не сме да активира триповање) |
20 |
20 |
20 |
А |
Ulazne parametre |
|
|
|
|
Kontrolna naponska vrednost |
4 |
5 |
7 |
В једносмерни |
Контролнa струја |
|
40 |
60 |
мА |
Obrnuta polaritet |
|
|
7 |
В једносмерни |
Kontrolni napon uključenja |
|
|
4 |
В једносмерни |
Kontrolni napon isključenja |
2 |
|
|
В једносмерни |
Vremenski parametri |
|
|
|
|
Vreme uključenja |
|
|
1 |
мс |
Vreme isključenja |
|
|
0.5 |
мс |
Vreme isključenja pri prekomernoj struji |
|
|
10 |
мс |
Електрички параметри |
|
|
|
|
Отпорност изолације |
1000 |
|
|
MΩ |
Диелектрични отпорни напон |
1000 |
1000 |
1000 |
Vr.m.s. |
Потрошња енергије |
|
|
18 |
W |
Изолација |
|
|
25 |
pF |
Okolinski parametri |
|
|
|
|
Radna temperatura |
-55 |
|
105 |
℃ |
Temperatura čuvanja |
-55 |
|
125 |
℃ |
Tres |
14700 m/s², 0,5 ms |
Vibracija |
294 m/s², 10 Hz – 3000 Hz |
Slučajno vibriranje |
40 (m/s²)²/Hz, 10 Hz – 2000 Hz |
Konstantno ubrzanje |
49000 m/s² |
Ostali parametri |
|
|
|
|
Zaptivanje |
Проток мањи од 5×10⁻³ |
Pa·cm³/s |
Osetljivost na elektrostatički pražnjenje (ESD) |
|
|
4000 |
V |
Težina |
|
|
80 |
g |
Napomene:
- Kada je opterećenje induktivno, neophodno je dodati diodu za zaštitu od povratnog napona.
- Када се излаз контролера напајања везује у низ са колом терета, терет се може повезати са било којим крајем извора напајања, али обавезно осигурајте да поларитет контролера напајања није обрнут.
- Максимални излазни напон напајања не сме премашити 500 Vједн. , а и импулсни напон не сме премашити ниво импулсног напона од 600 Vједн.
Димензије: 45 mm × 34 mm × 10,4 mm
Контролер снаге Lista
P/N |
Opis |
Slike |
JG-94F |
Ј G-94F је контролер јаче струје високог напона са функцијом комуникације преко CAN шине. Производ има функције комуникације преко CAN шине, I2t заштите од претераног напона са обрнутим временом, заштите од кратког споја, заштите од прегревања, заштите терета од недоволjnог напона као и функције надгледања струје терета, напона терета и унутрашње температуре. Квалитет је нивоа Y.
Овај производ се може користити за системе расподеле енергије оружја и опреме у авијацији, аеронаутици и другим областима, омогућавајући интелигентну контролу над системом расподеле.
|
|
JG-9 9F |
Ј G-9 9F је контролер енергије са чврстим стањем и функцијом комуникације преко CAN мреже. Производ има функцију комуникације преко CAN мреже, I2t заштиту од претераног струјног оптерећења са инверзним временом, заштиту од кратког споја, заштиту од прегревања, заштиту од недовољног напона на потрошачу, као и функције надзора струје потрошача, напона потрошача и унутрашње температуре. Ниво квалитета је Y.
Овај производ се може користити за системе расподеле енергије оружја и опреме у авијацији, аеронаутици и другим областима, омогућавајући интелигентну контролу над системом расподеле.
|
|

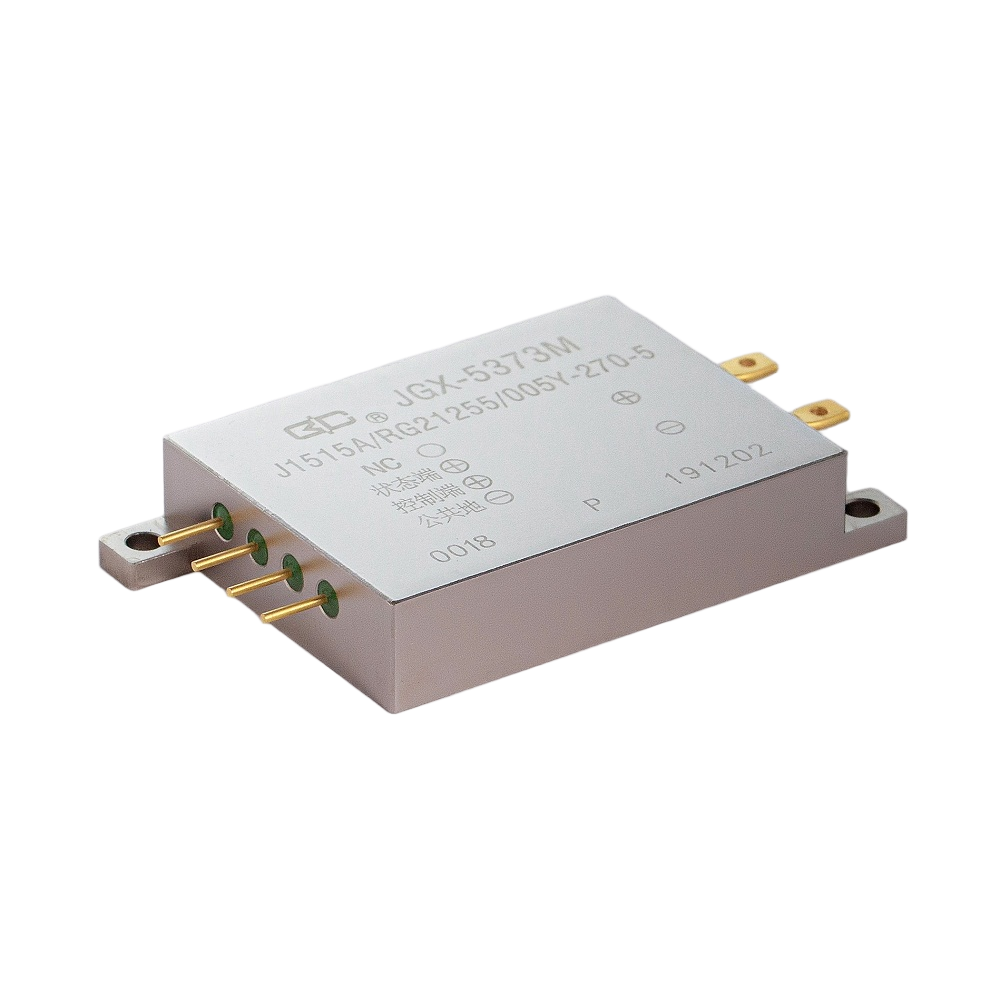

JGX-5373M |
Ј GX-5373M контролер енергије са чврстим стањем, са нивоом квалитета Y.
Овај производ се може широко користити у областима као што су одбрана, научна истраживања и индустријска контрола, погодан је за коришћење у системима расподеле енергије за оружје и опрему.
|
|

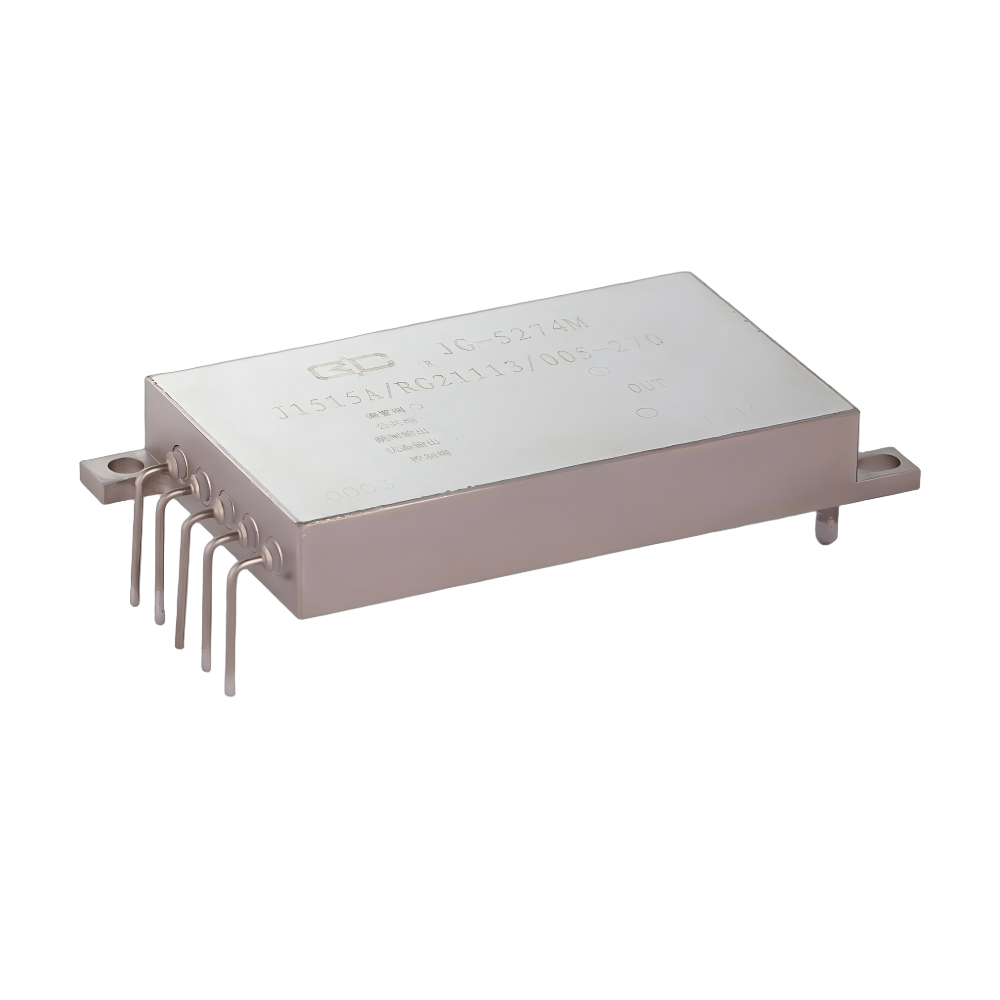

JG-5274M |
JG-5274M контролер енергије са чврстим стањем, са нивоом квалитета Y.
Овај производ се може широко користити у областима као што су одбрана, научна истраживања и индустријска контрола, а погодан је за системе расподеле енергије оружја и опреме.
|
|

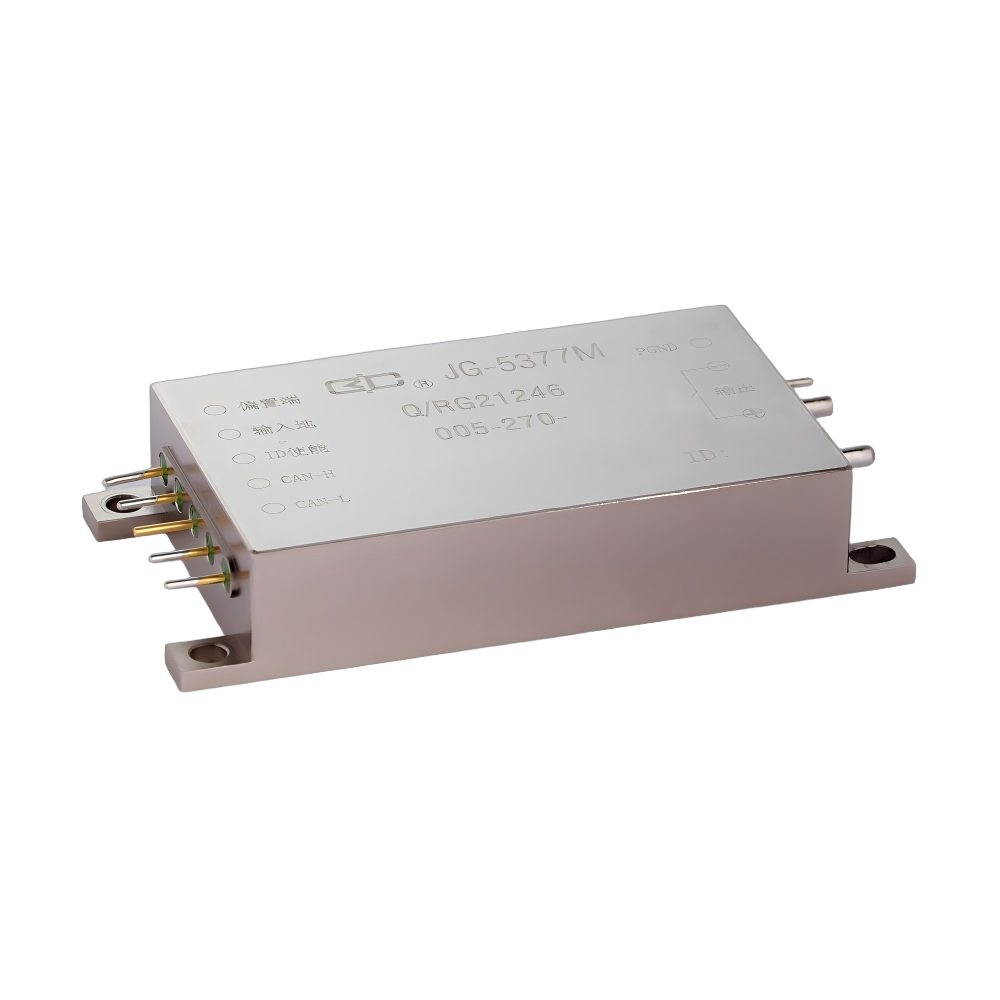

JG-5377M |
JG-5377M контролер напајања је запушена статична контролна јединица са функцијом комуникације преко CAN шине. Интегрише технологију статичног управљања енергијом и рачунарску технологију и омогућава даљинско управљање напајањем. Има карактеристике I2t инверзног временског заштите од претеране струје, CAN шине комуникације, заштите од кратког споја, као и могућност праћења статуса прекидача, струје и напона терета.
Овај производ се може користити за системе расподеле енергије оружја и опреме у авијацији, аеронаутици и другим областима.
|
|

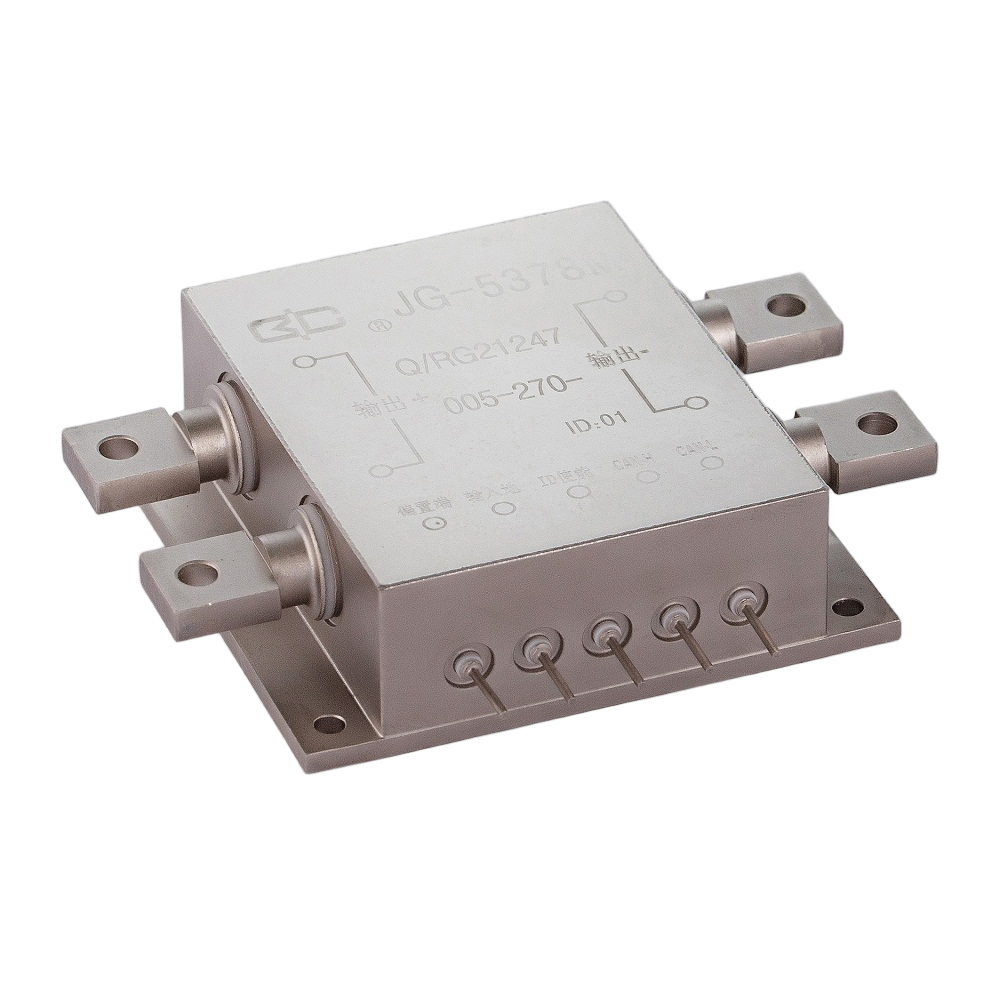

JG-5378M |
Контролер напајања JG-5378M је запушена статична контролна јединица са функцијом комуникације преко CAN шине. Он интегрише статичну контролу напајања и рачунарску технологију и омогућава даљинско управљање напајањем. Има карактеристике I2t инверзног временског ограничења при претераном струјном оптерећењу, комуникацију преко CAN шине, заштиту од кратког споја, стање прекидача, претрагу струје оптерећења и напона оптерећења итд.
Овај производ се може користити за системе расподеле енергије оружја и опреме у авијацији, аеронаутици и другим областима.
|
|
*** За више информација о производима, молимо вас да контактирате агента.
