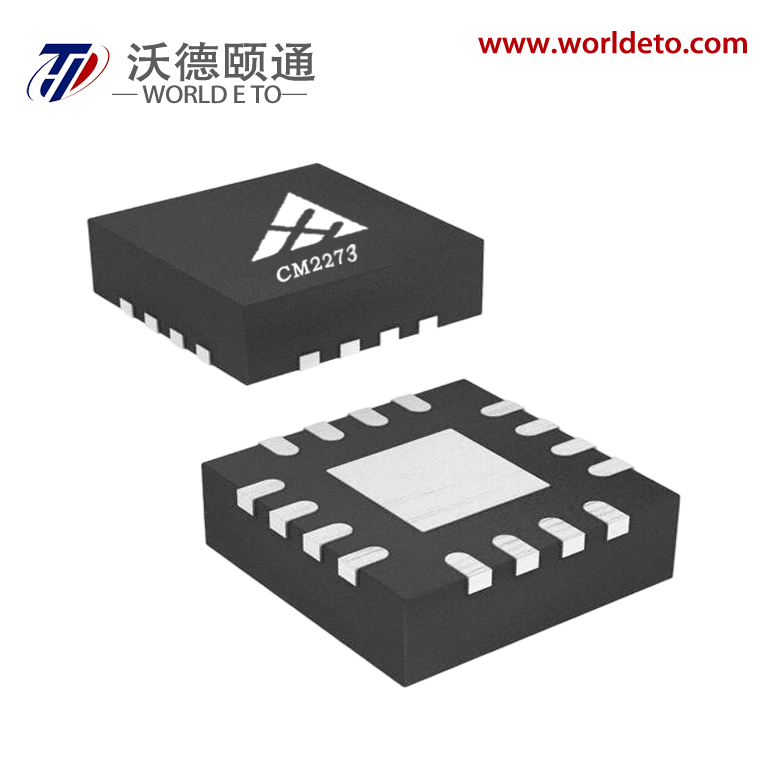

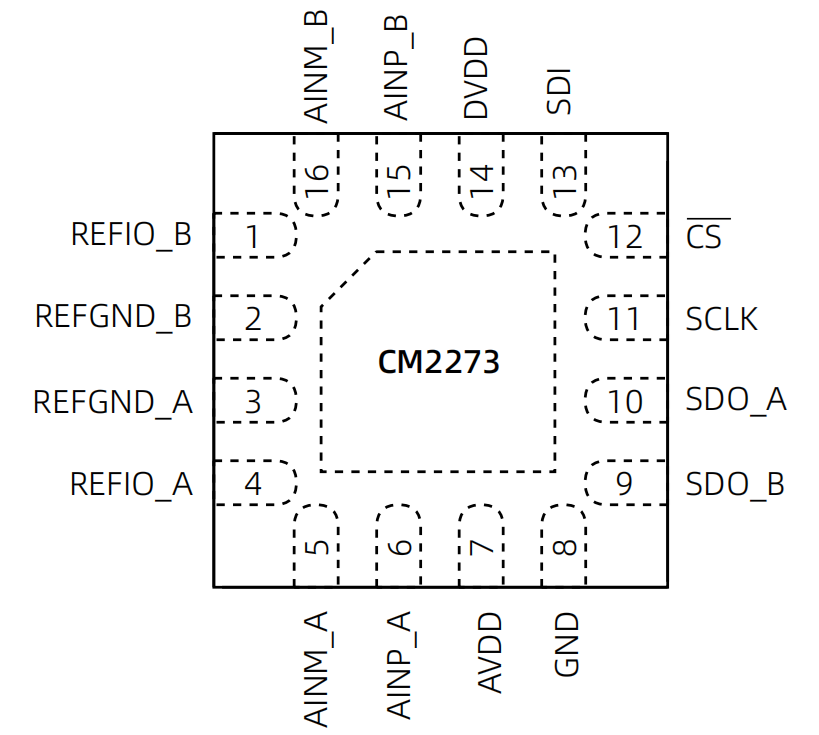

Конфигурација пина

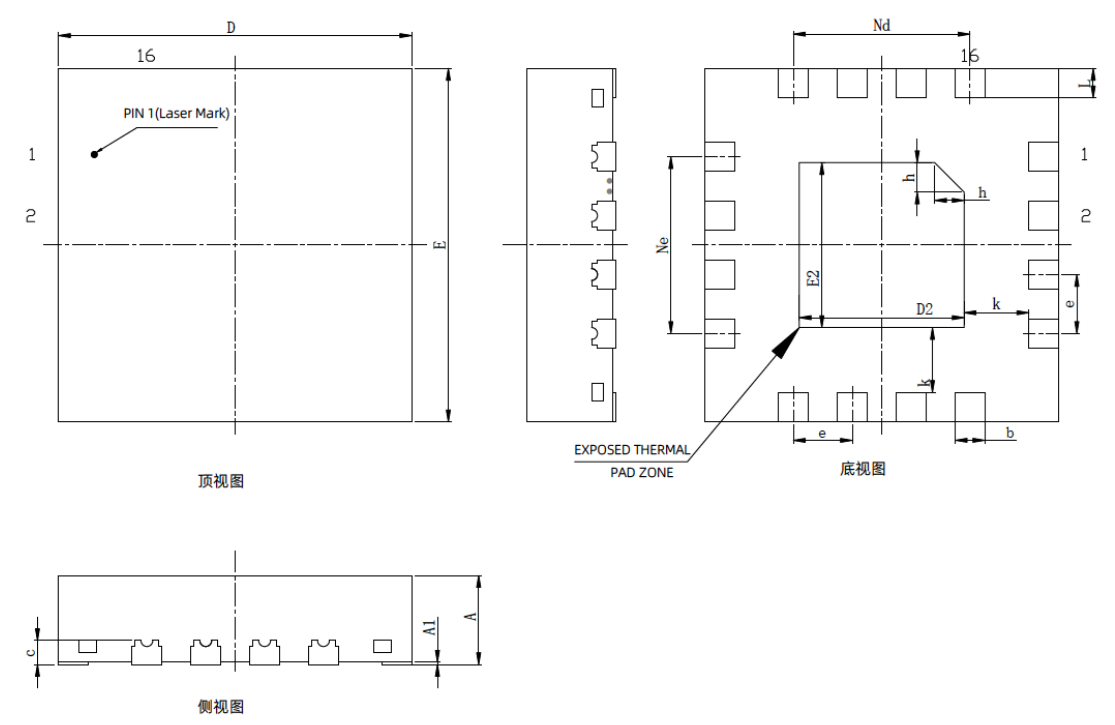

| Знак | Димензије (мм) | |||||||||||||||||||||||
| Минус | Тип | Макс | ||||||||||||||||||||||
| А | 0.70 | 0.75 | 0.80 | |||||||||||||||||||||
| А1 | 0 | 0.02 | 0.05 | |||||||||||||||||||||
| б | 0.20 | 0.25 | 0.30 | |||||||||||||||||||||
| ц | 0,20 (РЕФ) | |||||||||||||||||||||||
| Д | 2.90 | 3.00 | 3.10 | |||||||||||||||||||||
| D2 | 1.30 | 1.40 | 1.50 | |||||||||||||||||||||
| е | 0,50 (БСЦ) | |||||||||||||||||||||||
| Е | 2.90 | 3.00 | 3.10 | |||||||||||||||||||||
| Е2 | 1.30 | 1.40 | 1.50 | |||||||||||||||||||||
| Нд | 1,50 (БСЦ) | |||||||||||||||||||||||
| Ne | 1,50 (БСЦ) | |||||||||||||||||||||||
| Л | 0.20 | 0.25 | 0.30 | |||||||||||||||||||||
| х | 0.20 | 0.25 | 0.30 | |||||||||||||||||||||
| k | 0,55 (РЕФ) | |||||||||||||||||||||||
Izgled Struktura
Случај примене:Меркање квалитета енергије помоћу CM2273
Циљ:
Коришћење ЦМ2273 АДЦ-а за мониторинг квалитета енергије мерењем параметара као што су напон, струја и фреквенција. АДЦ ће помоћи у претварању аналогних сигнала од сензора енергетског система у дигиталне податке за анализу и праћење.
1. у вези са Компоненте система:

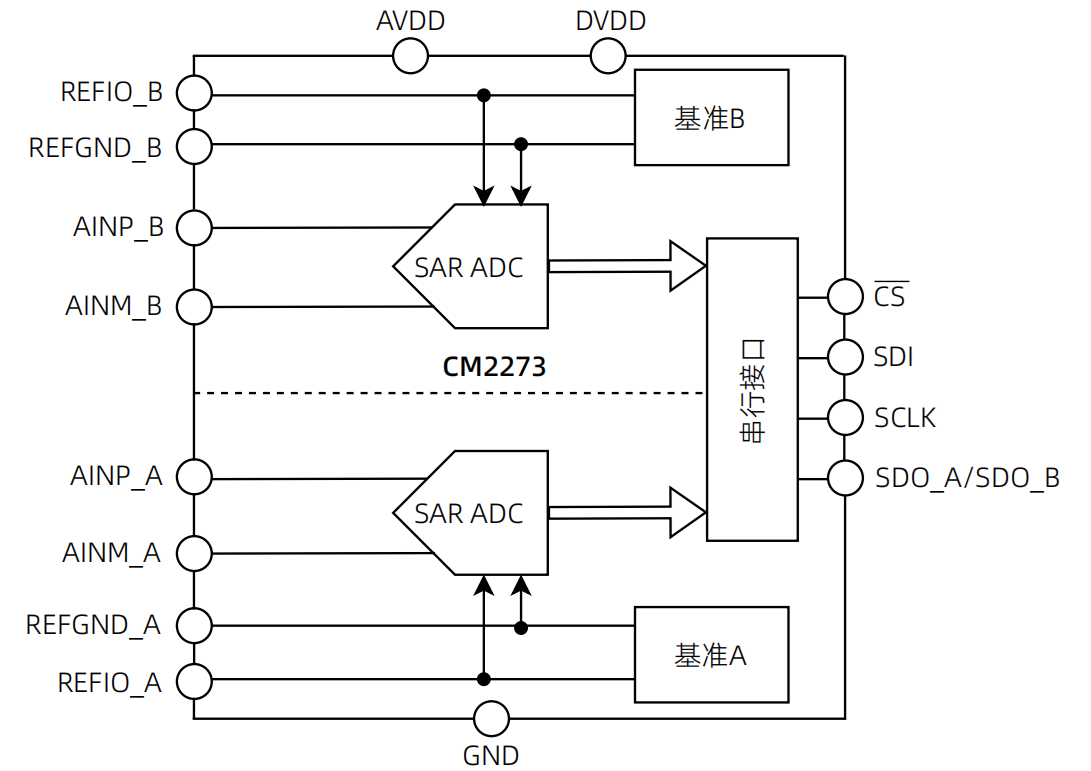

CM2273: 16-битни SAR ADC са способностма за брзо узорковање, који се користи за дигитализацију аналогних сигнала од сензора квалитета енергије.
Стензор напона: Мери таласни облик напона енергетског система (нпр. из електричне мреже).
Сензор струје: Мери струјни таласни облик који пролази кроз систем енергије.
Анализатор/контролер снаге: микроконтролер или дигитални процесор сигнала (DSP) који прикупља податке из CM2273, обрађује мерења и израчунава кључне параметре квалитета снаге (нпр. напон, струја, фактор снаге).
Софтвер: Софтвер за праћење квалитета енергије који обрађује прикупљене податке, врши анализу у реалном времену и пружа извештаје о квалитету енергије.
2. Уколико је потребно. Параметри квалитета енергије који треба мерети:
Напетост: мерење напона РМС како би се осигурало да остане у потребном опсегу.
Ток: мерење струје РМС за процену оптерећења и одређивање било каквих дисбаланса.
Фреквенција: Мерење фреквенције напајања да би се осигурало да остане на номиналним нивоима (50 Hz или 60 Hz).
Хармоника: мерење хармоничког искривљења таласа напона и струје како би се проценило нелинеарно понашање у енергетском систему.
Фактор снаге: израчунавање односа стварне снаге према очигледној моћи за процену ефикасности система.
3. Уколико је потребно. Конфигурација система и поставка мерења:
3.1 Мерење напона:
Уколико је потребно, може се користити и за решење проблема са електричним напоном.
Сигнал напона ће бити уношен у диференцијалне улазне канале CM2273.
CM2273 ће узети узорке таласног облика напона, претварајући га у дигитални сигнал за даљу анализу.
3.2 Мерање струје:
Употреба сензора струје (на пример, сензора струје са Холловим ефектом или трансформатора струје) за мерење струје која тече кроз систем.
Слично мерењу напона, струјни сигнал се улаже у ЦМ2273 који ће бити дигитализован.
3.3 Мерење фреквенције:
Фреквенција се може измерити анализирајући временски интервал између нулте-прелаза или користећи бројилац фреквенције.
Алтернативно, ЦМ2273 може да узме образу таласа напона, а контролер може да анализира фреквенцију детекцијом врхова у сигналу.
4. Уколико је потребно. Прикупљање података и обрада сигнала:
CM2273 континуирано узму узорке таласа и струје на унапред дефинисаној брзини узорка (обично 10 кСПС или више, у зависности од апликација ).
CM2273 изводи дигиталне податке микроконтролеру, који затим обрађује сигнале за израчунавање кључних параметара као што су:
РМС напон: квадратни корен просека квадратних вредности напона.
РМС струја: квадратни корен просека квадратних струјских вредности.
Фактор снаге: Користећи разлику фазе између таласних облика напона и струје.
Хармонична деформација: Извршава се Фуријеова трансформација за анализу хармоничног садржаја у таласним облицима напона и струје.
Фреквенција: Одређивање фреквенције анализом циклуса таласног облика.
5. Постављање Анализа квалитета енергије:
Микроконтролер или ДСП ће анализирати добијене податке и упоредити их са стандардима квалитета енергије (нпр., ИЕЕЕ 519 за хармоничку деформацију, ИЕЦ 61000 за електромагнетну компатибилност).
Системи могу да изазову аларме или обавештења ако параметри квалитета енергије не буду у прихватљивим границама.
6. Уколико је потребно. Оптимизација перформанси:
Пробивање: Уверите се да је пробивање CM2273 довољно високо да прецизно ухвати таласне облике напона и струје, посебно када се мере високофреквентне хармонике.
Филтер: Уведите дигиталне филтере (ниско пролазни, пролазни опсег) у софтвер да бисте уклонили буку или нежељене компоненте високе фреквенције из сигнала.
Калибрација**: Редовно калибрацију сензора и CM2273 да се током времена одржи тачност мерења.
7. Пример пројектовања кола:
Сензори напона и струје на ЦМ2273: Повезивање излаза сензора напона и струје на диференцијалне улазне канале ЦМ2273.
CM2273 до контролера**: Користите SPI или I2C интерфејс за слање дигиталних података са CM2273 микроконтролеру или ДСП-у за обраду.
Микроконтролер на софтвер за квалитет енергије: Обрађени подаци се шаљу на софтвер за праћење квалитета енергије који се покреће на рачунару или уграђену
