CM2431 SAR ADC, 20 bit

CM2431 yüksək dəqiqliyə, yüksək sürətə və aşağı enerji sərfinə malik, daxili ilkin yükləmə giriş sürücüsü olan, tək qida mənbəyində işləyən 20-bitli ardıcıl yaxınlaşma registrli (SAR) analoq-rəqəm çeviricisidir (ADC). Xarici mənbədən verilən referans gərginliyindən (VREF) istifadə edir və bu gərginlik qida gərginliyindən asılı olmayaraq tənzimlənə bilər.

CM2431-in gücü nümunə götürmə sürəti ilə xətti şəkildə dəyişir.

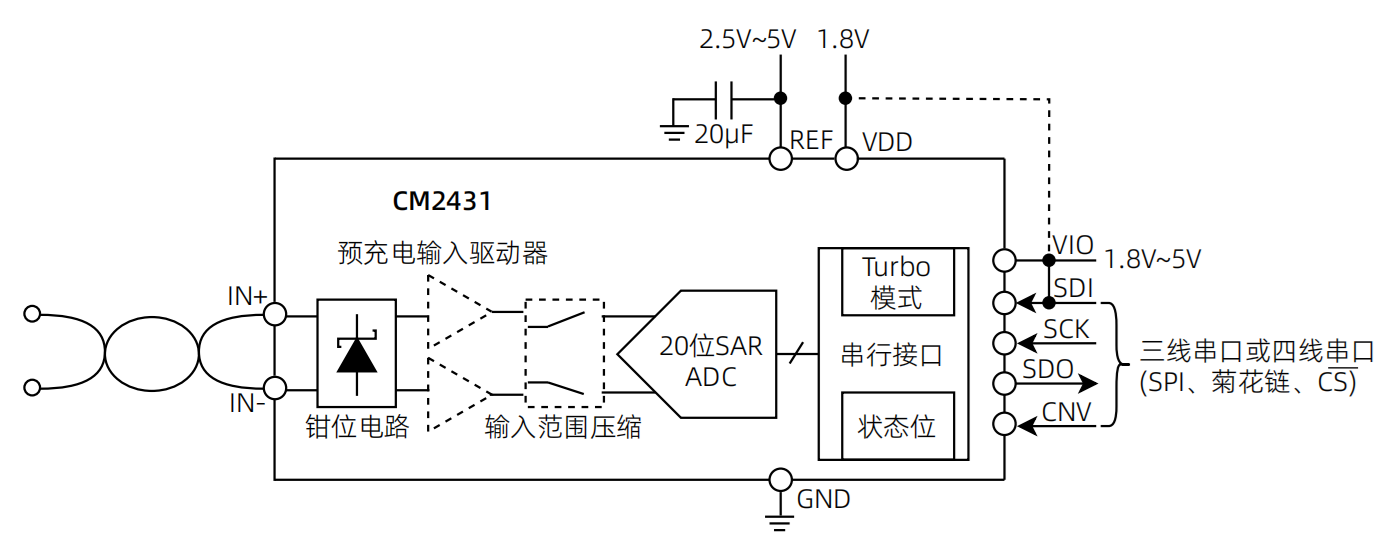

İlkin yükləmə giriş sürücüsü siqnal zəncirinin mürəkkəbliyini və güc istehlakını azaldır və yüksək kanal sıxlığını dəstəkləyir. İlkin yükləmə sürücüsü aktiv olduqda, aşağı giriş cərəyanı geniş nümunə götürmə pəncərəsi ilə birləşir və bu da xüsusi ADC sürücüsünün tələb olunmamasına səbəb olur və beləliklə, xarici dövrə dizaynını sadələşdirir.

CM2431-in giriş diapazonunun sıxılması rejimi sürücü gücləndiricisi üçün mənfi qida tələb etmədən tam ADC kod diapazonunu əhatə etməyə imkan verir. Girişin artıq gərginlik klamp sxemi ADC girişlərini artıq gərginlik hadisələrindən qoruyur, istinad girişinə təsiri minimuma endirir və xarici qoruma diaodlarının tələb olunmamasını təmin edir.

1,8 MSPS-ə qədər nümunə götürmə tezliyi ilə CM2431 yüksək tezlikli siqnalların dəqiq şəkildə tutulmasını təmin edir və nümunələrin artırılmasını dəstəkləyir. ADC-nin əla xəttiyyəti artırılmış nümunələrdə yüksək dinamik performansı təmin edir. Müstəqil məntiqi enerji təchizatı (VIO) 1,8 V, 2,5 V, 3 V və 5 V məntiq interfeysləri ilə uyğunluğu təmin edir.

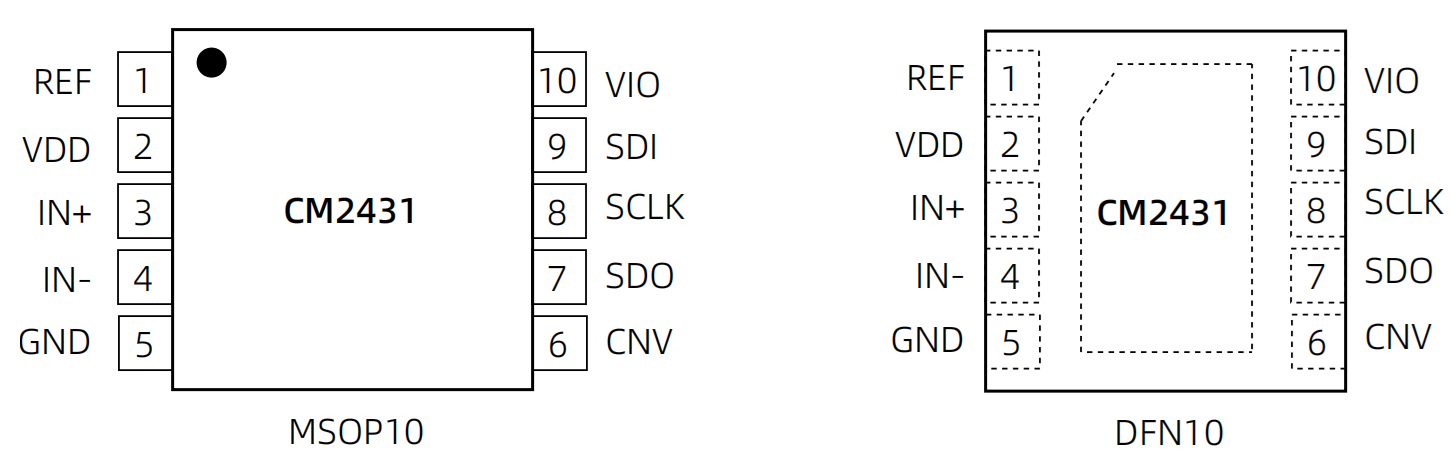

CM2431 MSOP-10 və DFN-10 bəndlərində mövcuddur və –40°C-dən +125°C-ə qədər temperatur aralığında işləməsi üçün nəzərdə tutulmuşdur.

Xüsusiyyətlər

• Tək enerji təchizatı gərginliyi: 1,8 V
• Məntiq interfeysi gərginliyi: 1,71 V-dən 5,5 V-ə qədər
• Differensial analoq giriş diapazonu: ±VREF (VREF diapazonu: 2,4 V-dən 5,1 V-ə qədər)
• 20 bitlik dəqiqlik, itkin kod yoxdur
• Nümunə götürmə tezliyi: 1,8 MSPS
• Performans

1. INL: maksimum ±4,5 ppm
2. Dinamik diapazon: 105 dB (OSR = 2), 131 dB (OSR = 1024)
3. SNR: 100,5 dB (fIN = 1 kHz, VREF = 5 V)
4. SNDR: 100 dB (fIN = 1 kHz)
5. THD: –120 dB (fIN = 1 kHz)

• İnteqrasiya edilmiş ön yükləmə giriş sürücüsü
• Əhəmiyyətli dərəcədə azaldılmış geri çarpması, giriş cərəyanı 0,5 μA/MSPS qədər aşağı ola bilər
• Geniş nümunəvi pəncərə: hər bir çevirmə dövrünün təxminən 50%-i nümunələməyə ayrılmışdır
• Boruya gecikmə olmadan ilk çevirmədən etibarən etibarlı məlumat
• Giriş diapazonunu sıxma rejimi (tək qida təchizatı üçün uyğundur)
• 50 mA-ə qədər cərəyanı udma qabiliyyətinə malik giriş zədələnməsindən qorumalı klamp
• SPI / QSPI / MICROWIRE-ə uyğun ardıcıl interfeys
• Aşağı enerji istehlakı:

1. 80 μVt (10 kSPS, ümumi güc)
2. 13 mW (1,8 MSPS, ümumi güc)

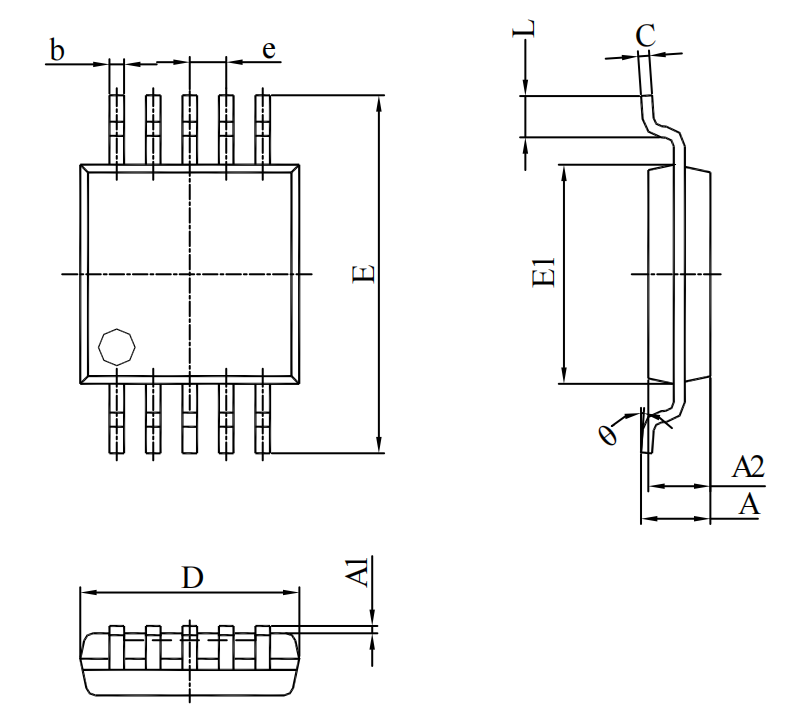

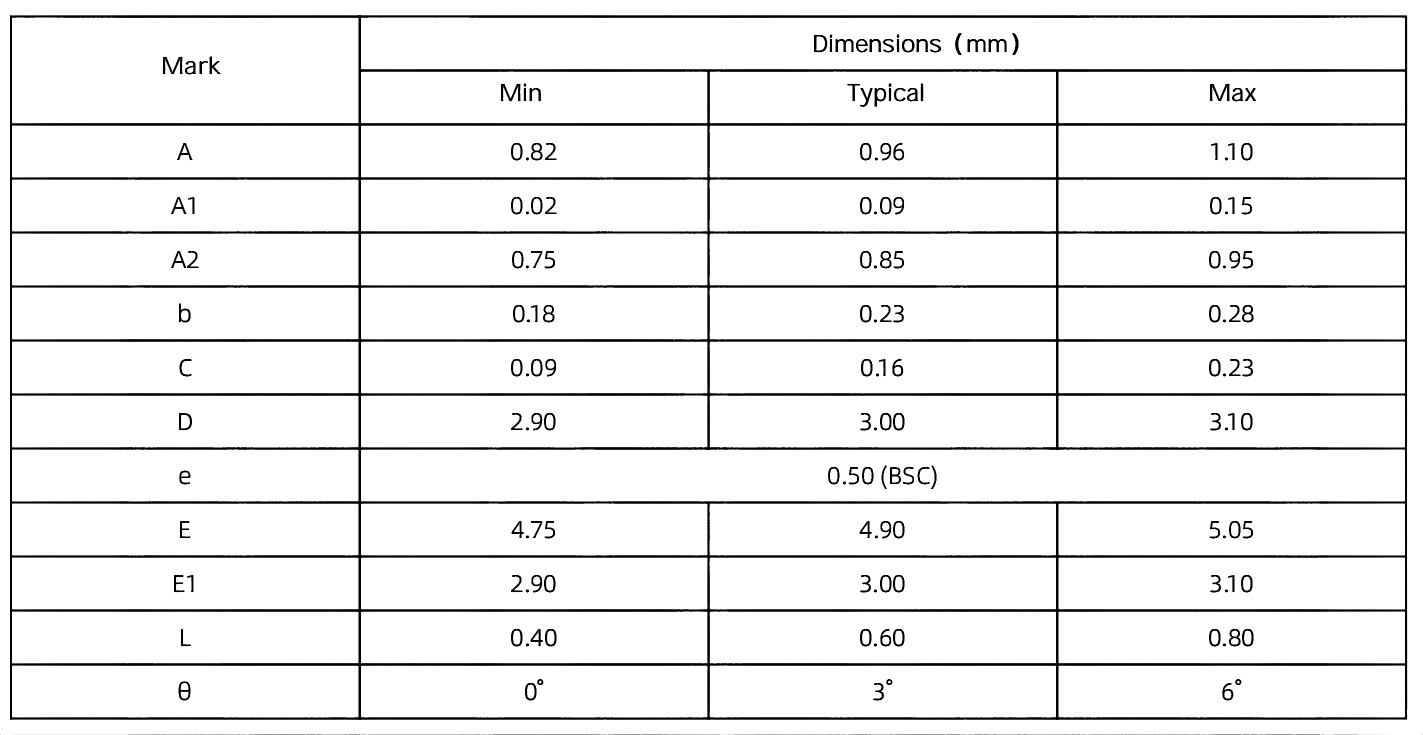

• Paket variantları: MSOP-10 (3 mm × 3 mm) və DFN-10 (3 mm × 3 mm)

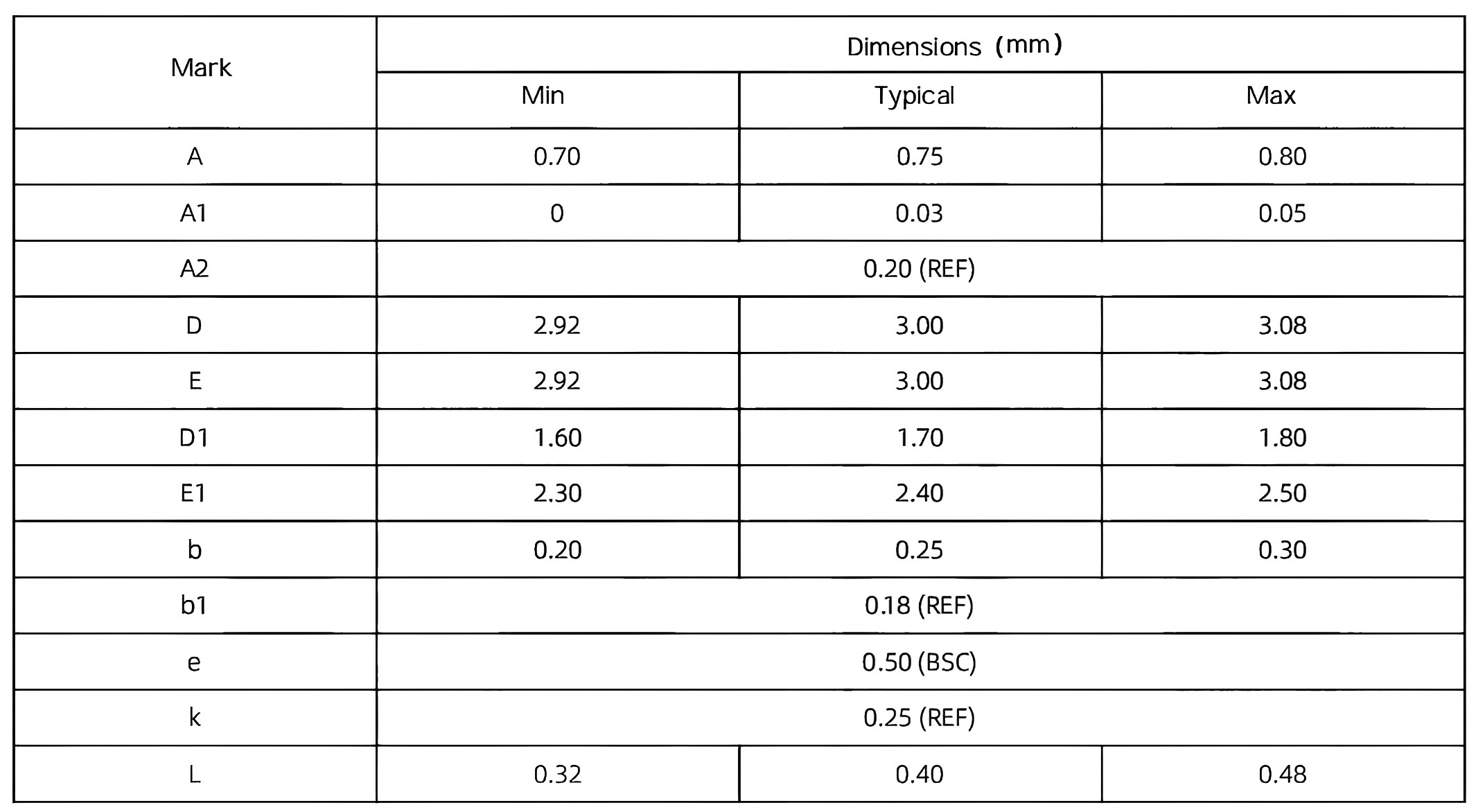

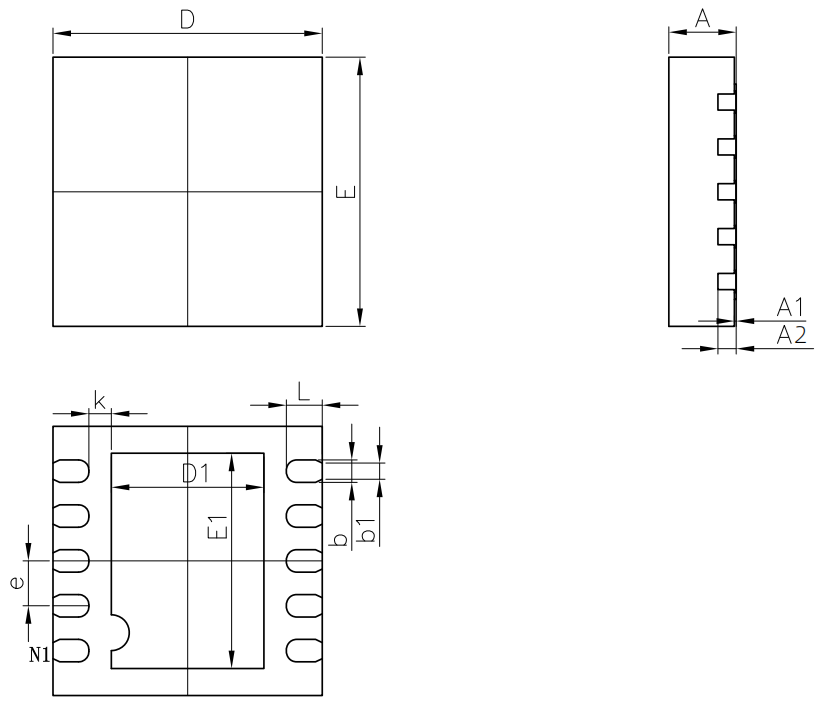

DFN10
